#概述

小鸿 AI 基于海思 WS63 芯片，采用 RISC-V 架构，搭载开源鸿蒙(0penHarmony)操作系统，以“开源鸿蒙+ RISC-V“双开源为核心，集成星闪(NearLink)无线技术，打造出兼具 AI 在线陪伴与星闪智能家居控制功能的 AI 对话助手，满足家庭用户的双重核心需求，实现“一声唤醒，万物响应“的智能生活体验。

#参数规格

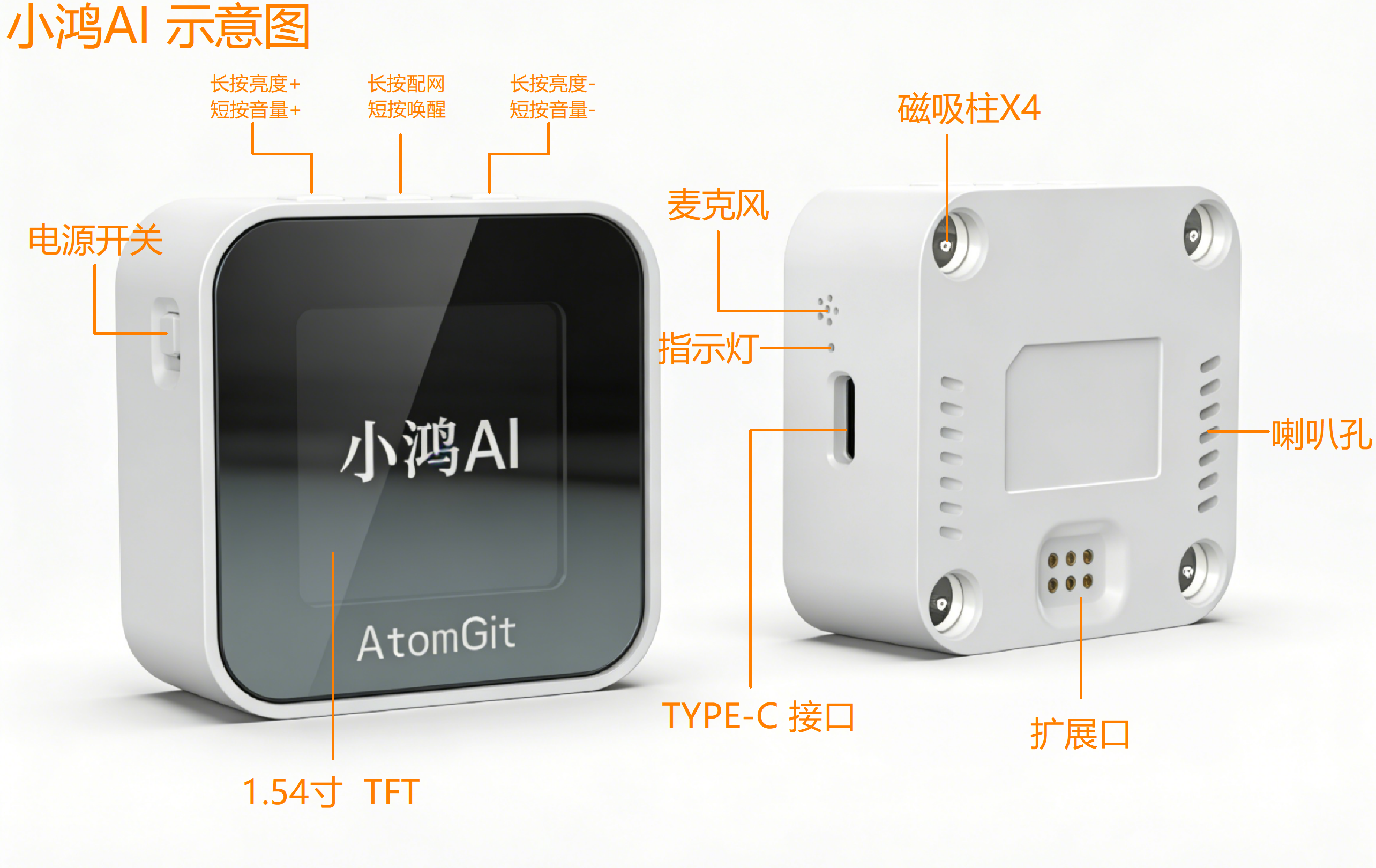

#产品示意图

#搭建Ubuntu环境

#系统要求

• Ubuntu系统要求：Ubuntu18.04~22.04版本。推荐使用22.04版本，内存16GB及以上，硬盘200GB及以上。
• Ubuntu系统的用户名不能包含中文字符。

#操作步骤

1. 将Ubuntu Shell环境修改为bash。

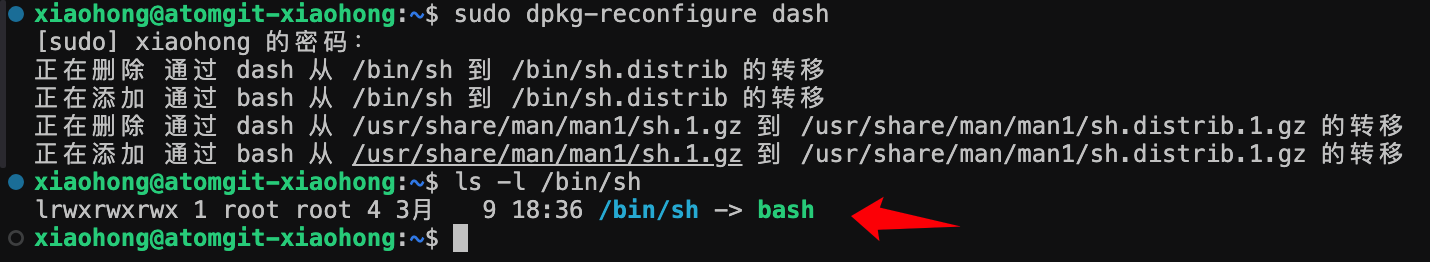

步骤一：执行ls -l /bin/sh命令，确认输出结果为bash。如果输出结果不是bash，根据步骤二，将Ubuntu shell修改为bash。

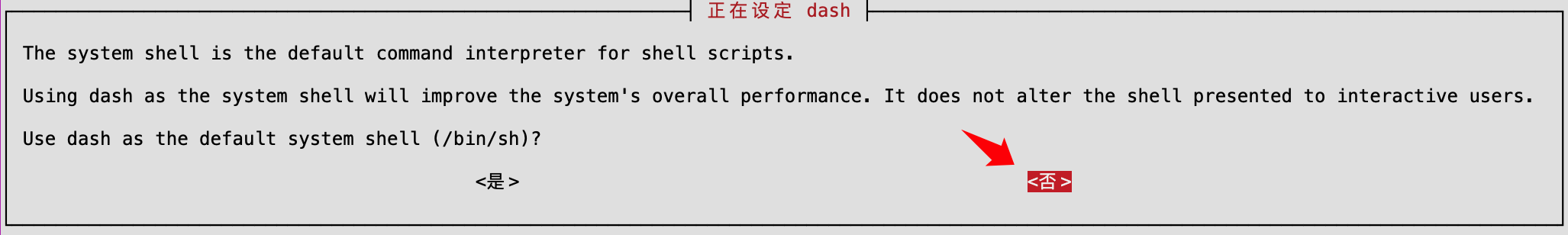

步骤二：在终端执行sudo dpkg-reconfigure dash命令，输入密码，然后选择No，将Ubuntu shell由dash修改为bash。

#搭建Windows环境

#系统要求

• Windows 10 64位系统，推荐内存8GB及以上，硬盘100GB及以上。
• 下载安装VSCode。

#配置远程访问环境

在搭建了Windows和Ubuntu开发环境后，需要通过下述设置，使得Windows可以远程访问Ubuntu，为后续烧录文件的传输做好准备。

Ubuntu侧—安装SSH服务并获取远程访问的IP地址

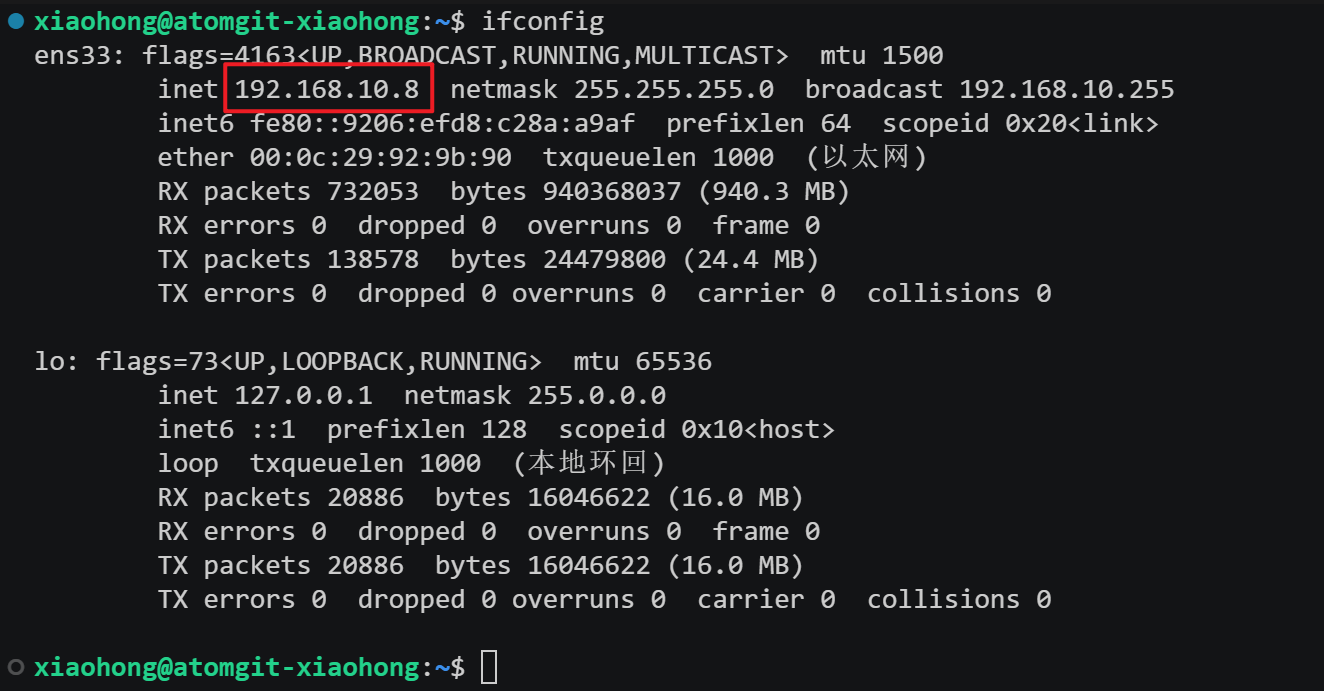

在Ubuntu系统中，打开终端工具，执行sudo apt-get install openssh-server命令安装SSH服务。执行sudo systemctl start ssh命令，启动SSH服务。执行sudo apt-get install net-tools安装net-tools包来获取ifconfig命令，获取当前用户的IP地址，用于Windows系统远程访问Ubuntu环境。

Windows侧—安装Remote SSH

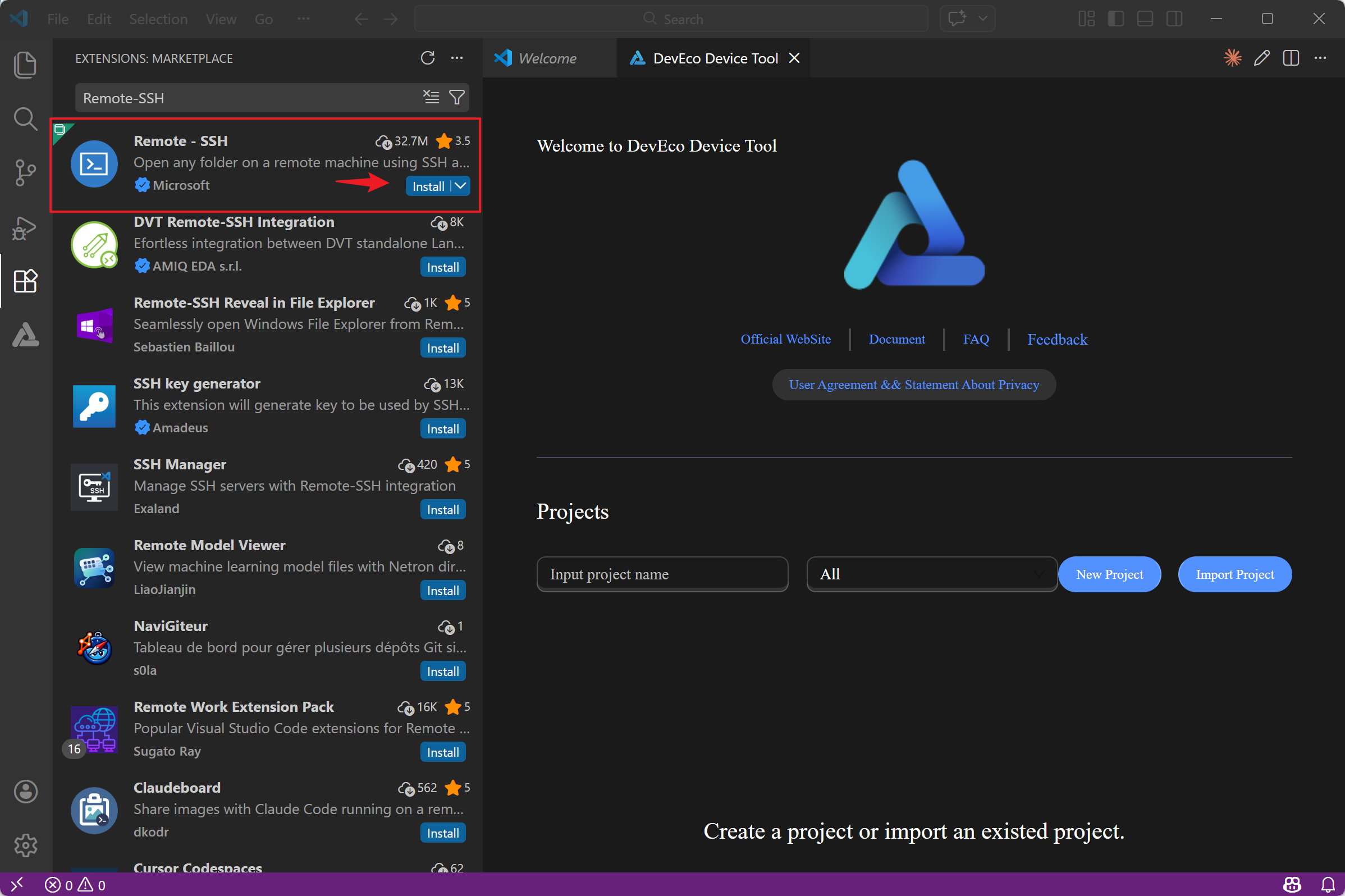

1. 打开Windows系统下的Visual Studio Code，点击，在插件市场的搜索输入框中输入“remote-ssh”。点击Remote-SSH的Install，安装Remote-SSH。安装成功后，会在Visual Studio Code工作左侧显示Remote-SSH图标。

#使用VSCode远程连接Ubuntu环境

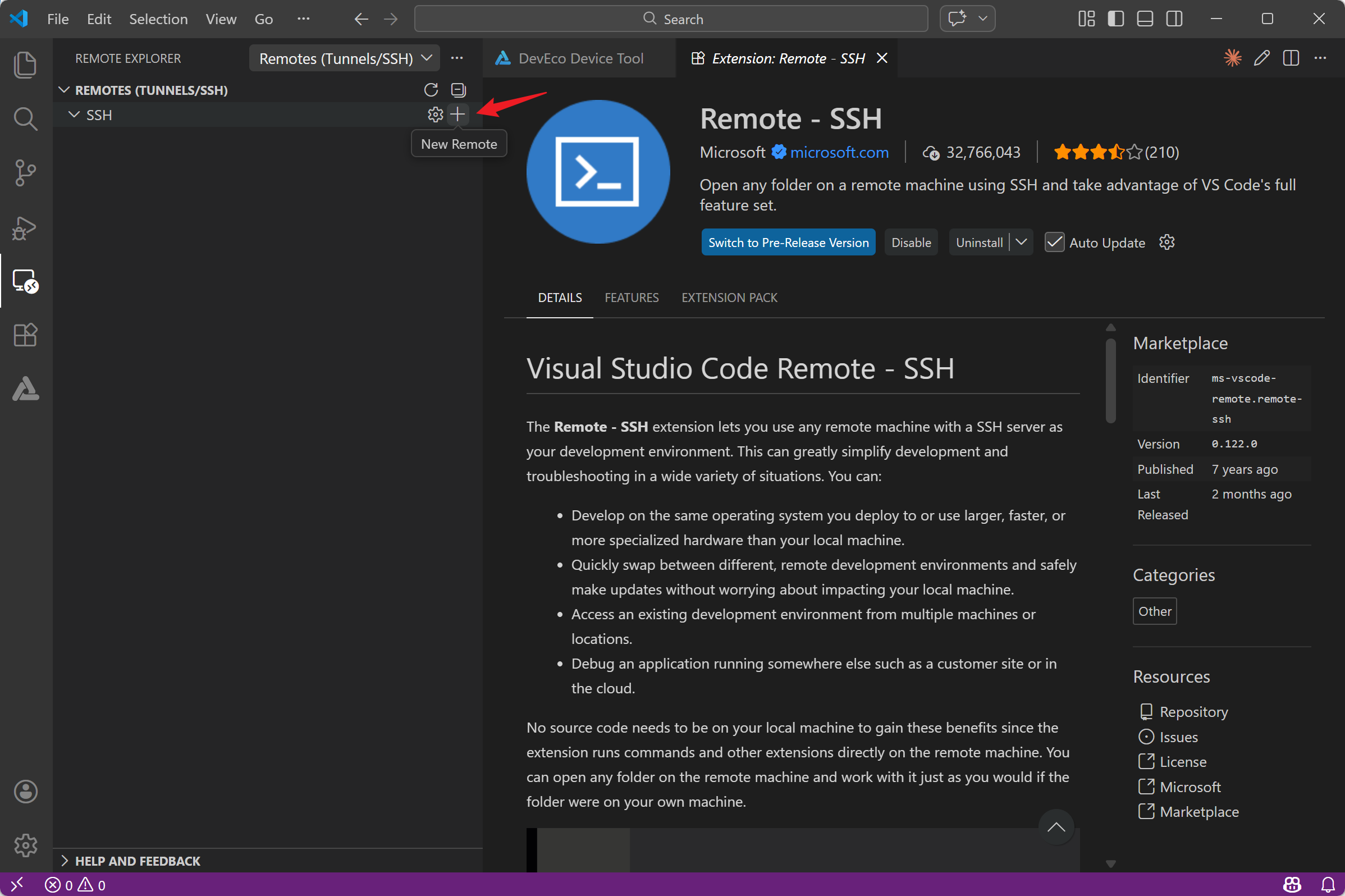

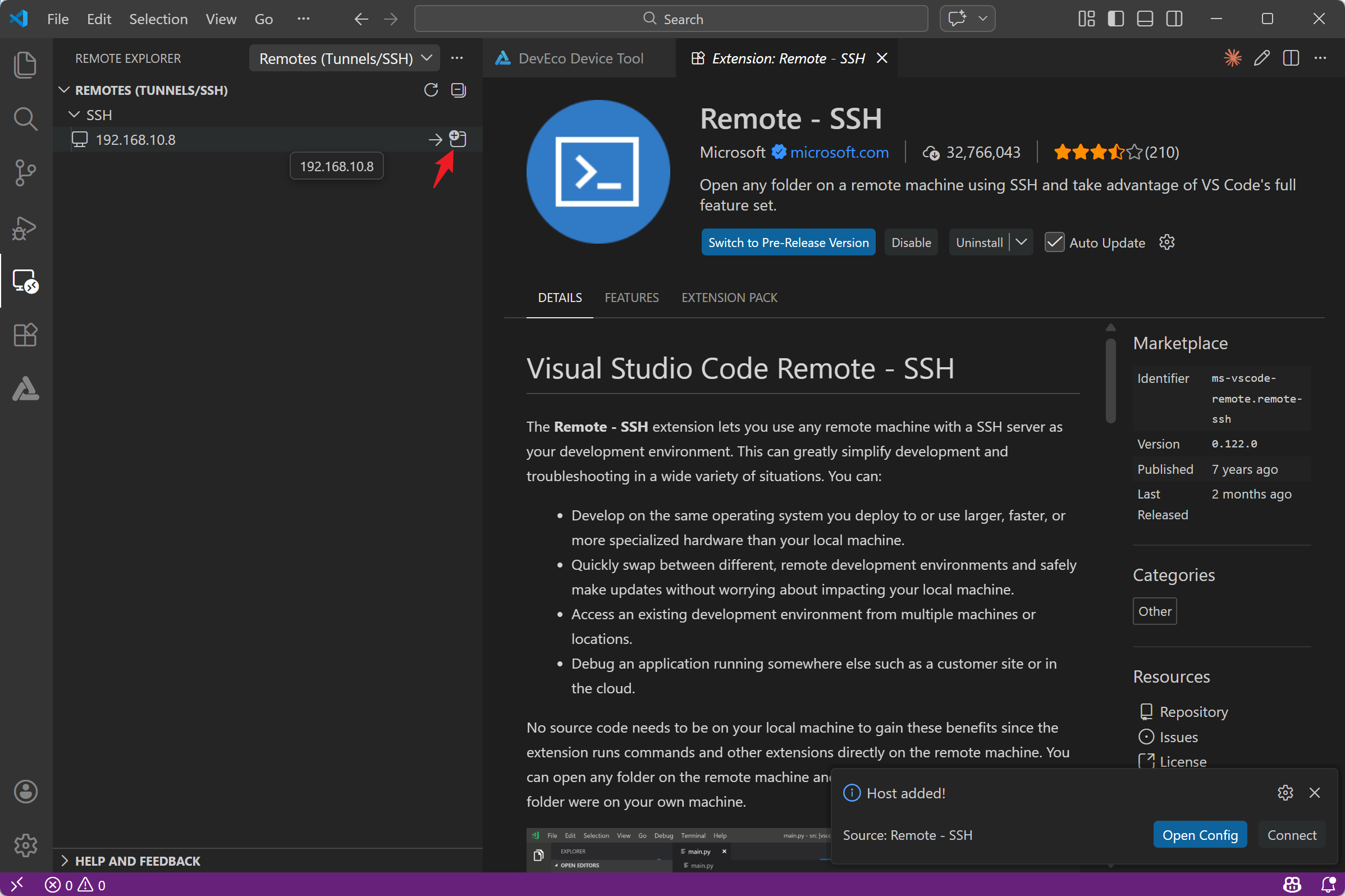

1. 打开Windows系统的Visual Studio Code，点击，在SSH TARGETS下，单击+。

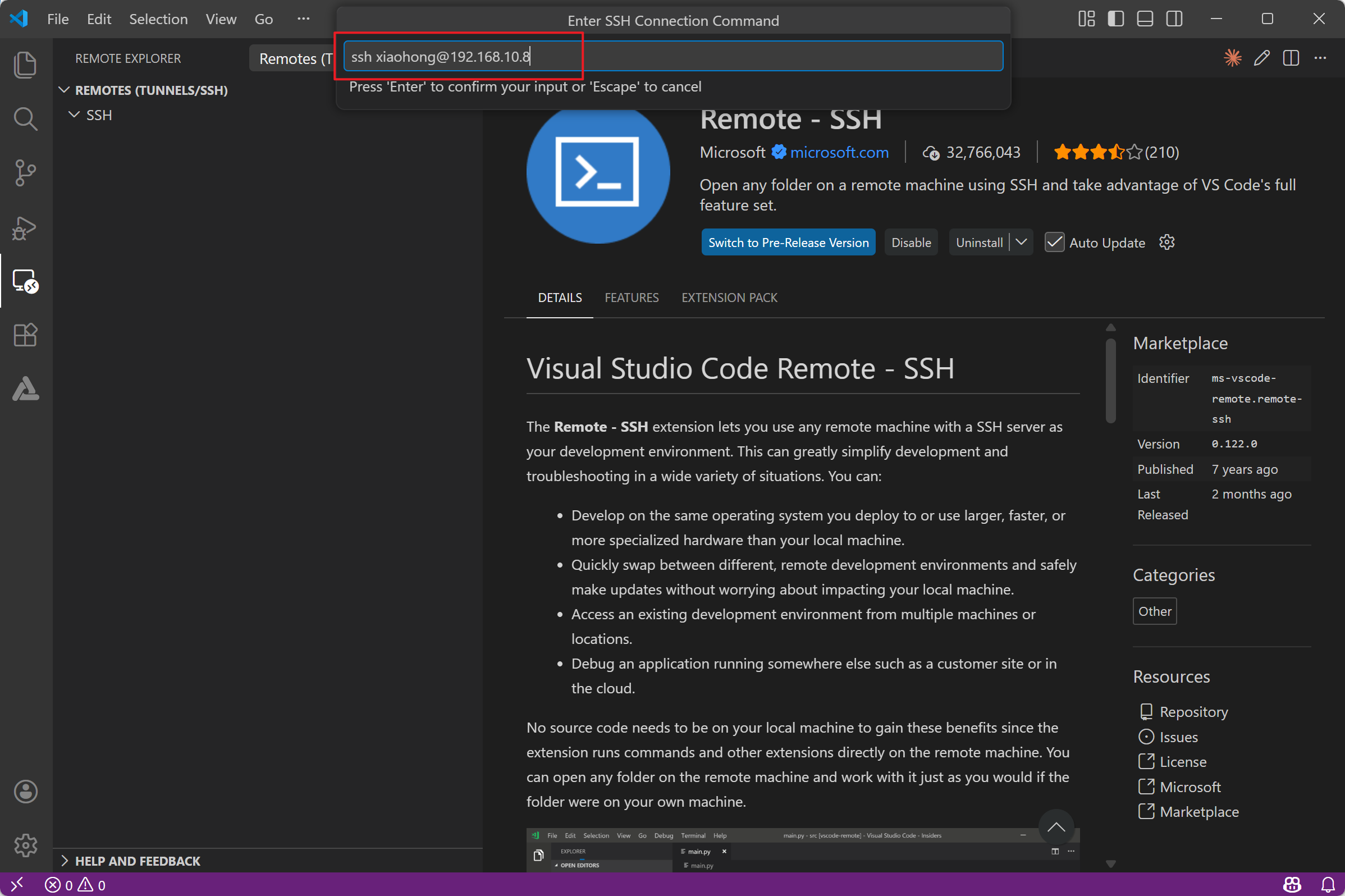

2. 在弹出的SSH连接命令输入框中输入“ssh username@ip_address”，其中ip_address为要连接的远程计算机的IP地址，username为登录远程计算机的帐号。

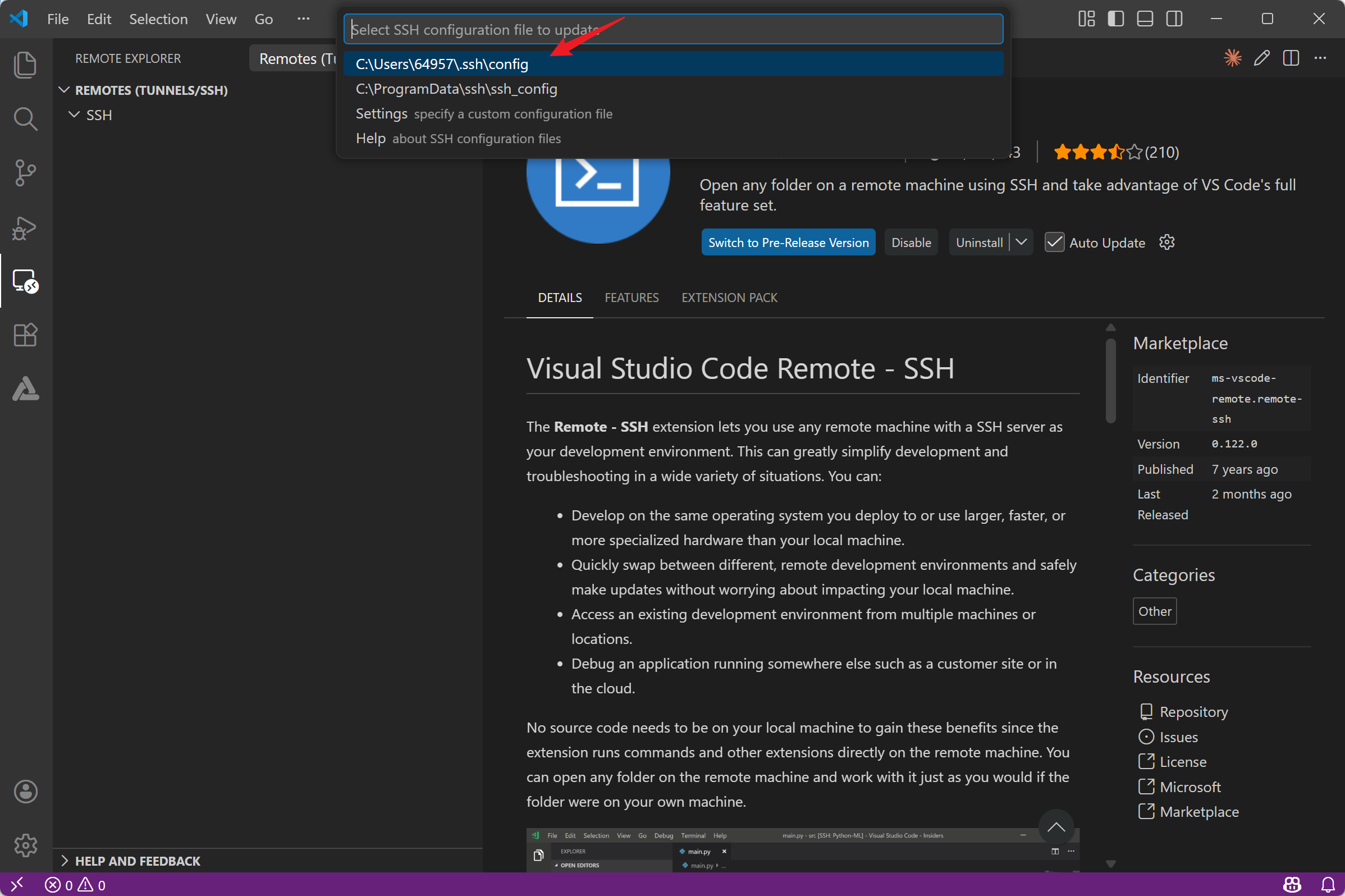

3. 在弹出的输入框中，选择SSH configuration文件，选择默认的第一选项即可。

4. 在SSH TARGETS中，找到远程计算机，点击，打开远程计算机。

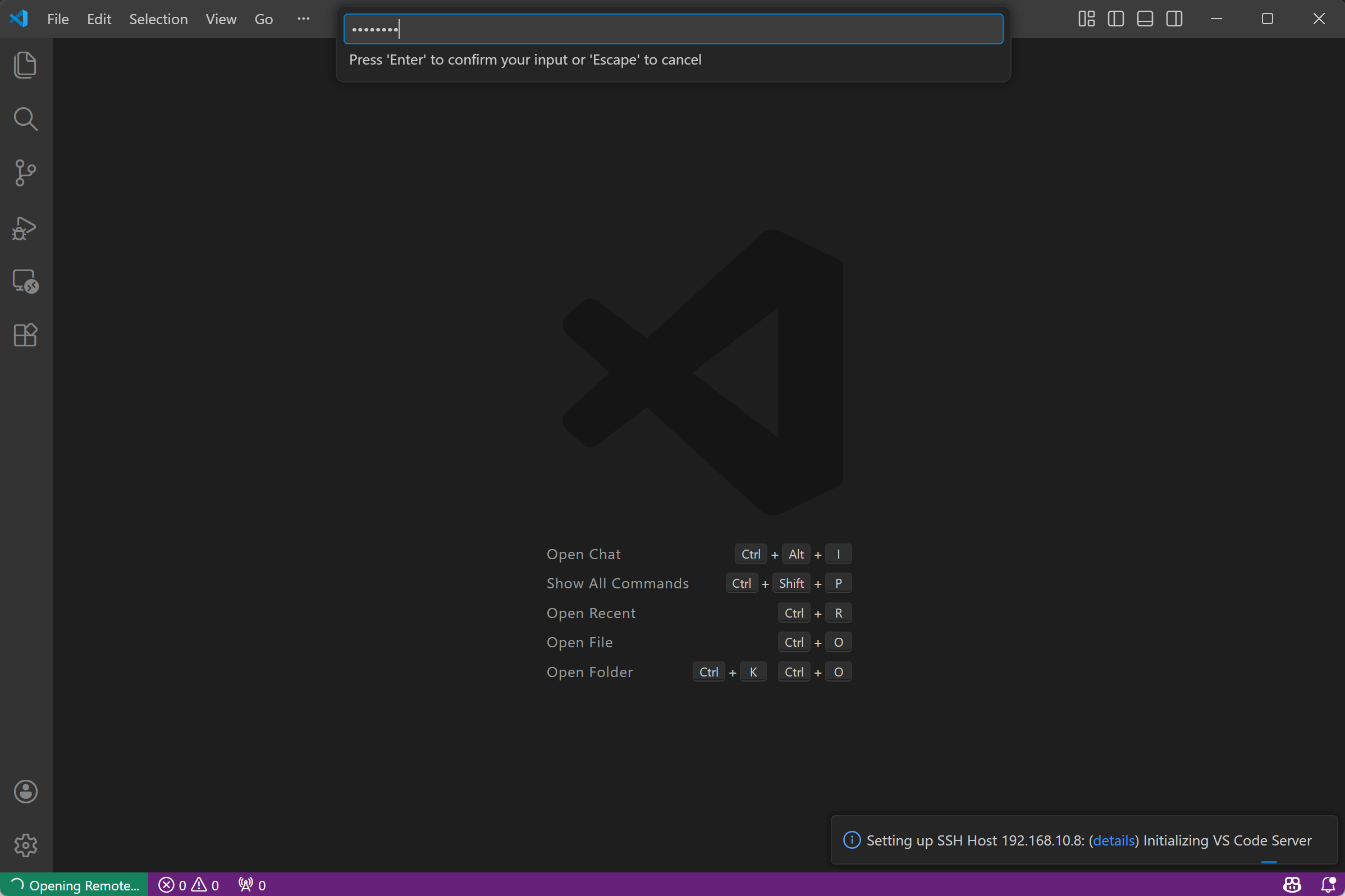

5. 在弹出的输入框中，选择Linux，然后在选择Continue，然后输入登录远程计算机的密码，连接远程计算机。

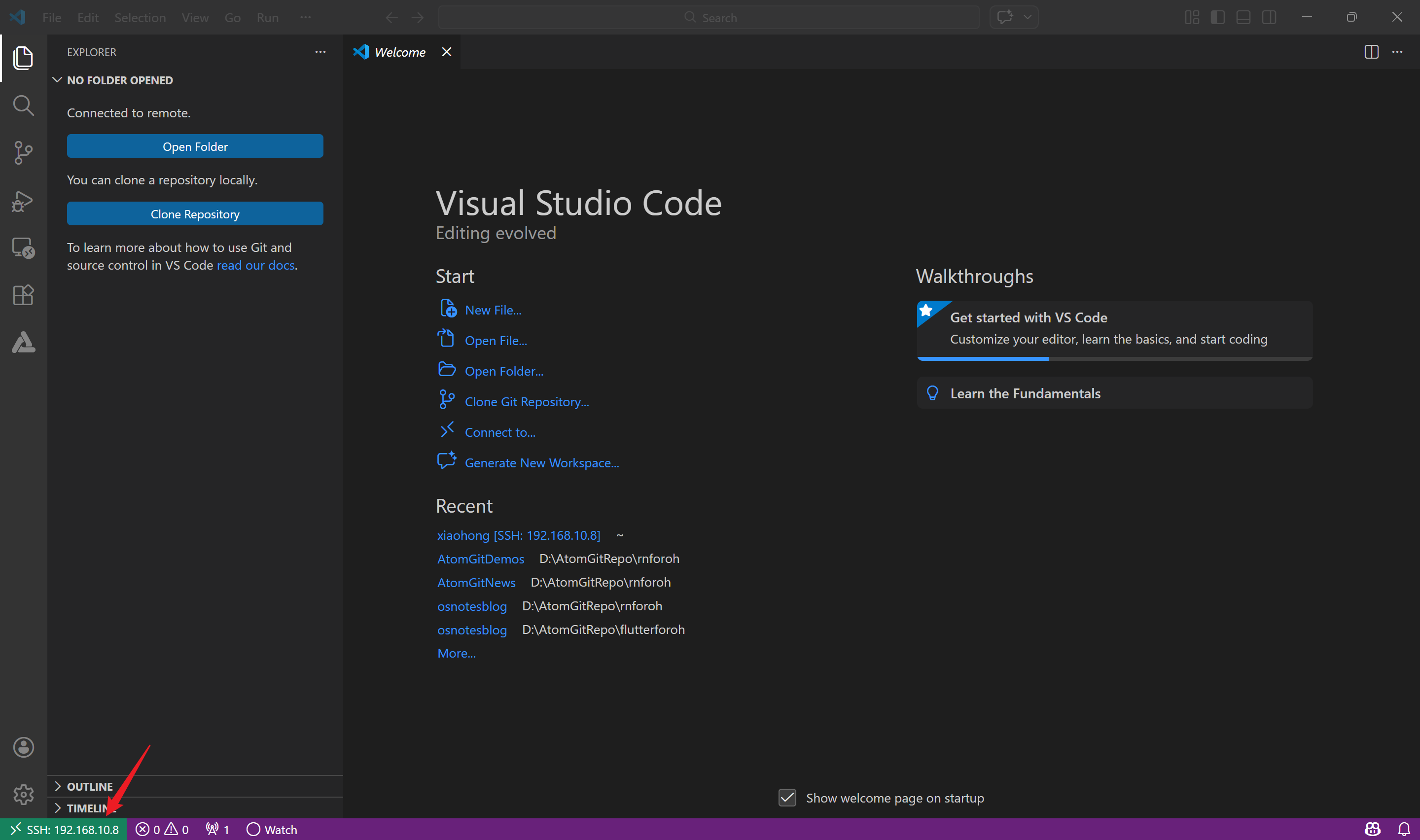

连接成功后，等待在远程计算机用户目录下的.vscode-server文件夹下自动安装插件。至此，Windows环境搭建完成，如下图所示，左下角显示远程连接计算机的IP地址。

#远程访问准备

当在Windows下进行烧录时，开发者需要访问Ubuntu环境下的源码和镜像文件，当前通过Samba服务器进行连接的操作方法。

#配置Samba服务器

1. 在Ubuntu执行sudo apt-get install samba samba-common命令安装Samba软件包。
2. 执行sudo gedit /etc/samba/smb.conf命令，打开Samba配置文件，在配置文件末尾添加以下配置信息（根据实际需要配置相关内容）：

[xiaohong] # 在Windows中映射的根文件夹名称（此处以“Share”为例）
   comment = Shared Folder  # 共享信息说明
   path = /home/xiaohong/xiaohong # 共享目录
   valid users = xiaohong # 可以访问该共享目录的用户（Ubuntu的用户名）
   directory mask = 0775 # 默认创建的目录权限
   create mask = 0775  # 默认创建的文件权限
   public = yes # 是否公开
   writable = yes # 是否可写
   available = yes # 是否可获取
   browseable = yes # 是否可浏览

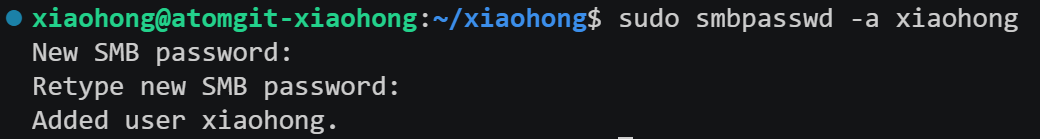

3. 执行sudo smbpasswd -a username命令，添加Samba服务器用户和访问密码。用户名为Ubuntu用户名。输入命令后，根据提示设置密码。

4. 执行sudo service smbd restart命令重启Samba服务。

#设置Windows映射

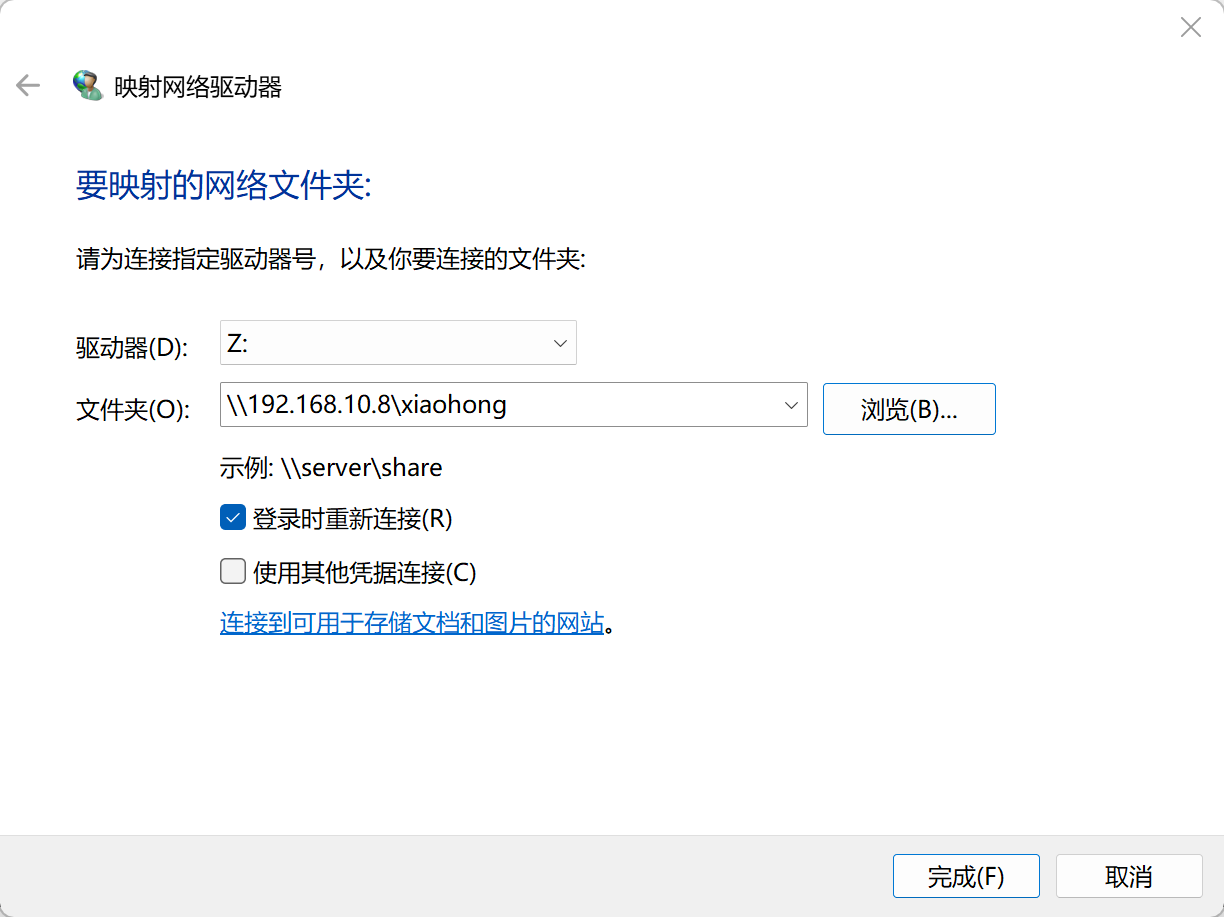

1. 右键“计算机/此电脑”选择映射网络驱动器，输入共享文件夹信息。在文件夹输入框填入Ubuntu设备的IP地址和Ubuntu共享文件夹的路径。

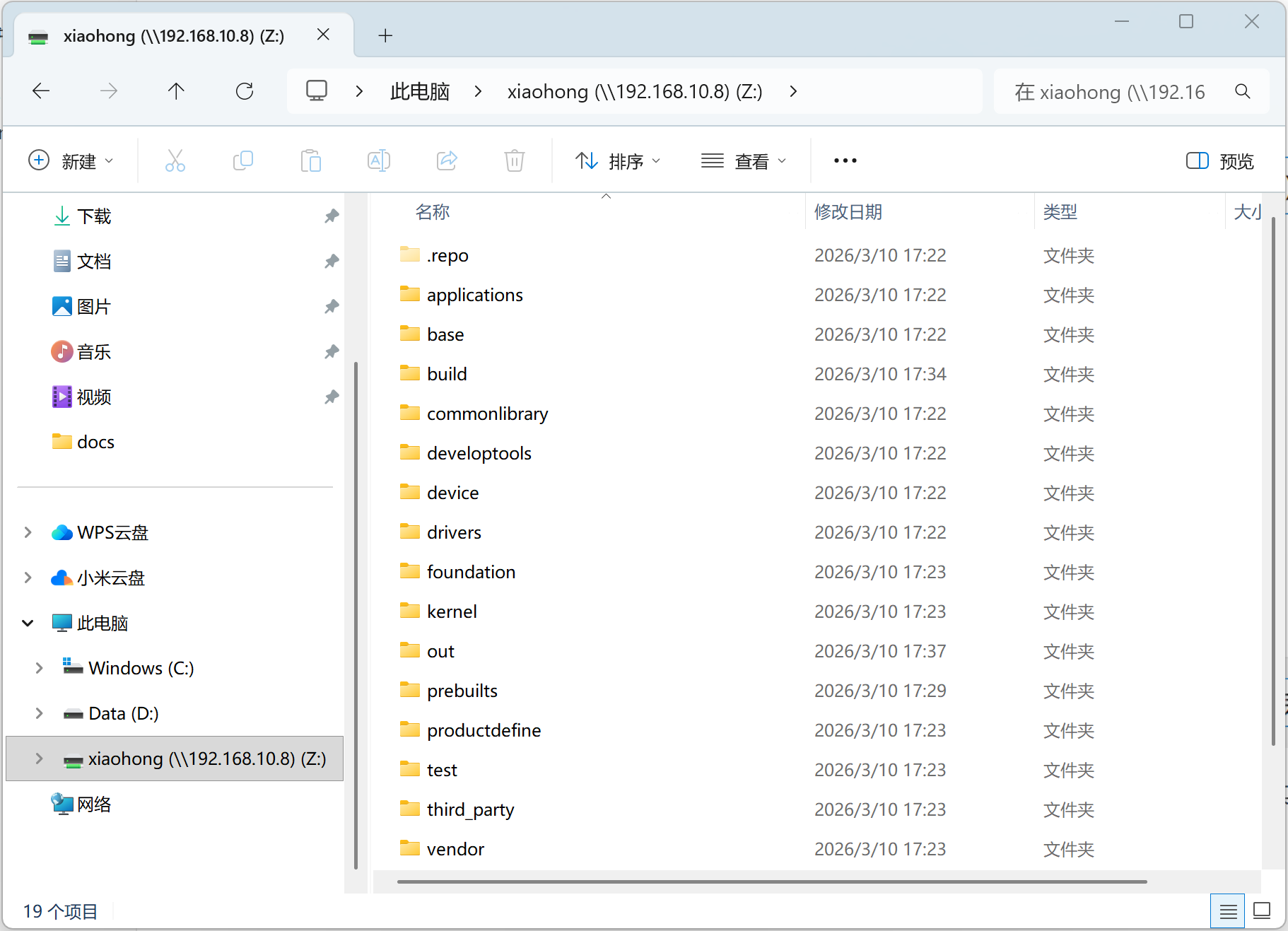

2. 输入Samba服务器的访问用户名和密码。完成后即可在Windows下看到Linux的共享目录，并可对其进行访问。

#获取小鸿源码

#前提条件

1. 需要AtomGit平台账号。
2. 使用apt-get命令安装后续操作需要的库和工具：

sudo apt-get update; sudo apt-get install binutils binutils-dev; sudo apt-get install git; sudo apt-get install git-lfs; sudo apt-get install gnupg; sudo apt-get install flex; sudo apt-get install bison; sudo apt-get install gperf; sudo apt-get install build-essential; sudo apt-get install zip; sudo apt-get install curl; sudo apt-get install zlib1g-dev; sudo apt-get install gcc-multilib; sudo apt-get install g++-multilib; sudo apt-get install gcc-arm-linux-gnueabi; sudo apt-get install libc6-dev-i386; sudo apt-get install libc6-dev-amd64; sudo apt-get install lib32ncurses5-dev; sudo apt-get install x11proto-core-dev; sudo apt-get install libx11-dev; sudo apt-get install lib32z1-dev; sudo apt-get install ccache; sudo apt-get install libgl1-mesa-dev; sudo apt-get install libxml2-utils; sudo apt-get install xsltproc; sudo apt-get install unzip; sudo apt-get install m4; sudo apt-get install bc; sudo apt-get install gnutls-bin; sudo apt-get install ruby; sudo apt-get install genext2fs; sudo apt-get install device-tree-compilersudo apt-get install make; sudo apt-get install libffi-dev; sudo apt-get install e2fsprogs; sudo apt-get install pkg-config; sudo apt-get install perl; sudo apt-get install openssl; sudo apt-get install libssl-dev; sudo apt-get install libelf-dev; sudo apt-get install libdwarf-dev; sudo apt-get install u-boot-tools; sudo apt-get install mtd-utils; sudo apt-get install cpio; sudo apt-get install doxygen; sudo apt-get install liblz4-tool; sudo apt-get install openjdk-8-jre; sudo apt-get install gcc; sudo apt-get install g++; sudo apt-get install texinfo; sudo apt-get install dosfstools; sudo apt-get install mtools; sudo apt-get install default-jre; sudo apt-get install default-jdk; sudo apt-get install libncurses5; sudo apt-get install apt-utils; sudo apt-get install wget; sudo apt-get install scons; sudo apt-get install python3.9-distutils; sudo apt-get install tar; sudo apt-get install rsync; sudo apt-get install git-core; sudo apt-get install libxml2-dev; sudo apt-get install lib32z-dev; sudo apt-get install grsync; sudo apt-get install xxd; sudo apt-get install libglib2.0-dev; sudo apt-get install libpixman-1-dev; sudo apt-get install kmod; sudo apt-get install jfsutils; sudo apt-get install reiserfsprogs; sudo apt-get install xfsprogs; sudo apt-get install squashfs-tools; sudo apt-get install pcmciautils; sudo apt-get install quota; sudo apt-get install ppp; sudo apt-get install libtinfo-dev; sudo apt-get install libtinfo5; sudo apt-get install libncurses5-dev; sudo apt-get install libncursesw5; sudo apt-get install libstdc++6; sudo apt-get install gcc-arm-none-eabi; sudo apt-get install vim; sudo apt-get install ssh; sudo apt-get install locales; sudo apt-get install libxinerama-dev; sudo apt-get install libxcursor-dev; sudo apt-get install libxrandr-dev; sudo apt-get install libxi-dev; sudo apt-get install cmake

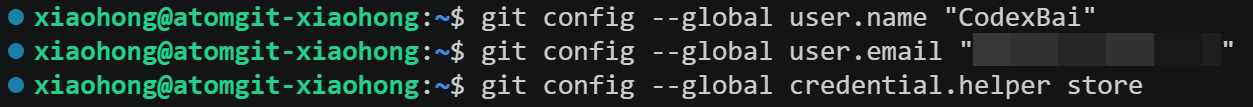

2. 执行命令sudo apt-get install git git-lfs安装git客户端和git-lfs并配置用户信息。

git config --global user.name "yourname"
git config --global user.email "your-email-address"
git config --global credential.helper store

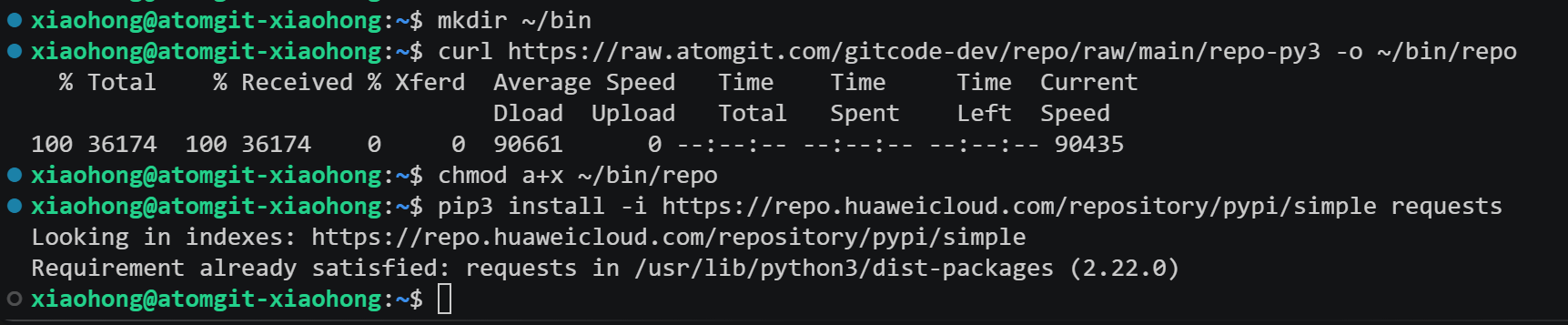

3. 执行如下命令安装atomgit的repo工具。下述命令中的安装路径以"~/bin"为例，请用户自行创建所需目录。

mkdir ~/bin
curl https://raw.atomgit.com/gitcode-dev/repo/raw/main/repo-py3 -o ~/bin/repo
chmod a+x ~/bin/repo
pip3 install -i https://repo.huaweicloud.com/repository/pypi/simple requests

4. 将repo添加到环境变量。

vim ~/.bashrc               # 编辑环境变量
export PATH=~/bin:$PATH     # 在环境变量的最后添加一行repo路径信息
source ~/.bashrc            # 应用环境变量

#通过repo + ssh下载

repo init -u git@atomgit.com:xiaohong-ai/manifest.git -b OpenHarmony-7.0.0.45-Release -m default_xiaohong.xml -g ohos:mini --no-repo-verify -v

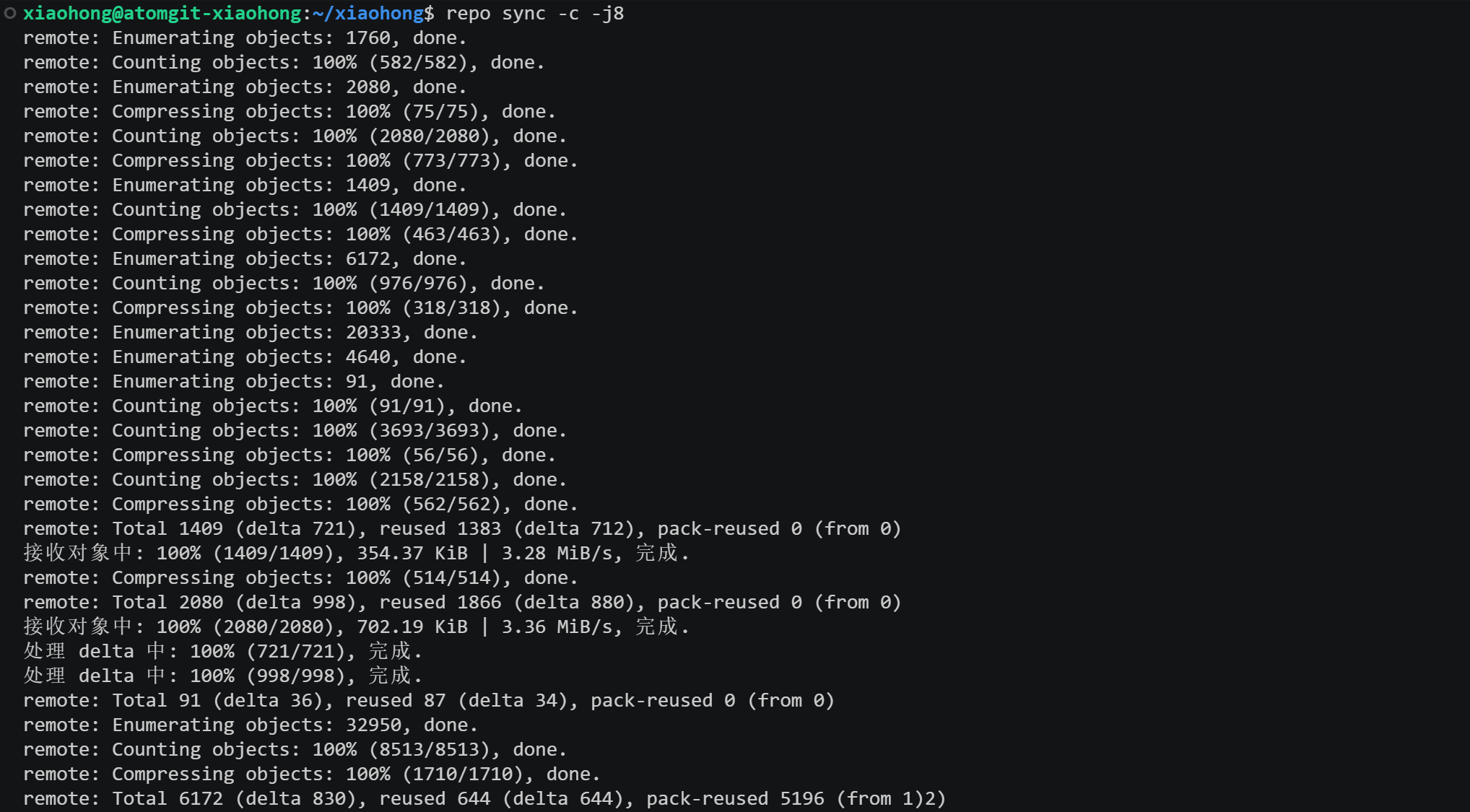

repo sync -c -j8

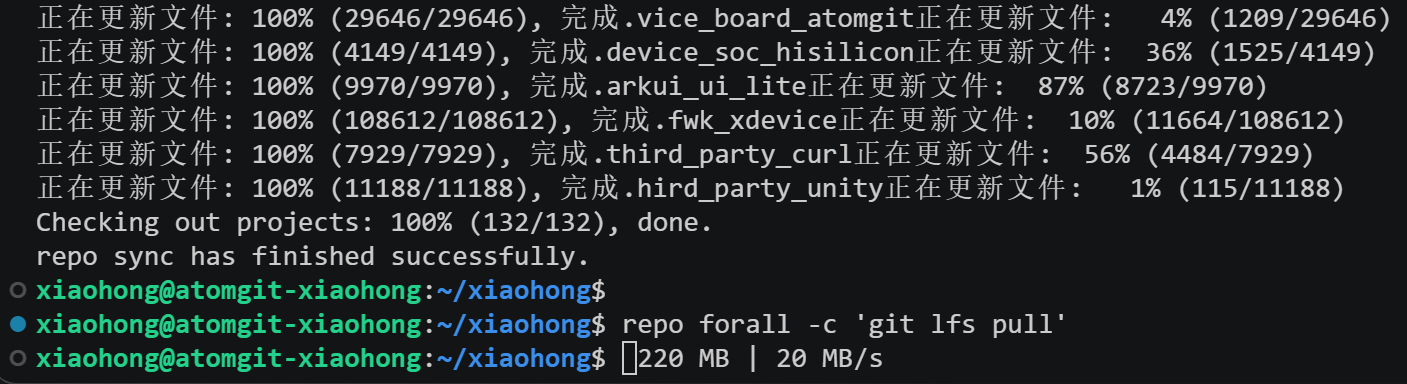

repo forall -c 'git lfs pull'

#通过repo + https下载

从小鸿版本发布Tag节点获取源码。

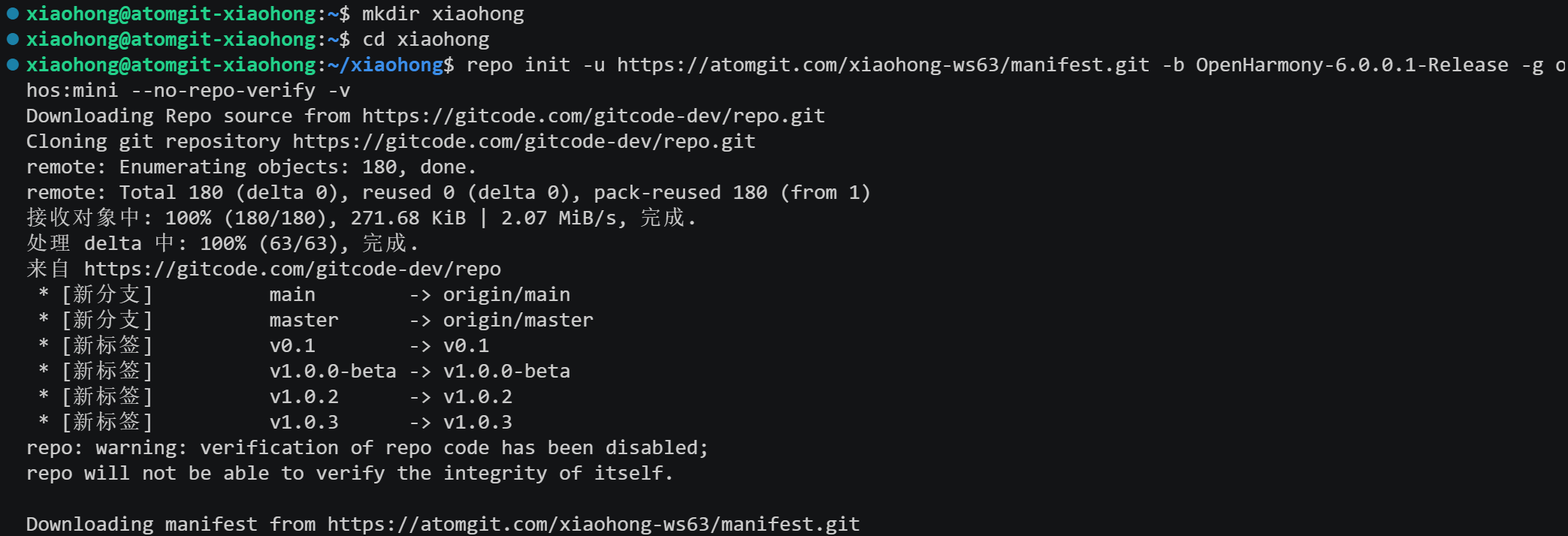

repo init -u https://atomgit.com/xiaohong-ai/manifest.git -b OpenHarmony-7.0.0.45-Release -m default_xiaohong.xml -g ohos:mini --no-repo-verify -v
repo sync -c -j8
repo forall -c 'git lfs pull'

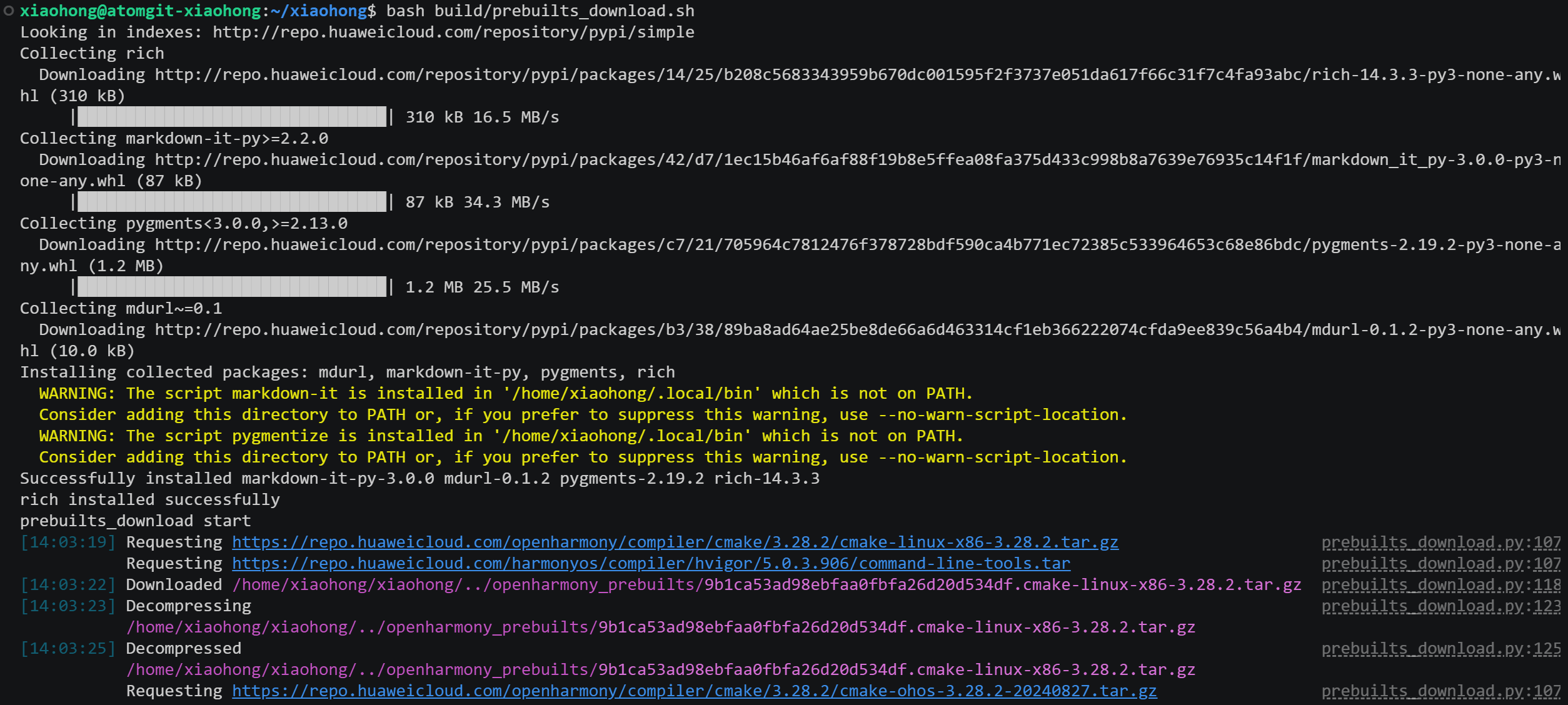

执行bash build/prebuilts_download.sh脚本安装编译器及二进制工具。

#安装编译工具hb

在Windows侧使用VSCode远程连接Ubuntu，或者直接在Ubuntu中操作。

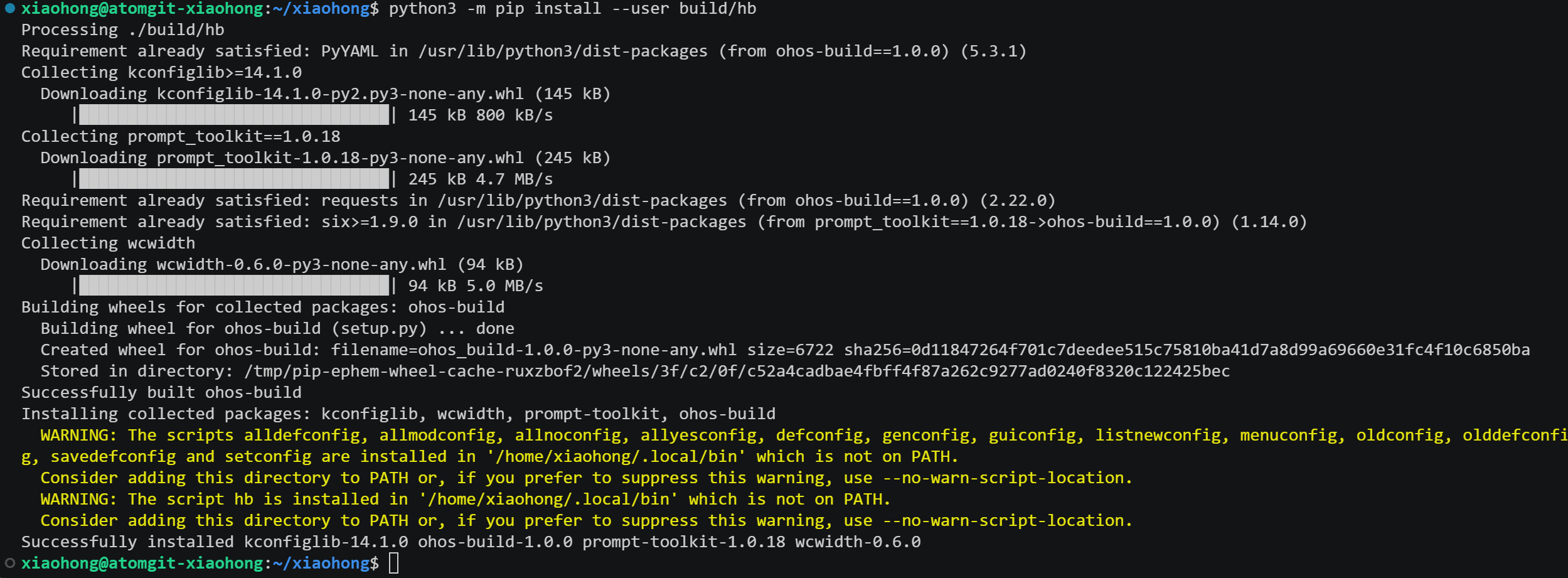

1. 在源码根目录运行如下命令安装hb并更新至最新版本。

python3 -m pip install --user build/hb

2. 设置环境变量。

vim ~/.bashrc

# 将以下命令拷贝到.bashrc文件的最后一行，保存并退出。
export PATH=~/.local/bin:$PATH

# 执行如下命令更新环境变量。
source ~/.bashrc

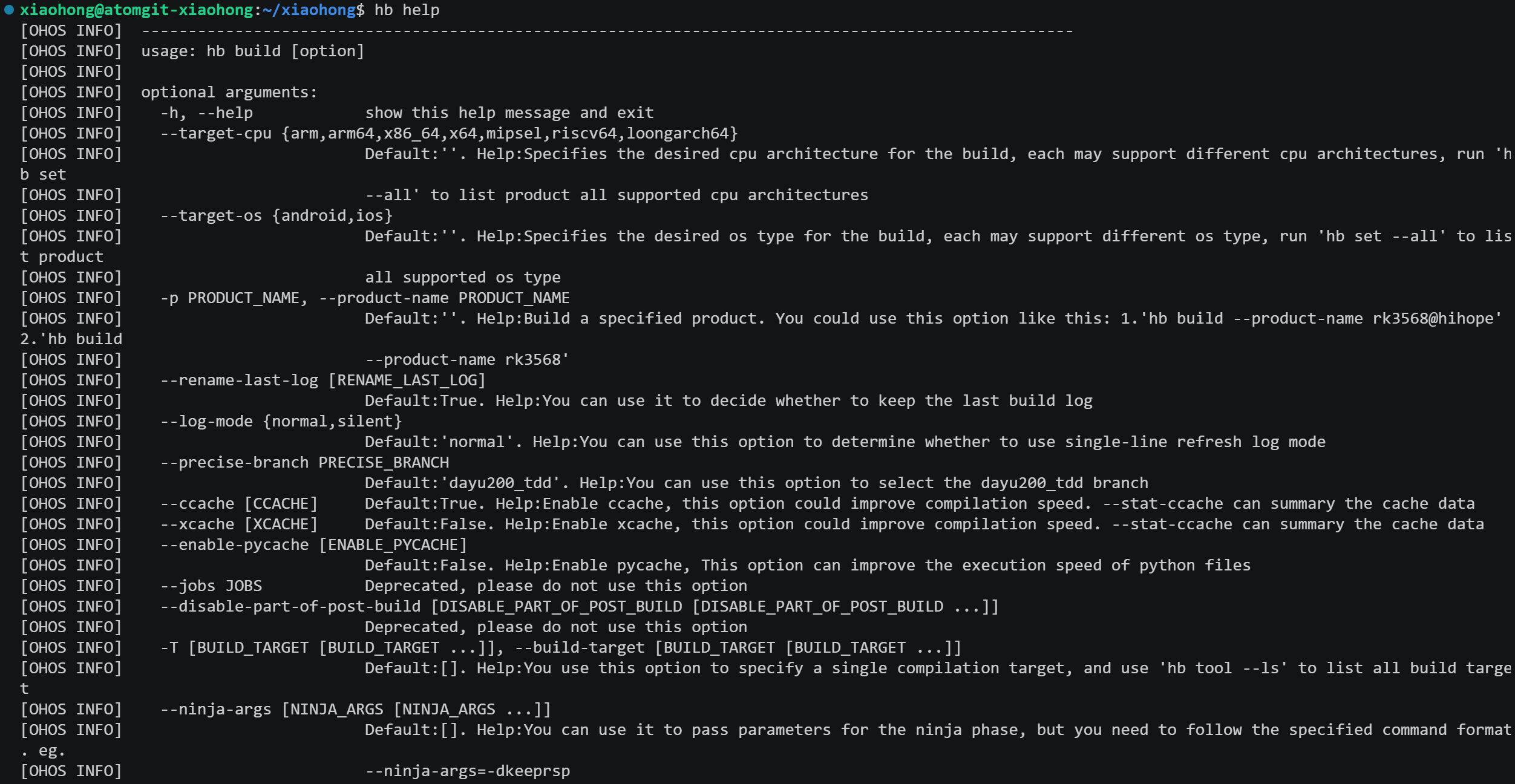

3. 在源码目录执行"hb help"，界面打印以下信息即表示安装成功。

#编译小鸿镜像

在Ubuntu环境下进入源码根目录，执行如下命令进行编译：

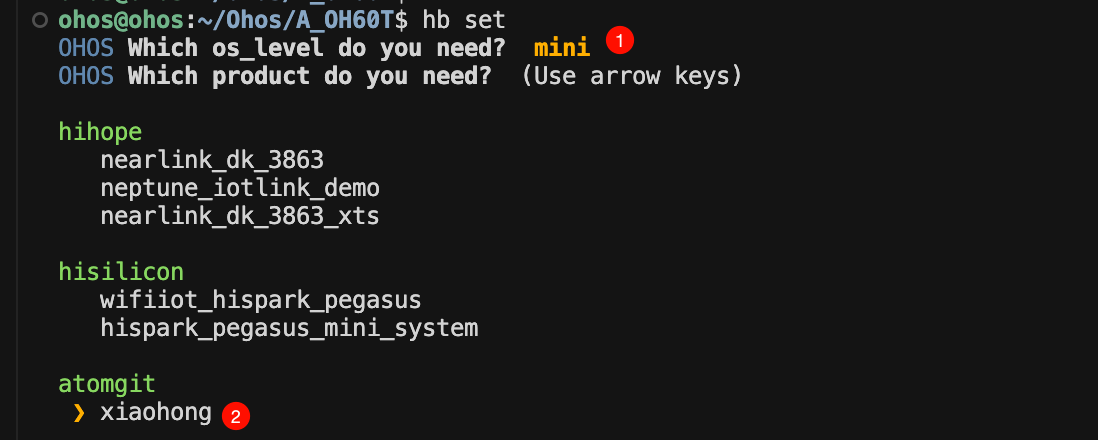

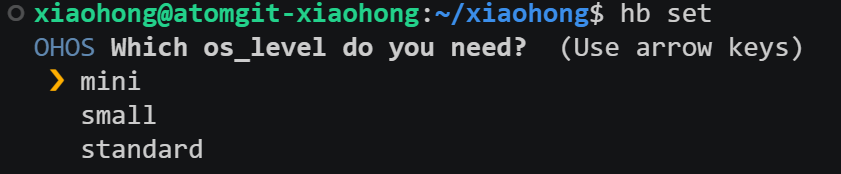

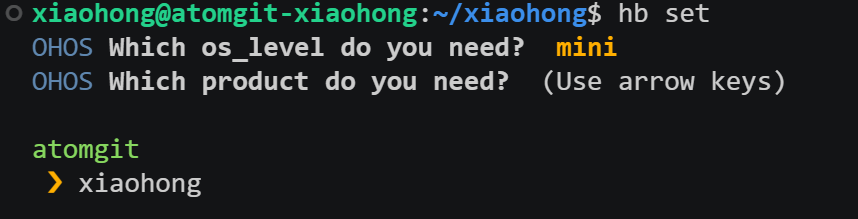

1. 执行命令hb set设置编译路径。

2. 使用上下键切换编译系统版本，选择mini，然后回车，选择atomgit下的xiaohong回车。

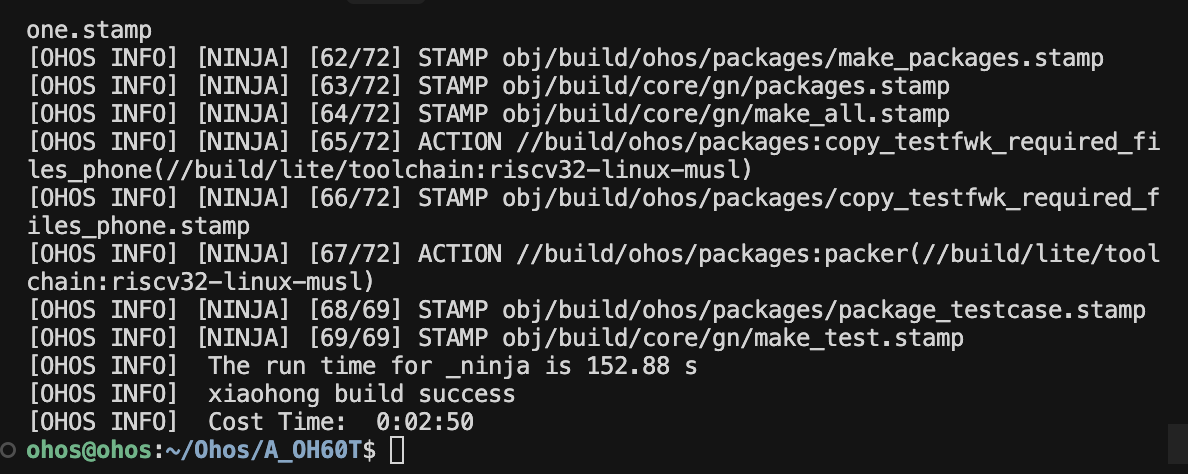

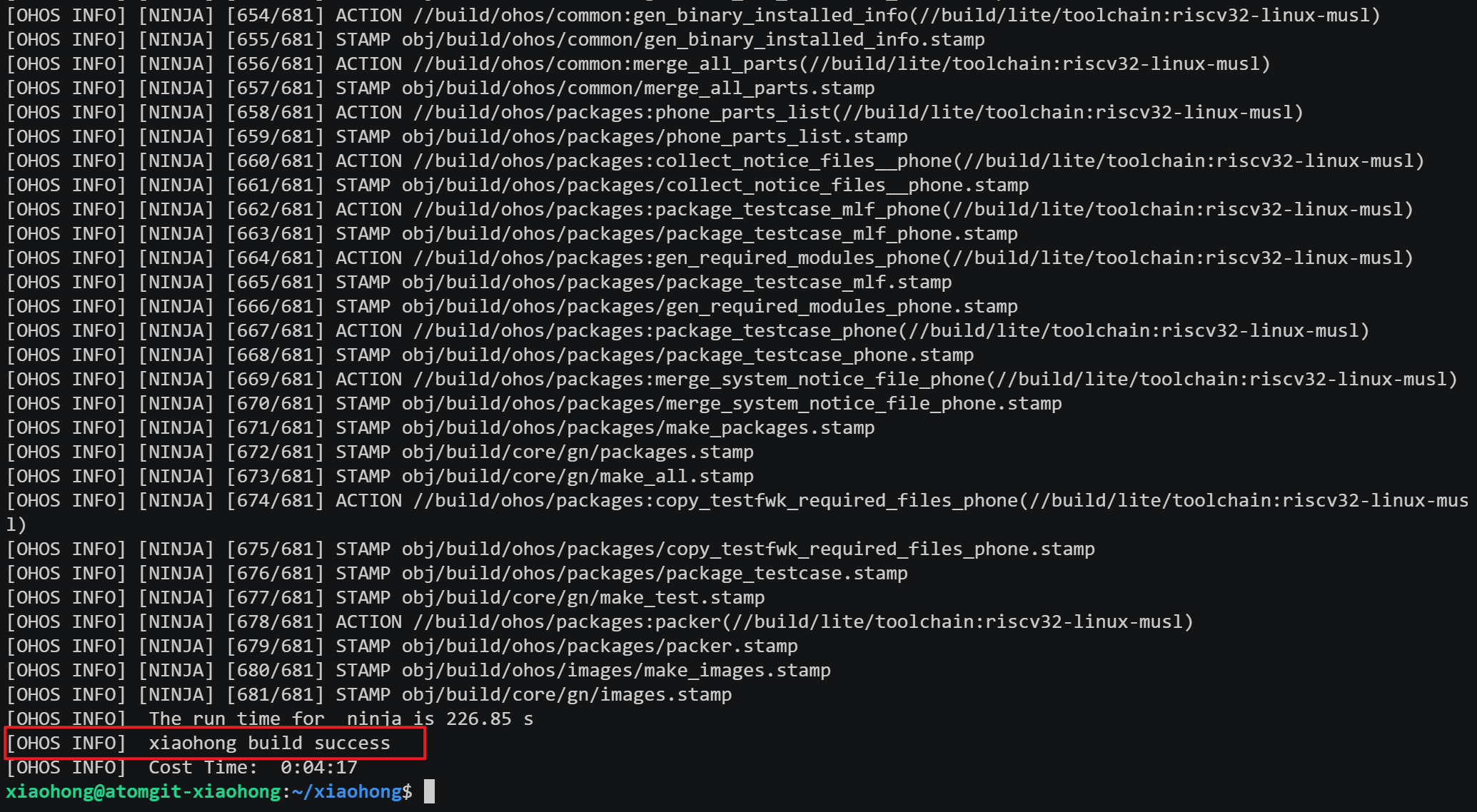

4. 执行hb build -f命令进行编译。

#前提条件

• 小鸿源码已编译完成，已形成烧录文件，在~/xiaohong/out/xiaohong/xiaohong/ws63-liteos-app目录下（此目录为你的实际项目路径）可以看到编译的镜像文件。
• Windows设备已下载安装BurnTool工具、USB驱动、串口终端工具。
• 将小鸿通过USB线缆连接到Windows设备。
• 已完成Ubuntu共享文件映射到Windows。

#操作步骤

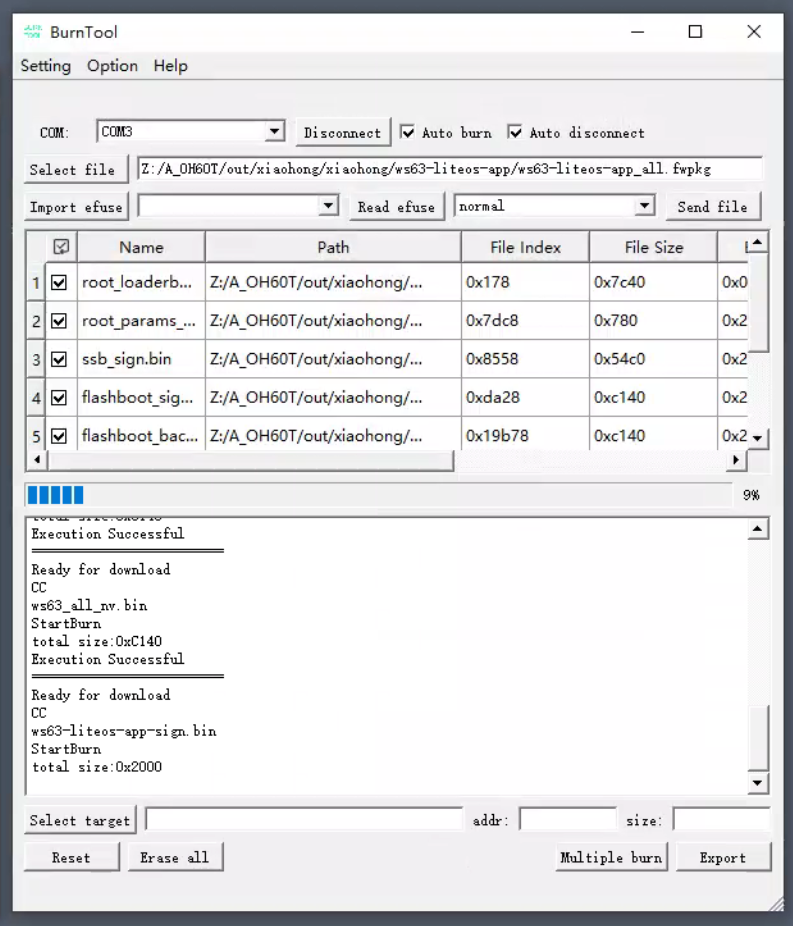

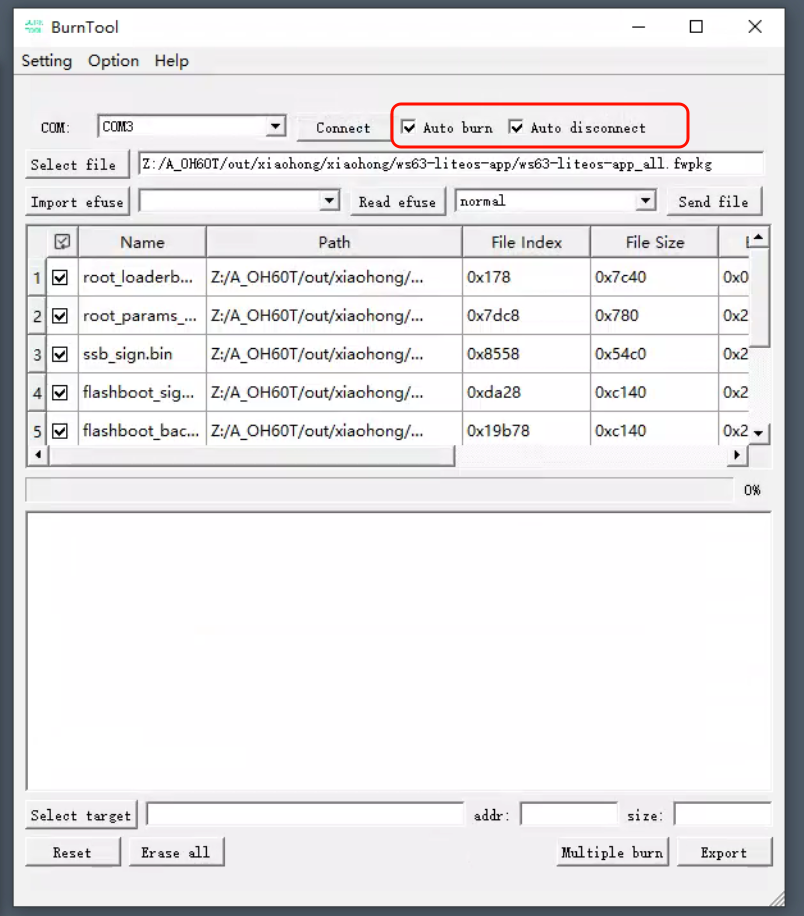

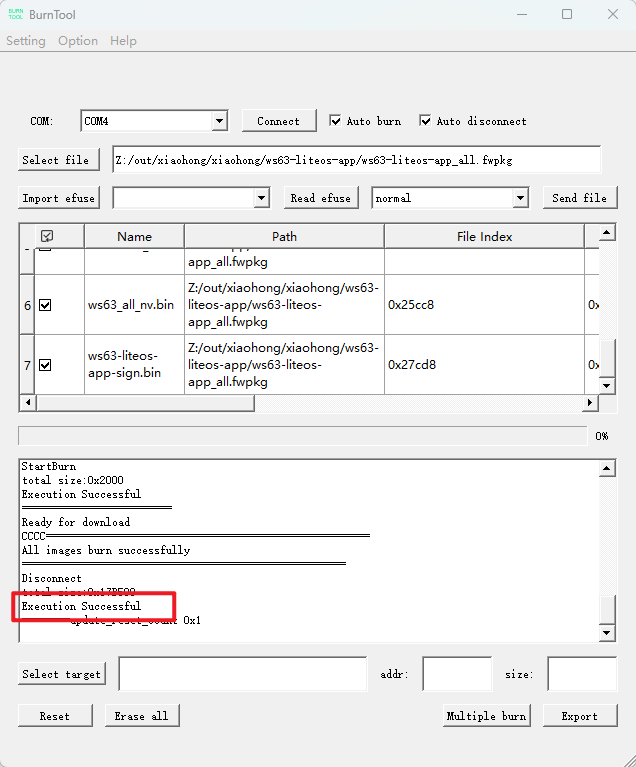

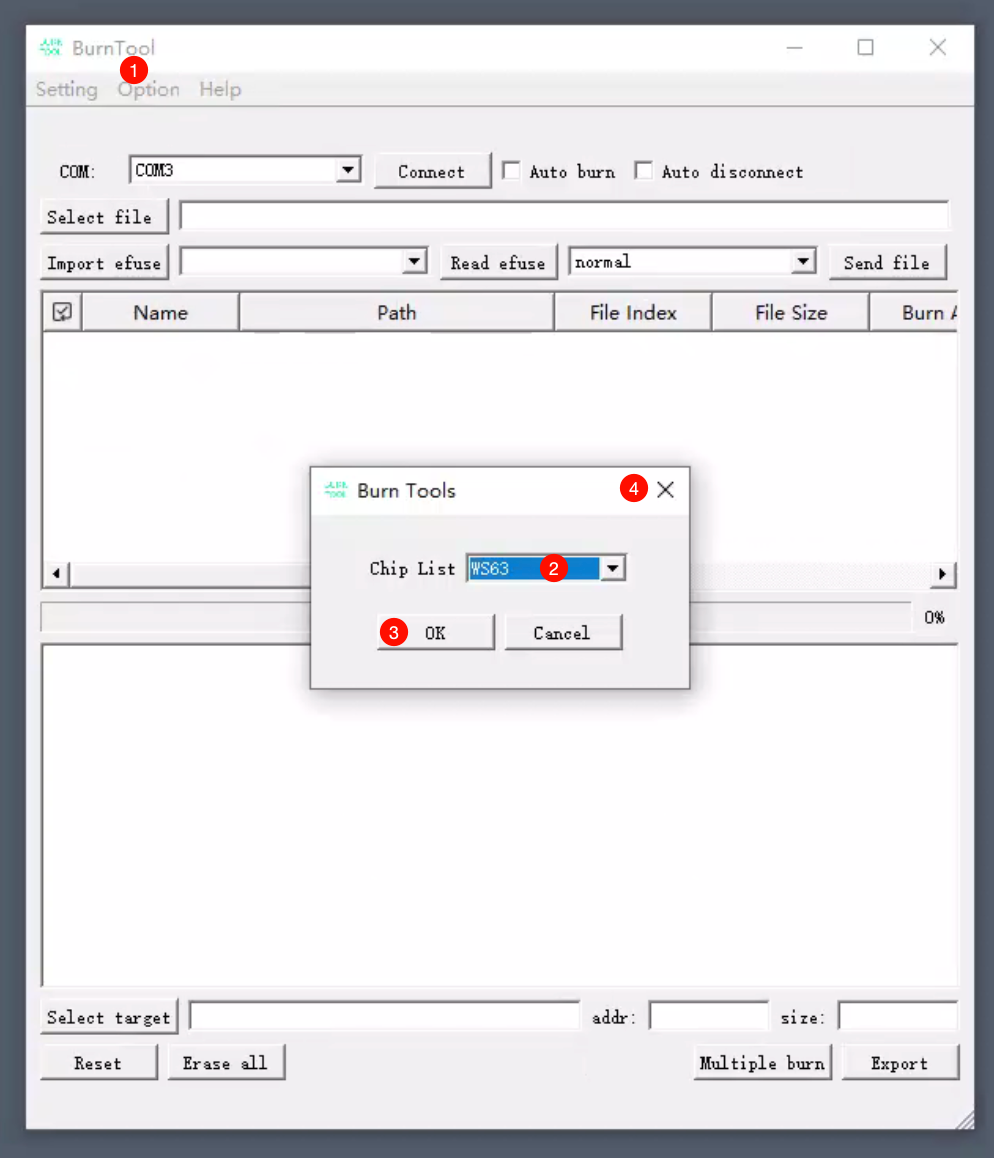

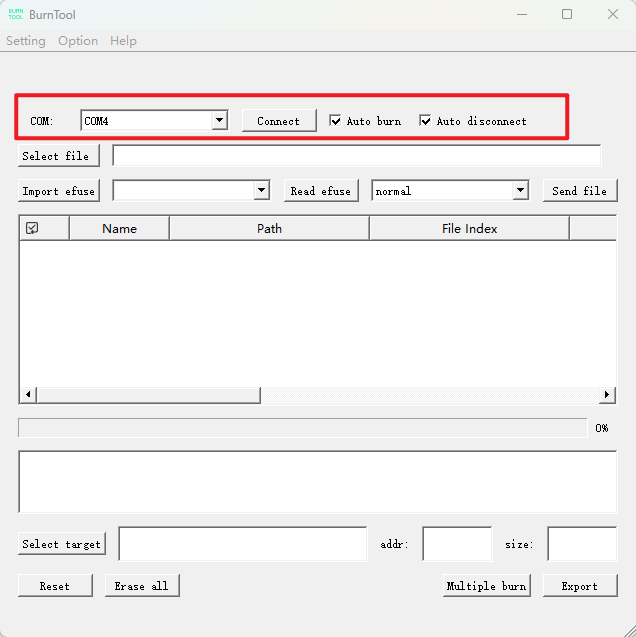

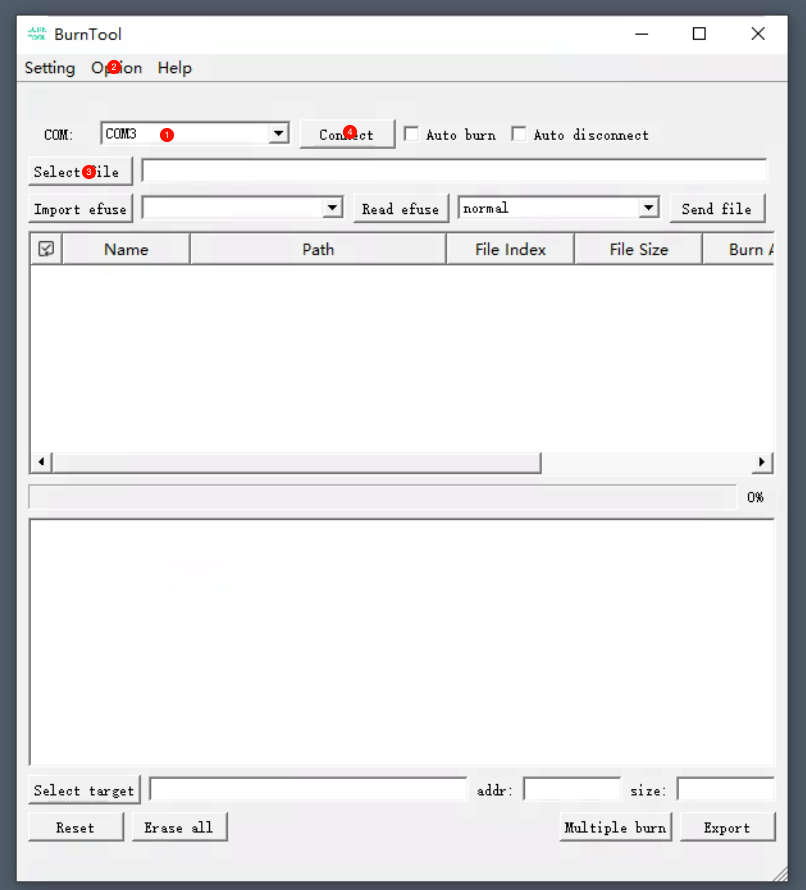

1. 打开BurnTool工具，设置BurnTool参数，根据实际情况选择COM口，勾选“Auto burn”和“Auto disconnect”。

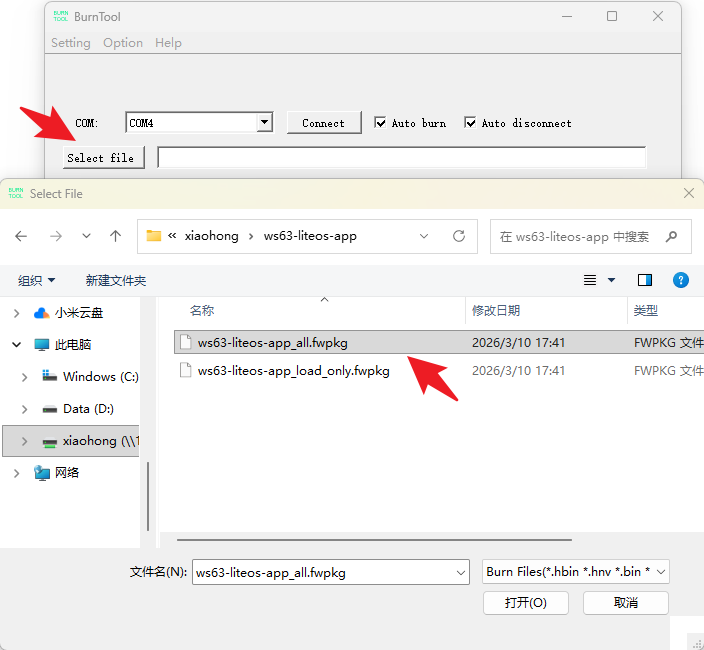

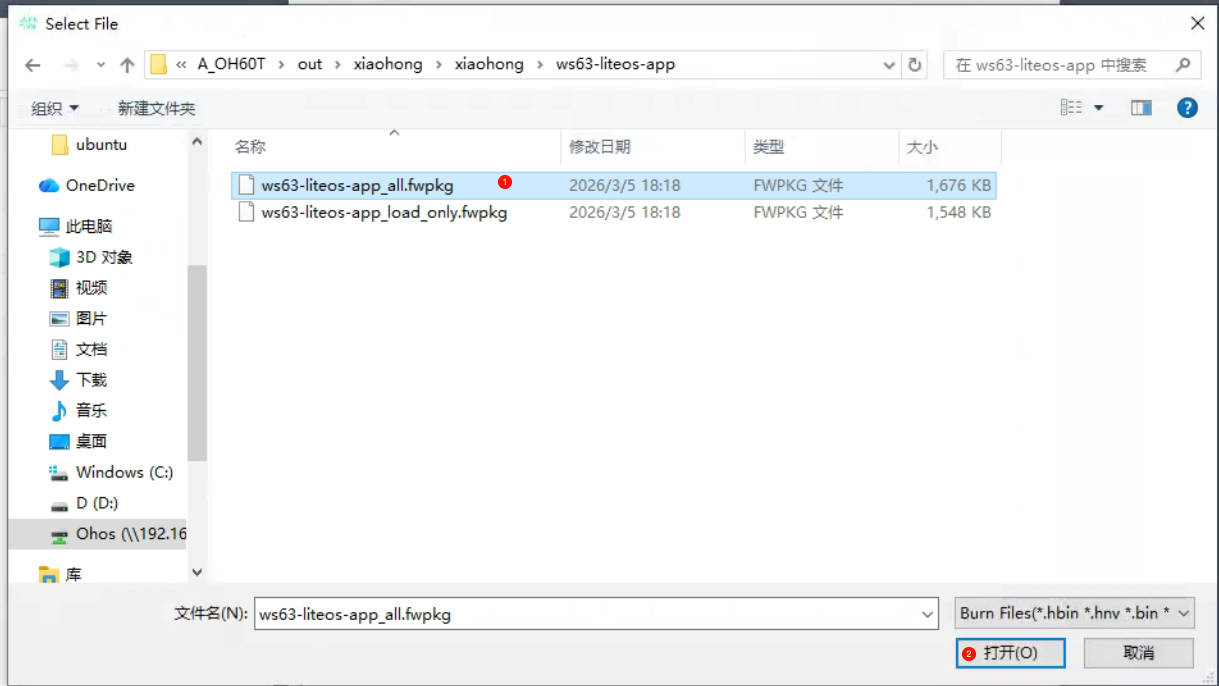

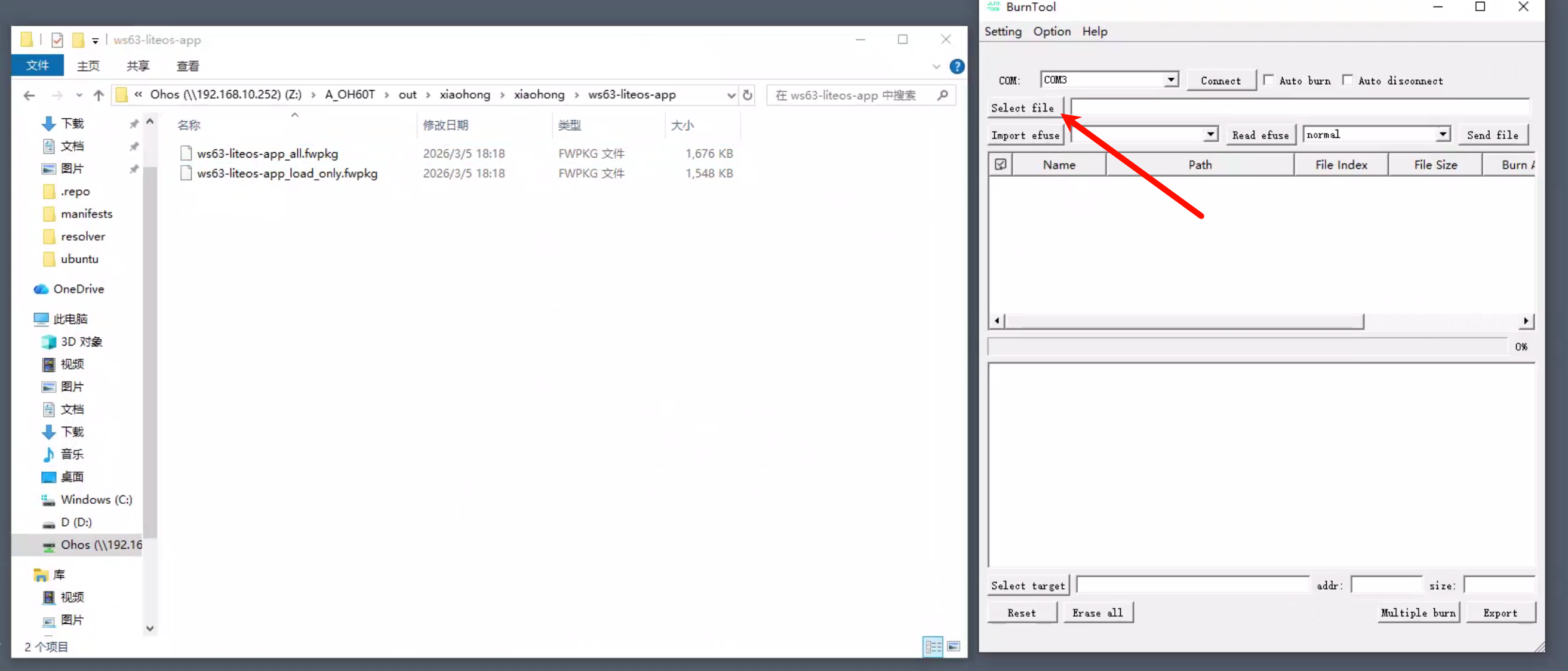

2. 单击Select file在映射驱动中选择烧写文件。

3. 确保COM口选择正确，单击 Connect 按钮，此时 BurnTool 中间提示框会出现 "Connecting..." 字样。在出现 "Connecting..." 时，同时按下小鸿设备正上方的左右两个按键（音量加 + 和音量减 - 键，按键不分先后顺序）然后松开，即可对 WS63 芯片进行复位，自动启动烧录过程。烧录开始后，可以在 BurnTool 工具下方的控制台区域观察到烧录过程中的打印信息。等待进度条完成后，烧录完成，控制台区域会打印提示 "Execution Successful"。

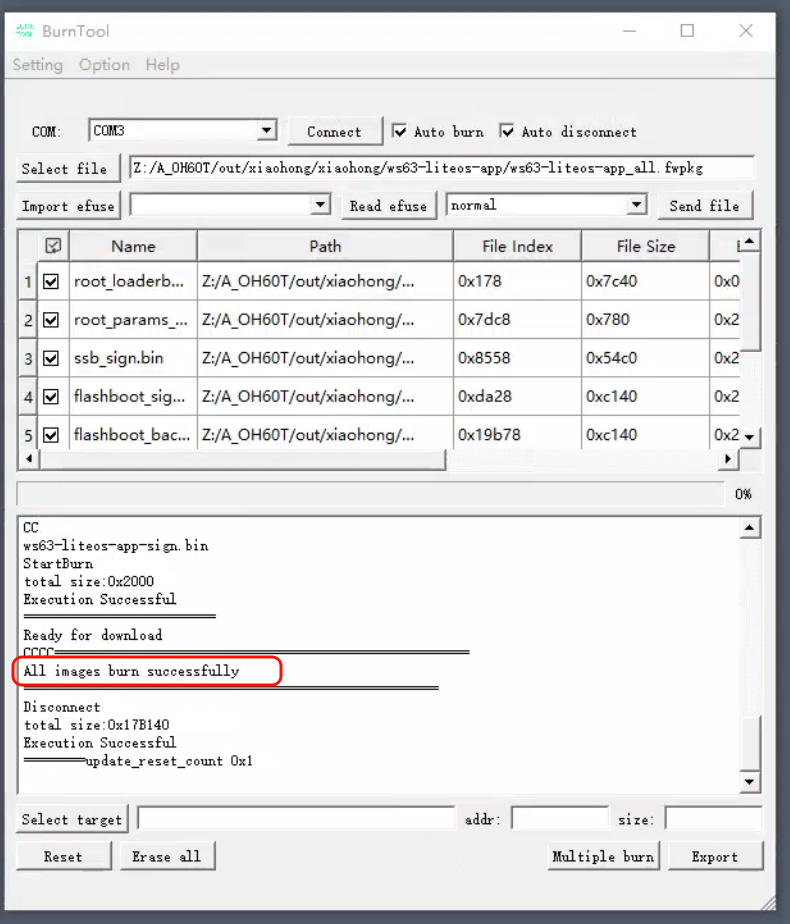

#开机启动与日志查看

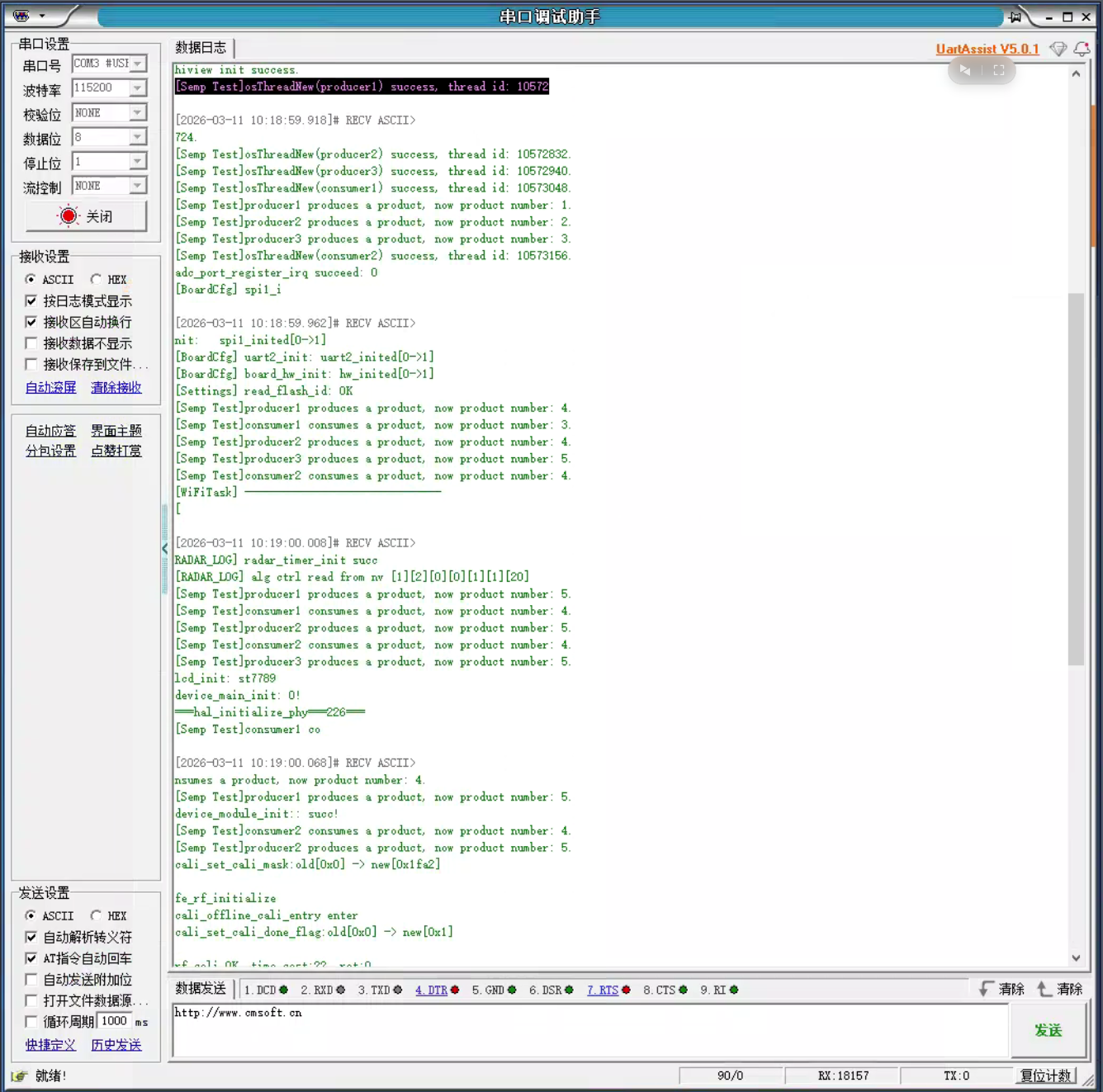

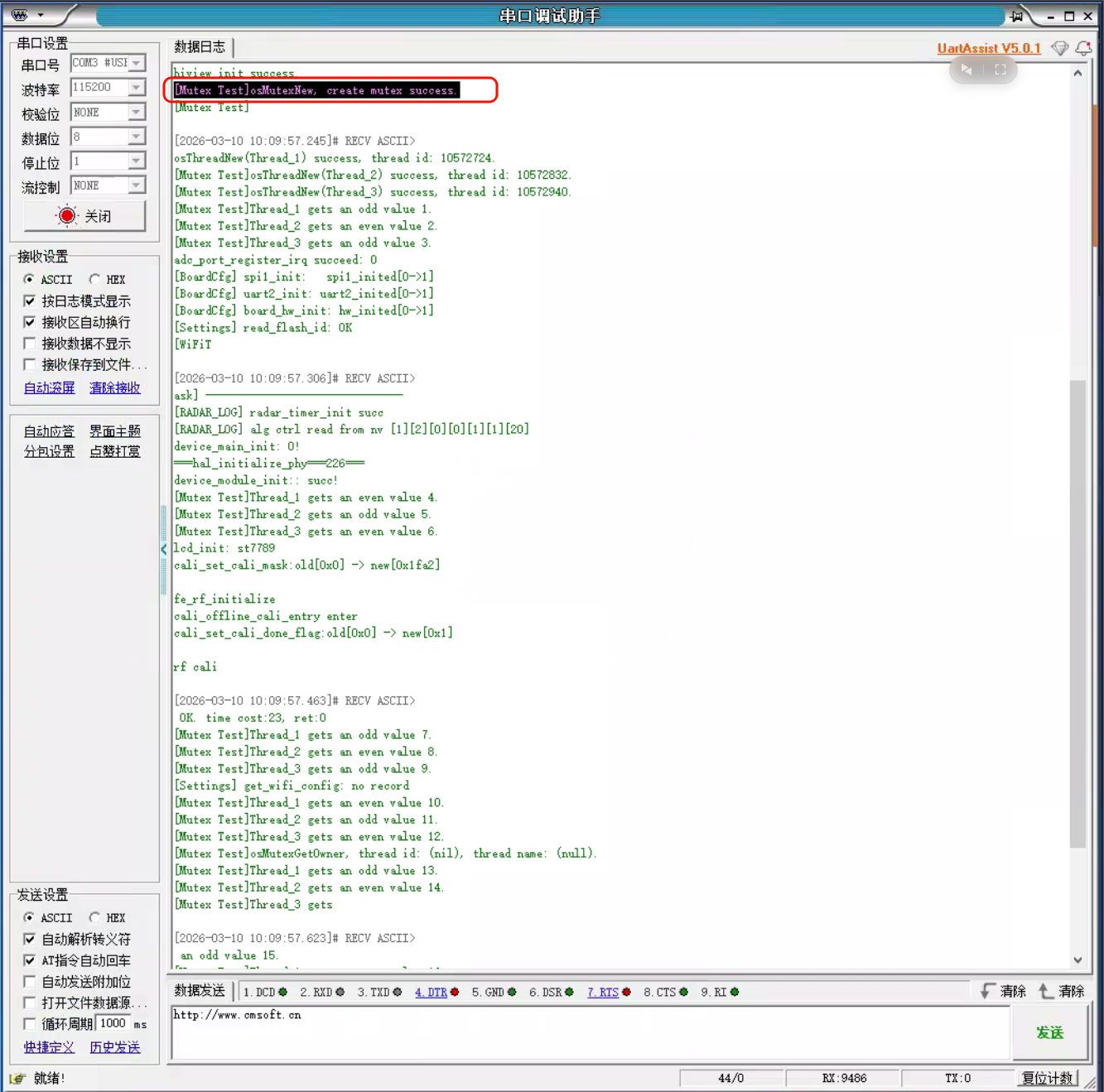

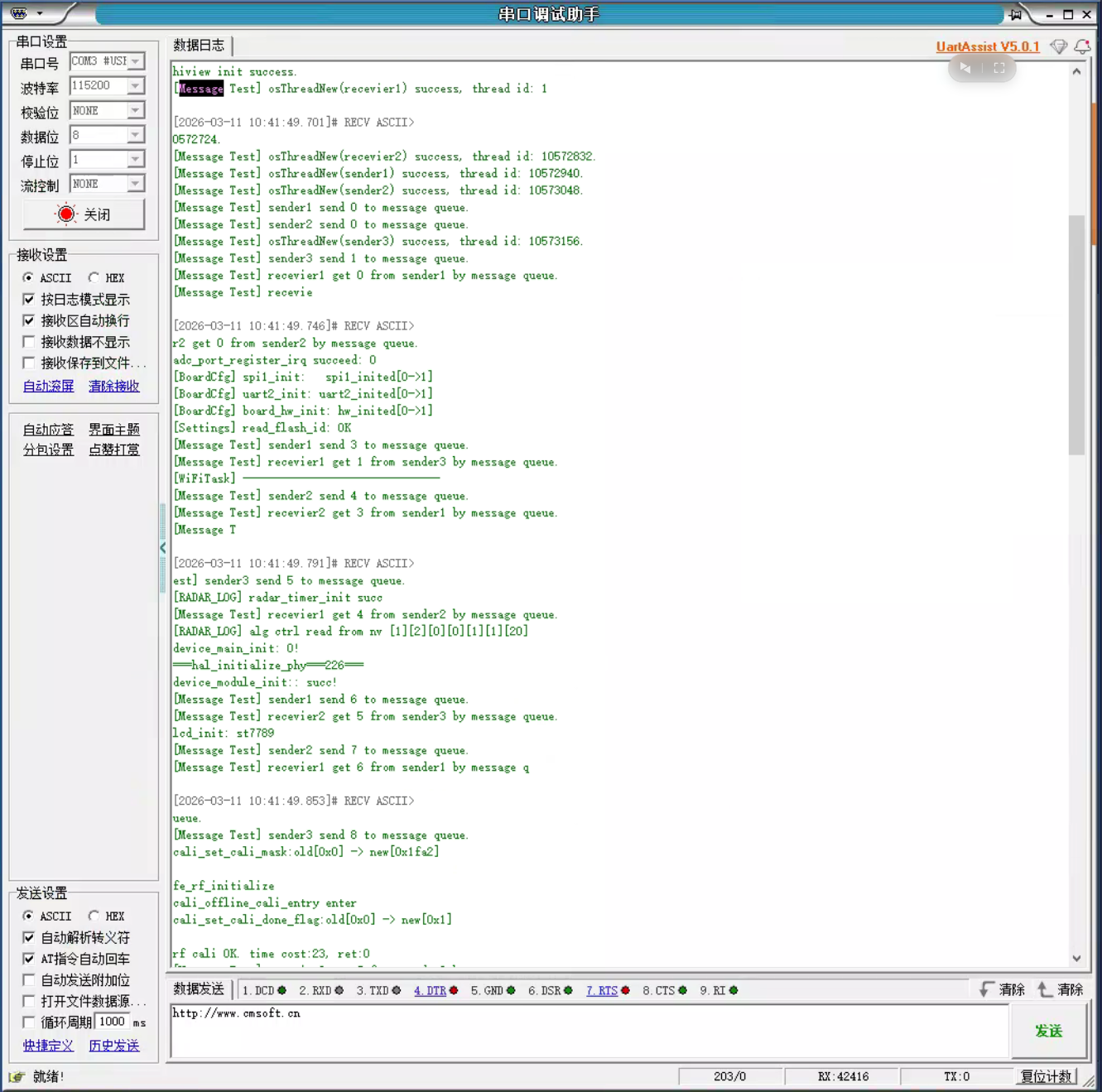

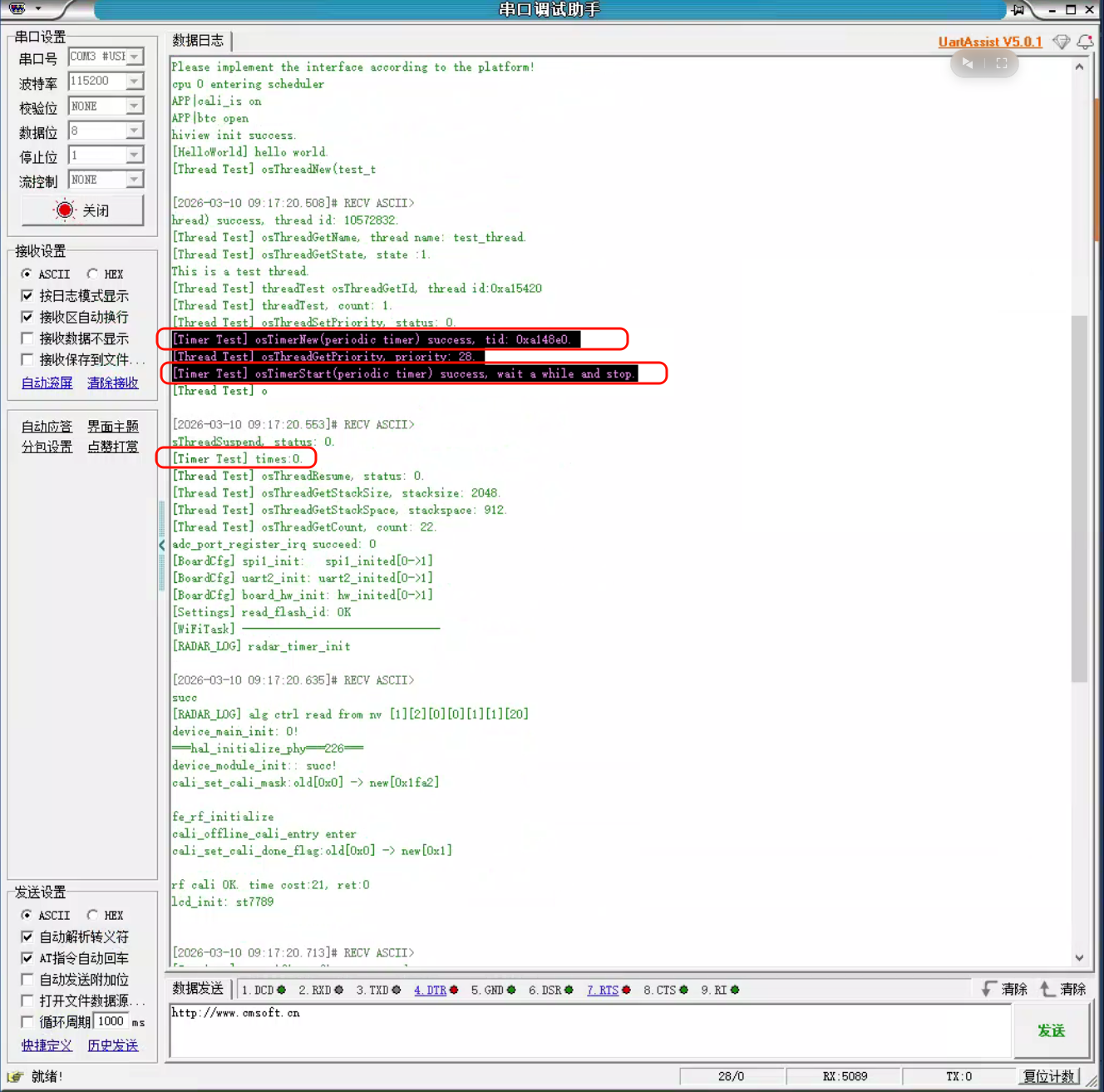

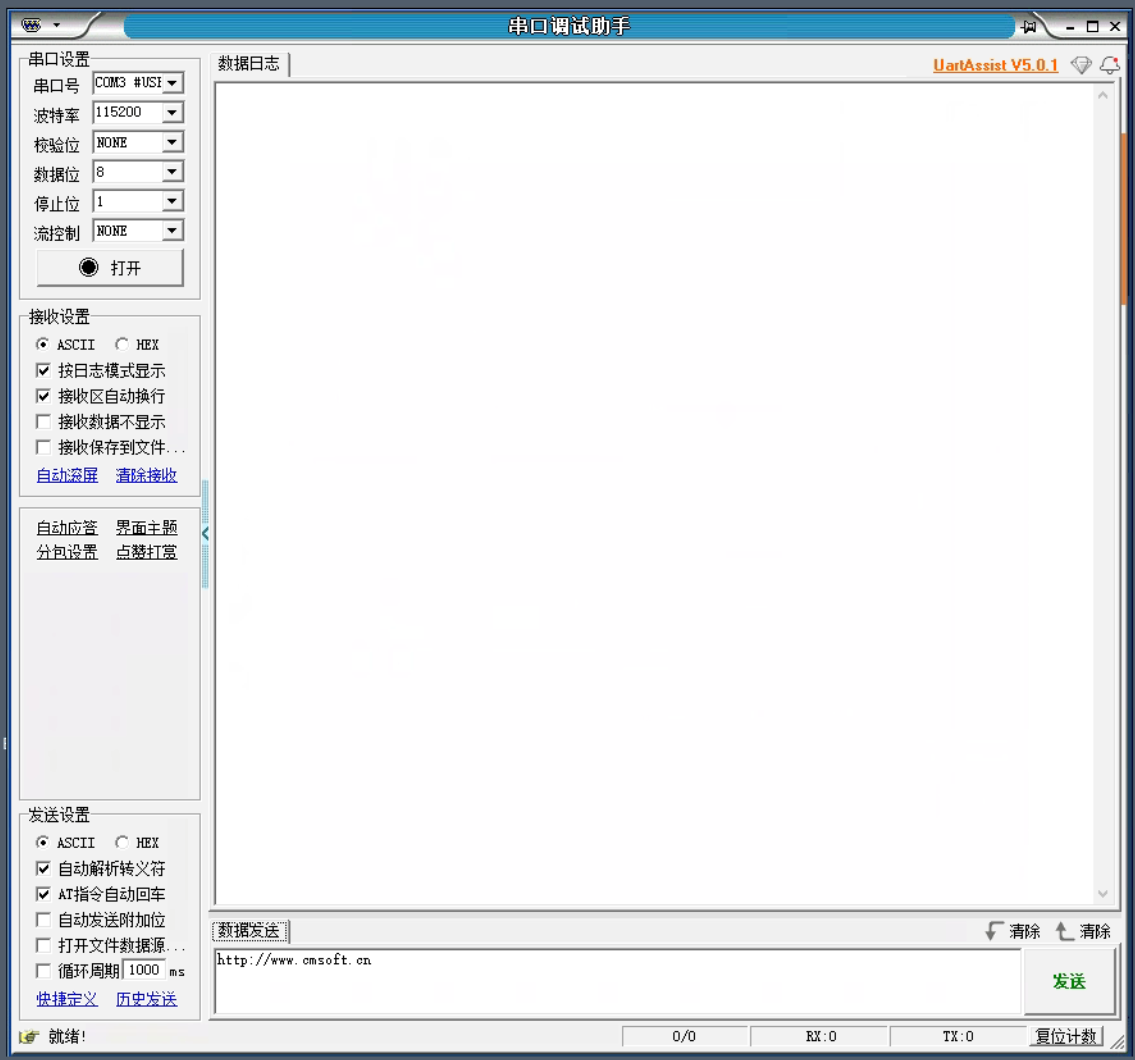

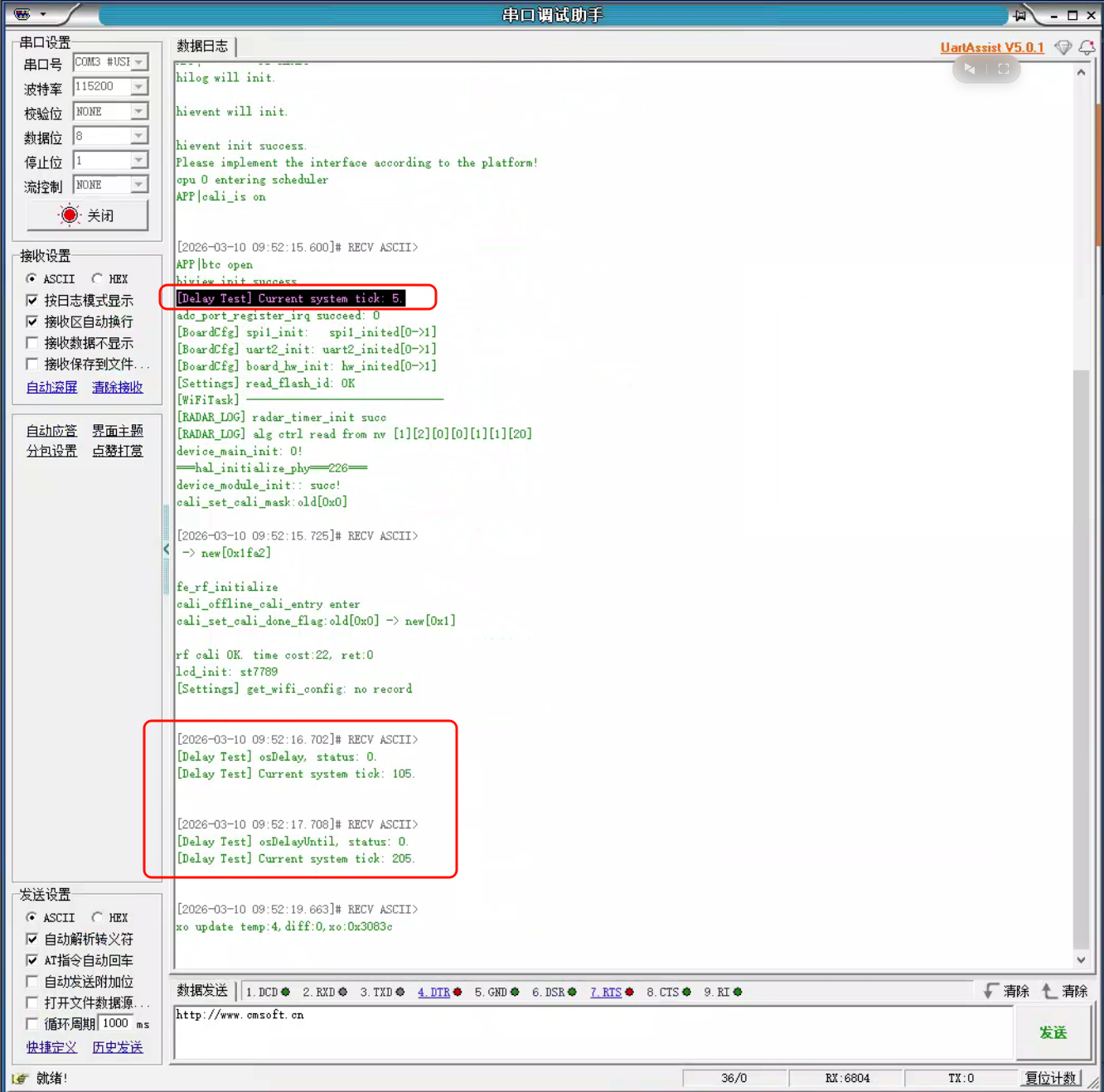

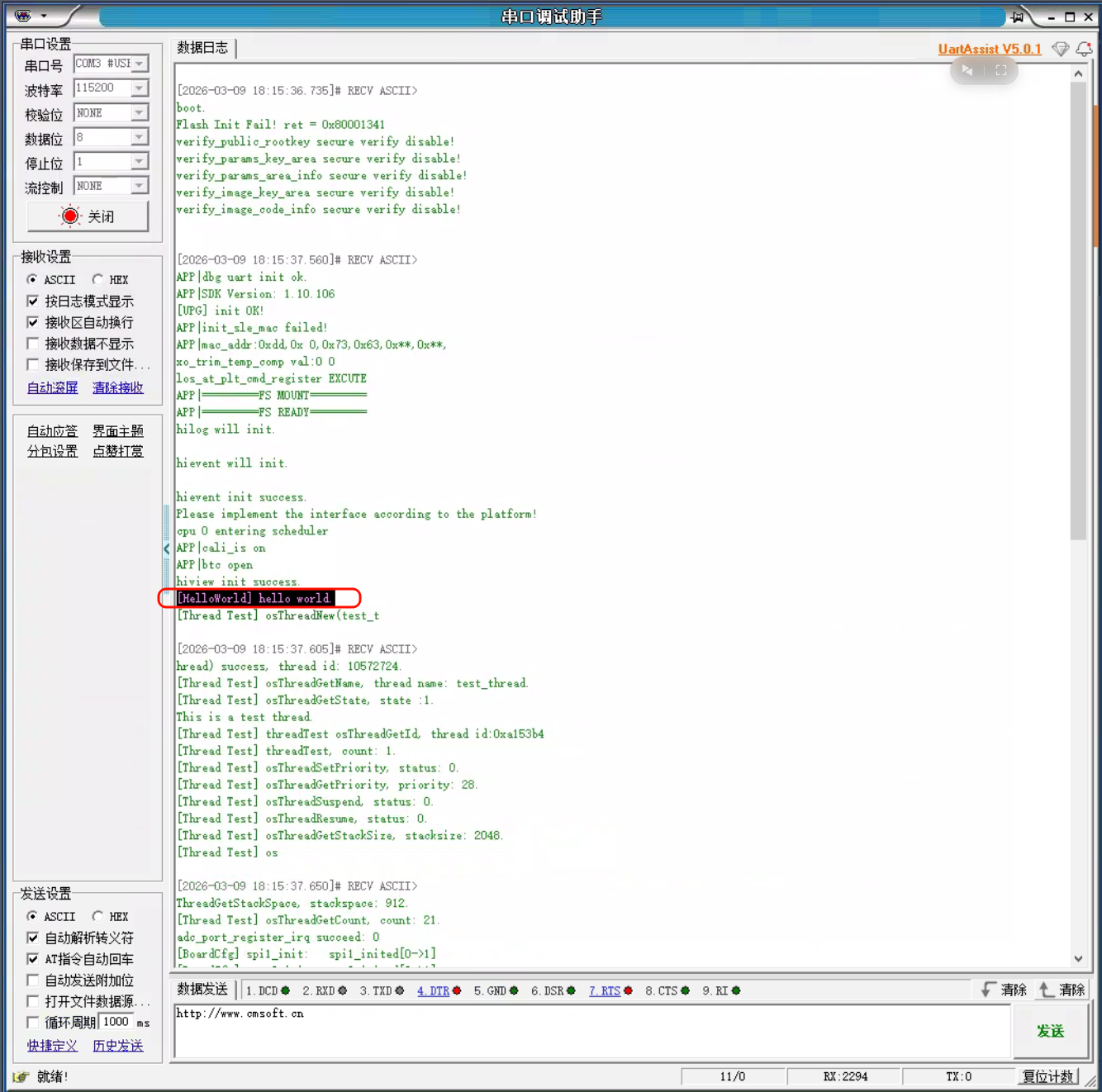

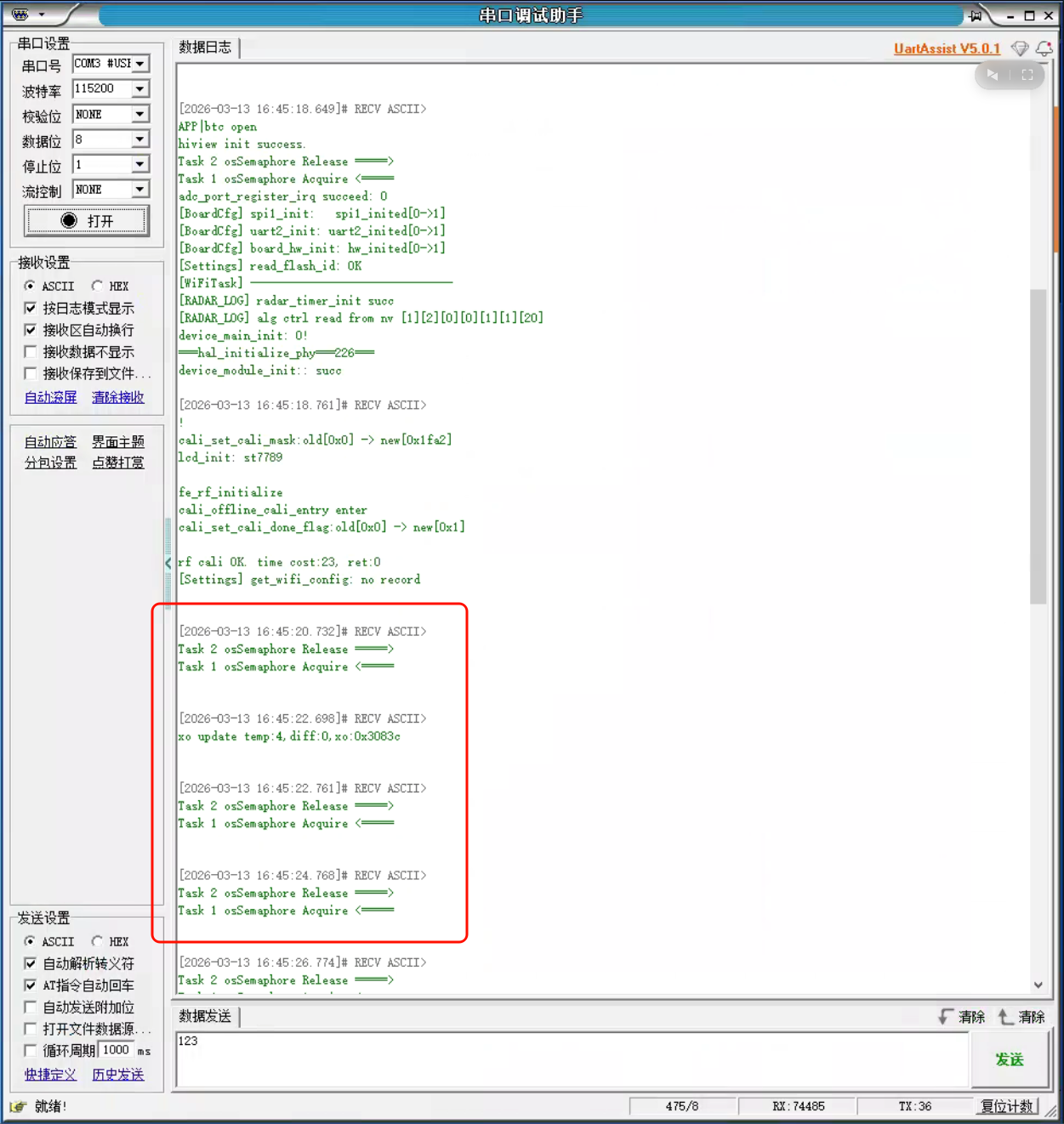

烧录完成后会自动重启，要查看日志，需要打开串口终端工具（如UartAssist），配置串口号、波特率（115200）、校验位（NONE）、数据位（8）、停止位（1）、流控制（NONE），然后点击“打开”按钮。

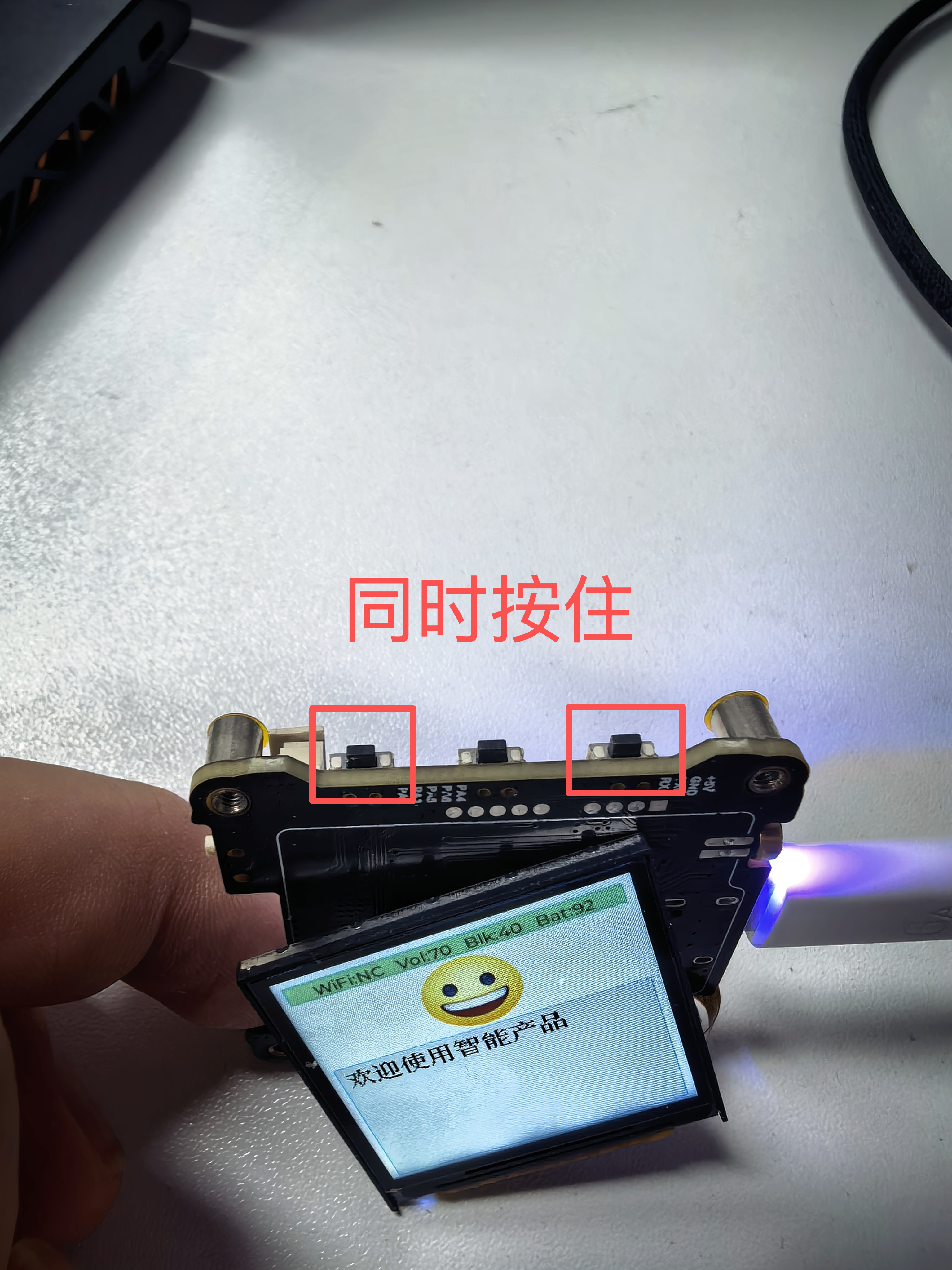

同时按下小鸿顶部左右按键（音量+和音量-），小鸿重新启动，可在串口调试助手数据日志窗口查看启动后的日志信息。

#小鸿启动日志分析

日志概览

逐段解读

1. 早期初始化

APP|dbg uart init ok.
APP|SDK Version: 1.10.106
[UPG] init OK!
APP|init_sle_mac failed!
APP|mac_addr:0xde,0x 0,0x73,0x4e,0x**,0x**,
xo_trim_temp_comp val:0 0
los_at_plt_cmd_register EXCUTE
APP|=========FS MOUNT=========
APP|=========FS READY=========

• dbg uart init ok：调试串口初始化成功，后续日志都从这里输出。
• SDK Version: 1.10.106：当前运行的是 1.10.106 版本 SDK。
• [UPG] init OK!：升级（Upgrade）模块初始化完成。
• init_sle_mac failed!：SLE MAC 仍未被写入（NV/工厂区/eFuse 均无），与之前分析一致，主 MAC 已用随机值兜底（本次为 0xde,0x00,0x73,0x4e,…）。
• 串口、SDK、UPG、文件系统、AT 命令注册均正常。

2. 系统服务与板级

hilog will init. / hievent init success.
Please implement the interface according to the platform!
cpu 0 entering scheduler
APP|cali_is on
APP|btc open
hiview init success.
adc_port_register_irq succeed: 0
[BoardCfg] spi1_init:   spi1_inited[0->1]
[BoardCfg] uart2_init: uart2_inited[0->1]
[BoardCfg] board_hw_init: hw_inited[0->1]

• 调度器、校准、蓝牙、hiview、ADC、SPI1、UART2、板级初始化均成功。

• “Please implement the interface according to the platform!” 仍为某平台接口占位提示，不影响本次启动与联网。

3. WiFi 任务与设备初始化

[WiFiTask] -------------------------------
[1302Task] osMessageQueueGet: msg[2]
[RADAR_LOG] radar_timer_init succ
[RADAR_LOG] alg ctrl read from nv [1][2][0][0][1][1][20]
device_main_init: 0!
===hal_initialize_phy===226===
device_module_init:: succ!
lcd_init: st7789
cali_set_cali_mask:old[0x0] -> new[0x1fa2]
fe_rf_initialize
cali_offline_cali_entry enter
cali_set_cali_done_flag:old[0x0] -> new[0x1]
rf cali OK. time cost:22, ret:0

• WiFi 任务已启动；1302 语音任务收到 msg[2]；雷达、设备主初始化、PHY、设备模块、LCD、射频校准均正常，*rf cali OK* 表示射频可用。

4. WiFi 驱动与 VAP 状态

drv_soc_ioctl ioctl_cmd->cmd=7.
drv_soc_ioctl ioctl_cmd->cmd=9.
...
======= state 5 vap 1=========
drv_soc_ioctl ioctl_cmd->cmd=13.
drv_soc_ioctl ioctl_cmd->cmd=35.
drv_soc_ioctl ioctl_cmd->cmd=2. (x6)
drv_soc_ioctl ioctl_cmd->cmd=41.

• drv_soc_ioctl：WiFi 驱动层与 SoC 的 ioctl 调用，完成能力查询、参数设置、信道/功率等配置。
• state 5 vap 1：VAP（虚拟 AP/STA 接口）状态机进入状态 5，表示 STA 接口已就绪，可进行扫描与连接。13996909897

5. 显示任务收到 WiFi 状态更新

[LvglTask] osMessageQueueGet: msg[3]

• msg[3]对应 eDisp_WiFi_St_Update（在 disp_driver.h 中 eDisp_WiFi_St_Update 为枚举值 3）。

- 表示 WiFi 任务在“自动连接中”或“已连接”时向显示任务发送了状态更新，界面会刷新 WiFi/Vol/Blk/Bat 或配网/连接结果文案。

6. STA 扫描

[wifi_sta] connect_to_hotspot: wifi_sta_scan:
drv_soc_ioctl ioctl_cmd->cmd=14.
======= state 6 vap 1=========
...
hmac_single_hal_device_scan_complete:vap[1] time[1533] chan_cnt[13] chan_0[1] back[0] event[6] mode[0]
======= state 7 vap 1=========
Scan::vap[1] find bss_num[22] in regdomain, other bss_num[0]
Srv:756:receive event = 1
Srv:1957:scan_results cnt 22

• wifi_sta_scan：开始扫描。

• cmd=14：通常为扫描相关ioctl；state 6 表示扫描进行中。

• scan_complete：扫描完成，耗时约 1533 ms，13 个信道，发现 22 个 BSS；state 7 表示扫描结果就绪。

• Srv:1957:scan_results cnt 22：服务层拿到 22 个扫描结果，供后续选网使用。

7. 选定 SSID 并发起连接

[wifi_sta] connect_to_hotspot: wifi_sta_connect[XXX-2.4G]
Srv:find ssid[XXX-2.4G] auth type[3] pairwise[1] ft_flag[0]
drv_soc_ioctl ioctl_cmd->cmd=47. (x3)
drv_soc_ioctl ioctl_cmd->cmd=16.
======= state 8 vap 1=========

• wifi_sta_connect：从 NV 读取的 SSID 为 XXX-2.4G，与扫描结果匹配后发起连接。
• auth type[3]：一般为 WPA2-PSK（或等同）；pairwise[1]：加密套件；ft_flag[0]：无 802.11r 快速切换。
• state 8：进入关联/认证阶段。

8. 认证与关联

wifi:tx auth seq 1 alg 0 code 0
======= state 9 vap 1=========
wifi:rx auth seq 2 alg 0 code 0
======= state 11 vap 1=========
wifi:tx assoc req
======= state 12 vap 1=========
wifi:rx assoc rsp code 0

• auth seq 1/2：开放系统认证请求与响应成功。
• assoc req / assoc rsp code 0：关联请求与关联响应（成功），STA 已与 AP 关联。

9. WPA2 四次握手（EAPOL）

wifi:rx eapol 1/4
drv_soc_ioctl ioctl_cmd->cmd=6. (多次)
wifi:tx eapol 2/4
wifi:rx eapol 3/4
...
wifi:tx eapol 4/4
drv_soc_ioctl ioctl_cmd->cmd=3.
drv_soc_ioctl ioctl_cmd->cmd=1.
+NOTICE:CONNECTED
Srv:756:receive event = 2
[wifi_sta] wifi_connection_changed: Connected

• eapol 1/4～4/4：WPA2 四次握手完成，密钥协商成功。
• +NOTICE:CONNECTED：驱动/服务层上报“已连接”事件。
• wifi_connection_changed: Connected：应用层（net_wifi_station.c 回调）收到连接成功，WiFi 链路层已 up。

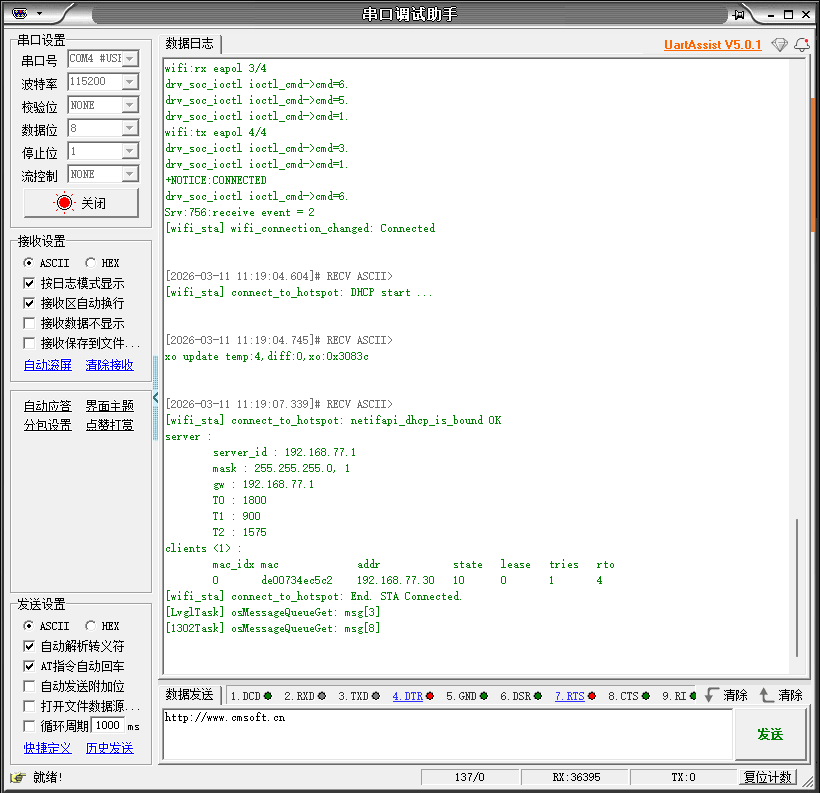

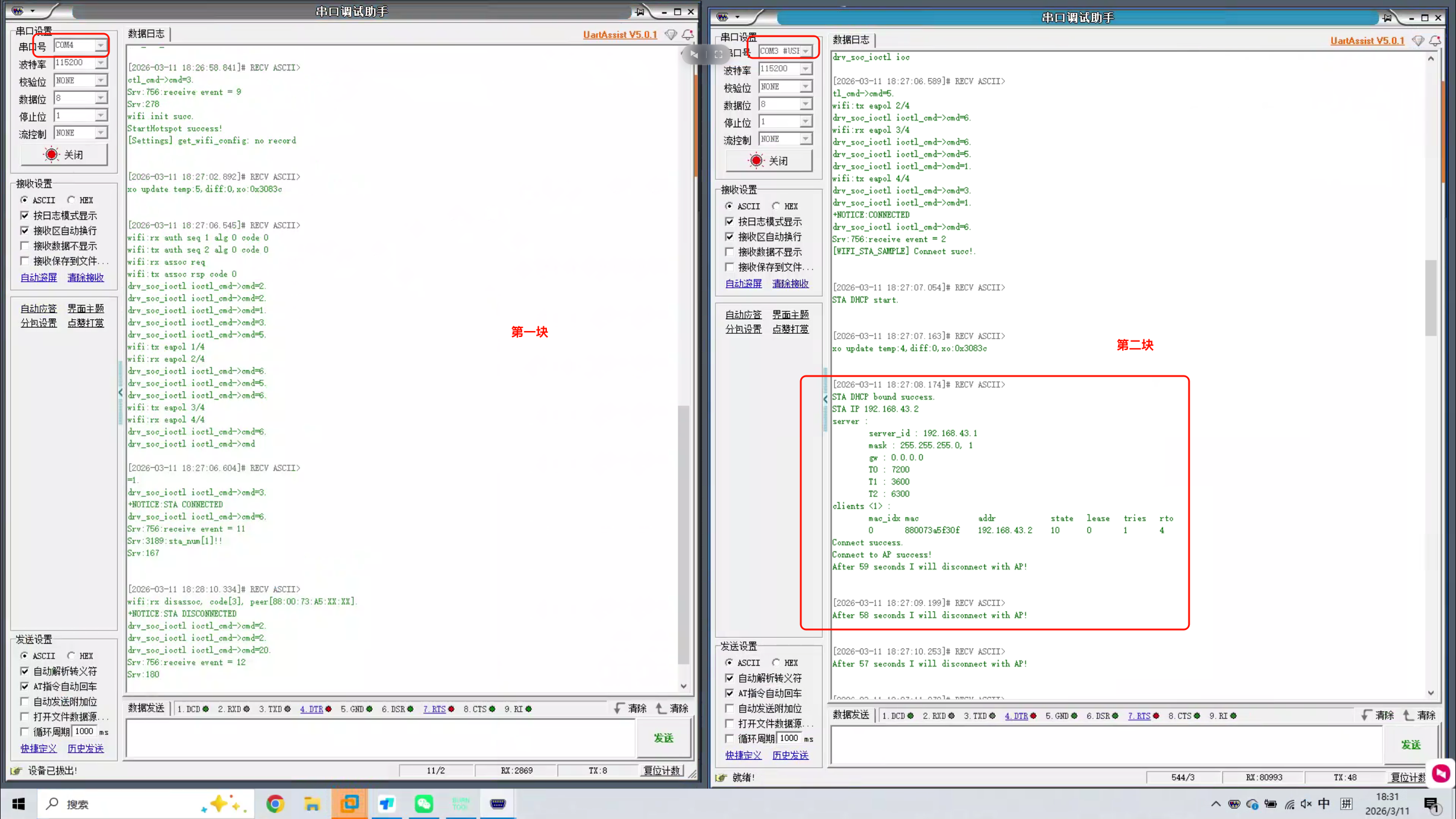

10. DHCP 与 IP 获取

[wifi_sta] connect_to_hotspot: DHCP start ...
...
[wifi_sta] connect_to_hotspot: netifapi_dhcp_is_bound OK
server :
    server_id : 192.168.77.1
    mask : 255.255.255.0, 1
    gw : 192.168.77.1
    T0 : 1800
    T1 : 900
    T2 : 1575
clients <1> :
    mac_idx mac             addr            state   lease   tries   rto
    0       de00734ec5c2    192.168.77.30   10      0       1       4
[wifi_sta] connect_to_hotspot: End. STA Connected.

• netifapi_dhcp_is_bound OK：DHCP 已绑定，设备拿到 IP。
• 服务器：192.168.77.1，掩码 255.255.255.0，网关 192.168.77.1；租期 T0/T1/T2 为 1800/900/1575 秒。
• 客户端：MAC de:00:73:4e:c5:c2（与前面 mac_addr 一致），IP 192.168.77.30，state 10 表示已绑定。
• End. STA Connected.：connect_to_hotspot() 正常返回，自动连接流程结束。

11. 连接成功后的 UI 与语音

[LvglTask] osMessageQueueGet: msg[3]
[1302Task] osMessageQueueGet: msg[8]

• msg[3]：显示任务再次收到 eDisp_WiFi_St_Update，界面会显示“WiFi 连接成功！”并更新状态栏。
• msg[8]：1302 任务收到 eAud_NetConned（网络已连接），可播放“已连网”等语音提示。

#前提条件

• 小鸿源码已编译完成，已形成烧录文件，在~/xiaohong/out/xiaohong/xiaohong/ws63-liteos-app目录下（此目录为你的实际项目路径）可以看到编译的镜像文件。
• macOS设备已下载安装CH341SER_MAC、串口终端工具sscom、烧录工具ws63flash。
• 将小鸿通过USB线缆连接到macOS设备。
• 已完成Ubuntu共享文件映射到macOS。

#工具安装

#CH341SER_MAC安装

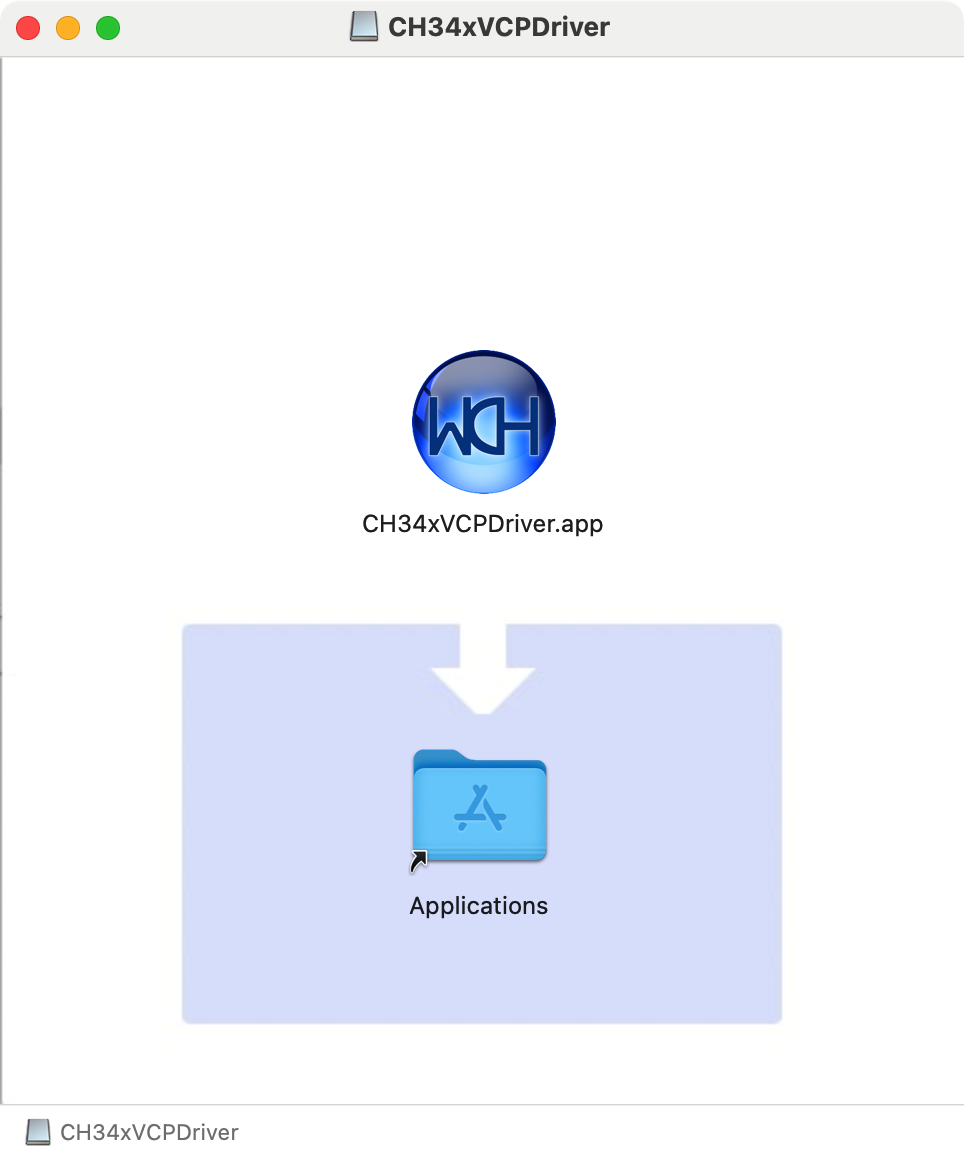

• 解压CH341SER_MAC.ZIP压缩包，点击CH34xVCPDriver.dmg打开安装向导，点击CH34xVCPDriver.cpp图标拖拽到Applications中进行安装。

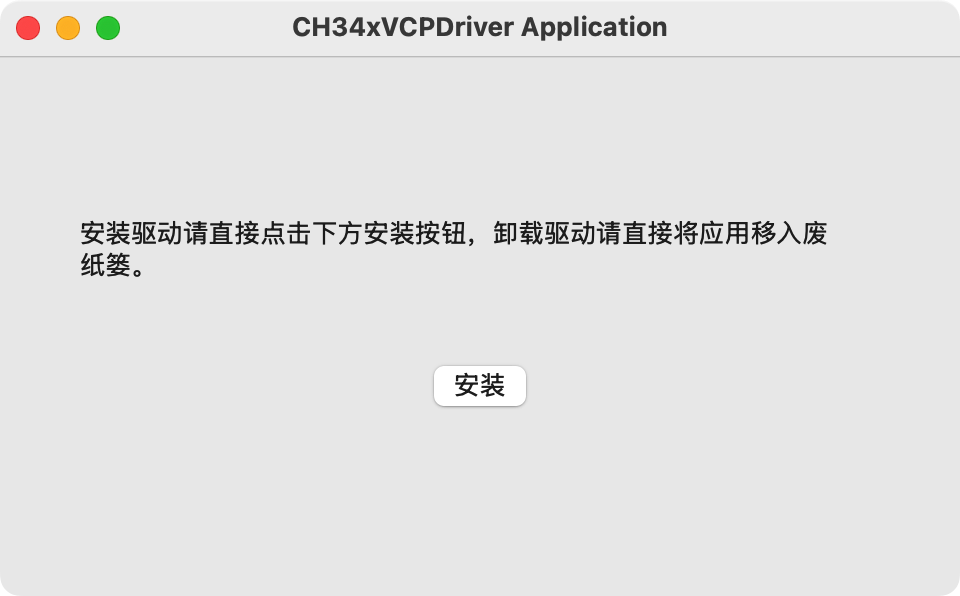

• 程序安装完成后，在启动台打开CH34xVCPDriver应用，点击“安装”按钮安装驱动。

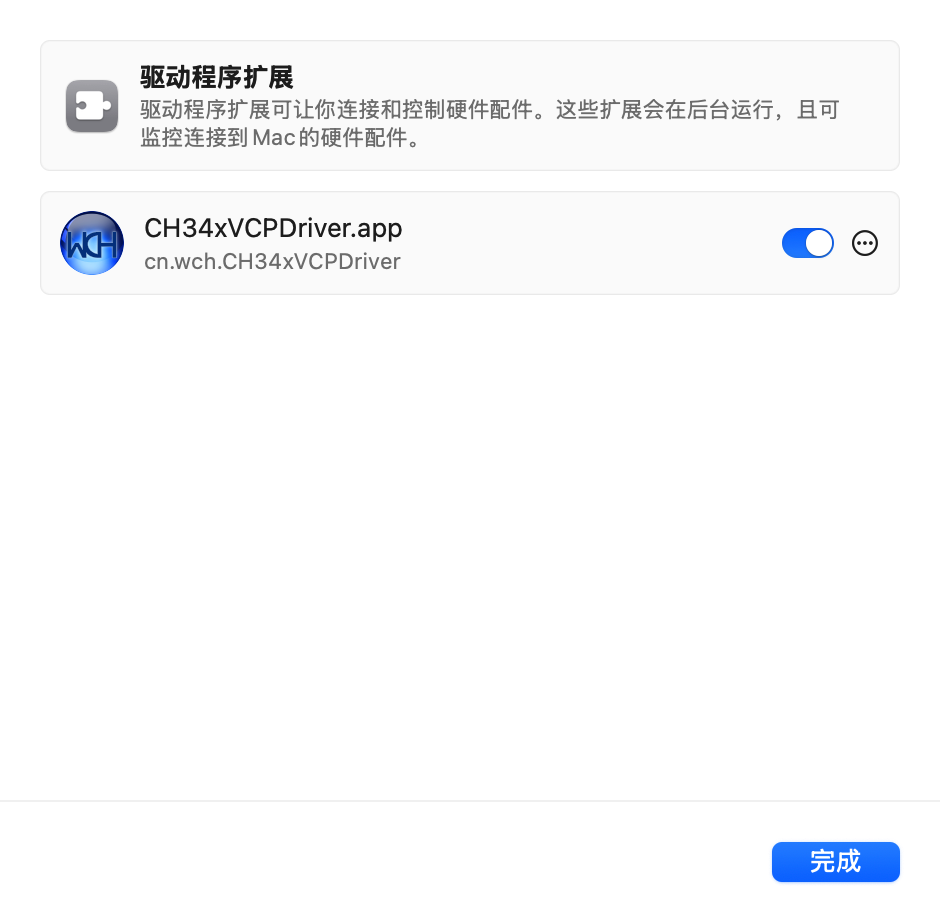

• 驱动安装完成后，需要打开设置 --> 通用 --> 登录项与扩展 --> 驱动程序扩展中CH34xVCPDriver.cpp。

#串口工具sscom安装

点击下载的sscom.dmg文件打开安装向导，如果没有出现向导窗口，需要点击“访达”页面左侧菜单栏“位置”中的“sscom”打开，然后拖拽sscom.app拖拽到applications中，完成安装在“启动台”打开sscom应用。

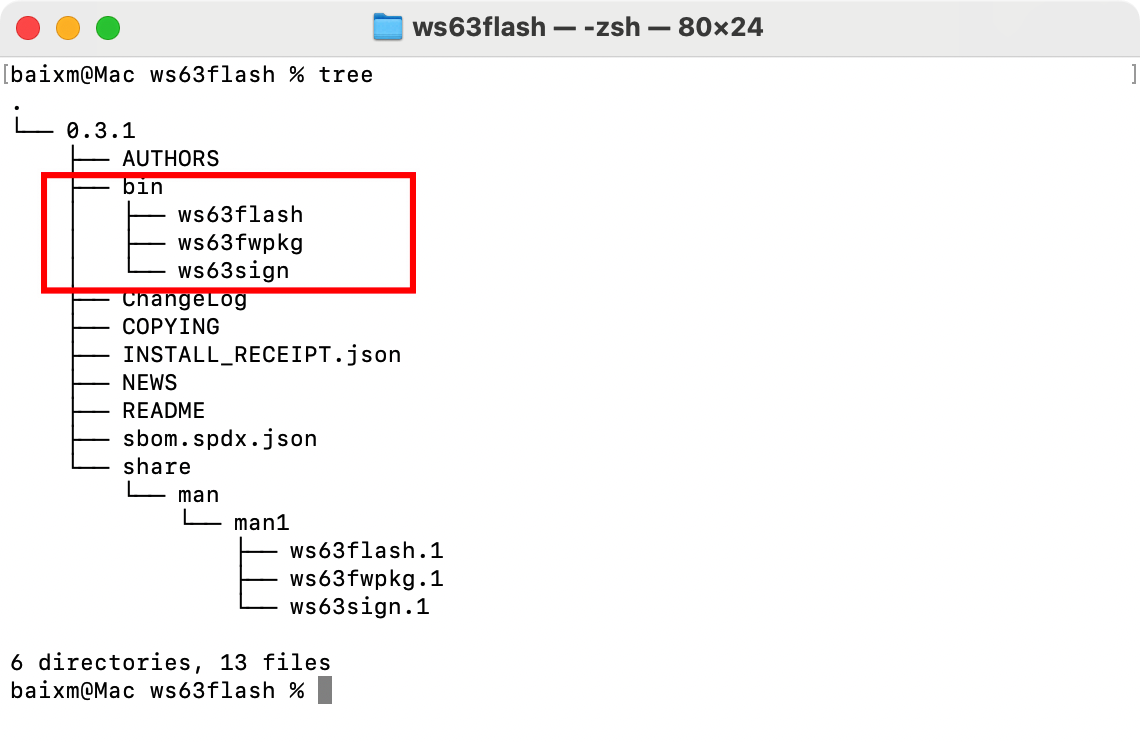

#烧录工具ws63flash

下载ws63flash-0.3.1-macos.zip文件并解压到指定文件夹，并在环境变量配置文件.zshrc或者.bashrc最后一行添加export PATH=~/Tools/ws63flash/0.3.1/bin:$PATH配置全局环境变量，然后再执行source .zshrc或者source .bashrc使环境生效。

#完成Ubuntu共享文件映射到macOS

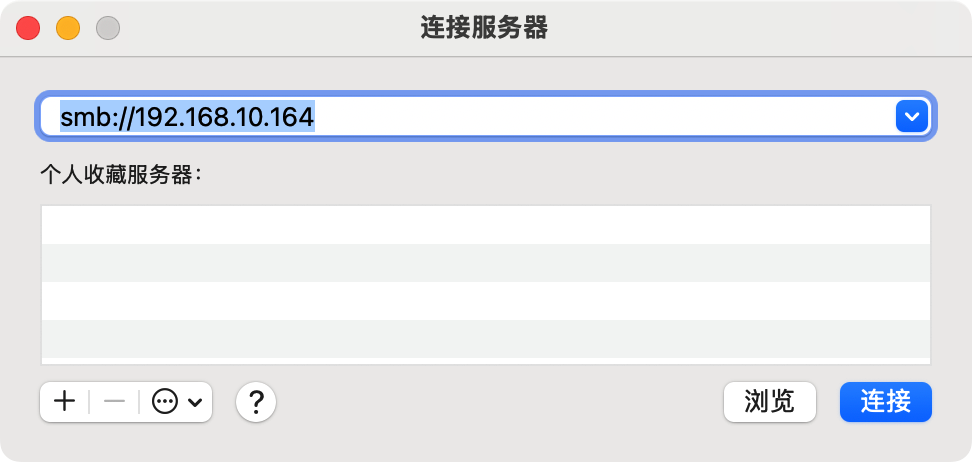

在“访达”顶部菜单栏“前往 --> 连接服务器”，打开连接服务器窗口，输入smb://ubuntu服务器地址，点击“连接”按钮，在弹出的窗口中选择具体的文件夹。完成后会在访达左侧菜单栏中显示当前映射的服务器。

#开始烧录

打开终端，进入服务器中已经编译完成的镜像目录cd /Volumes/Ohos/A_OH60T/out/xiaohong/xiaohong/ws63-liteos-app，小鸿通过USB线缆连接到macOS设备，在终端输入ws63flash --flash /dev/c然后按补全健Tab可以查看当前的串口信息，然后选择自己的设备串口，比如当前应该是cu.wchusbserial110%设备。

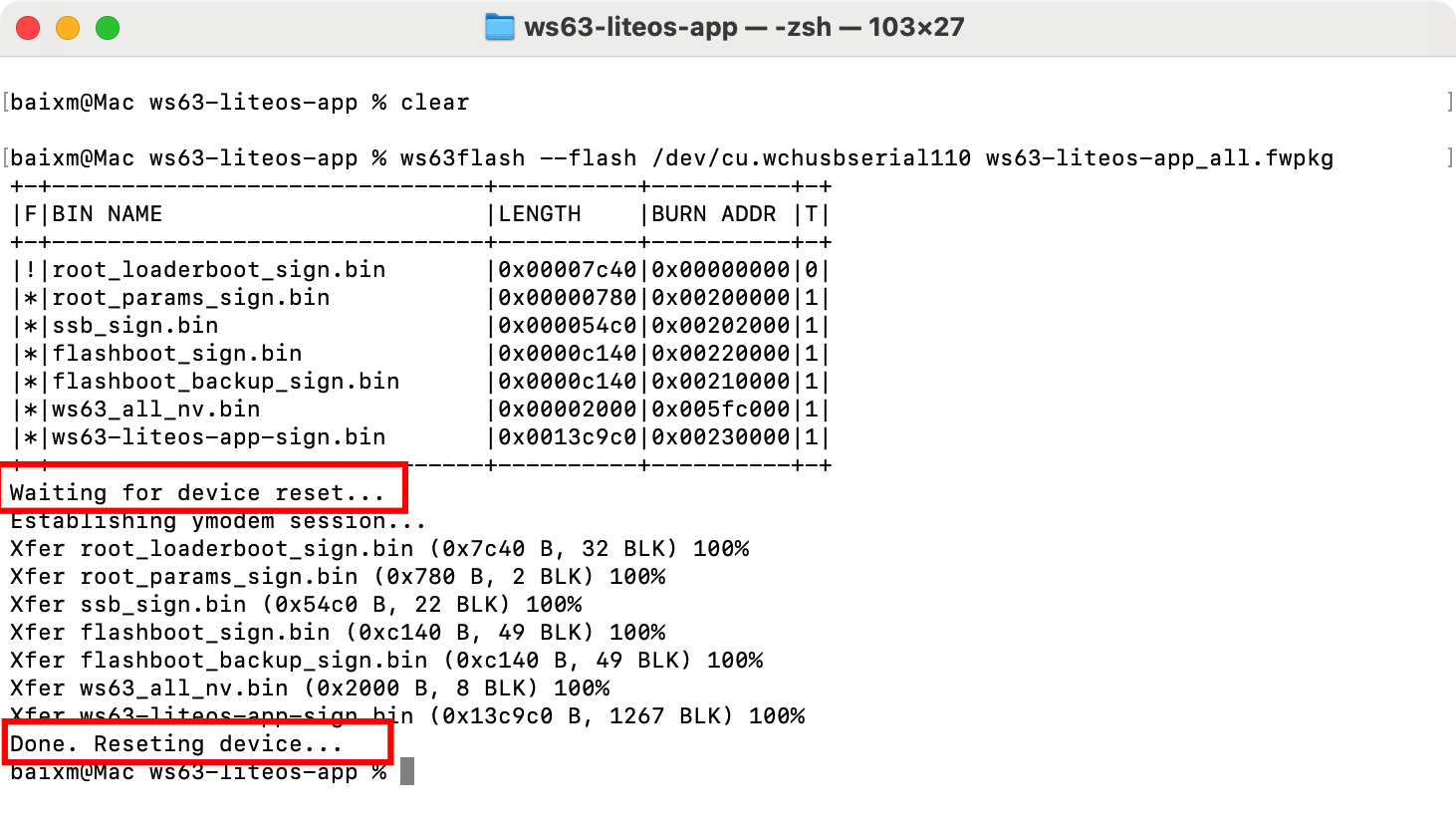

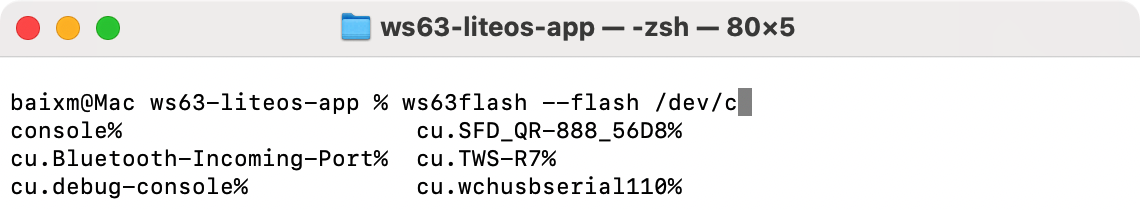

接着补全镜像信息。完整的命令是ws63flash --flash /dev/cu.wchusbserial110 ws63-liteos-app_all.fwpkg，然后按回车，终端显示等待连接，此时需要复位小鸿设备：

同时按下小鸿设备正上方的左右两个按键（音量加 + 和音量减 - 键，按键不分先后顺序）然后松开，即可对 WS63 芯片进行复位，烧录工具会自动识别并开始烧录。

#开机启动与日志查看

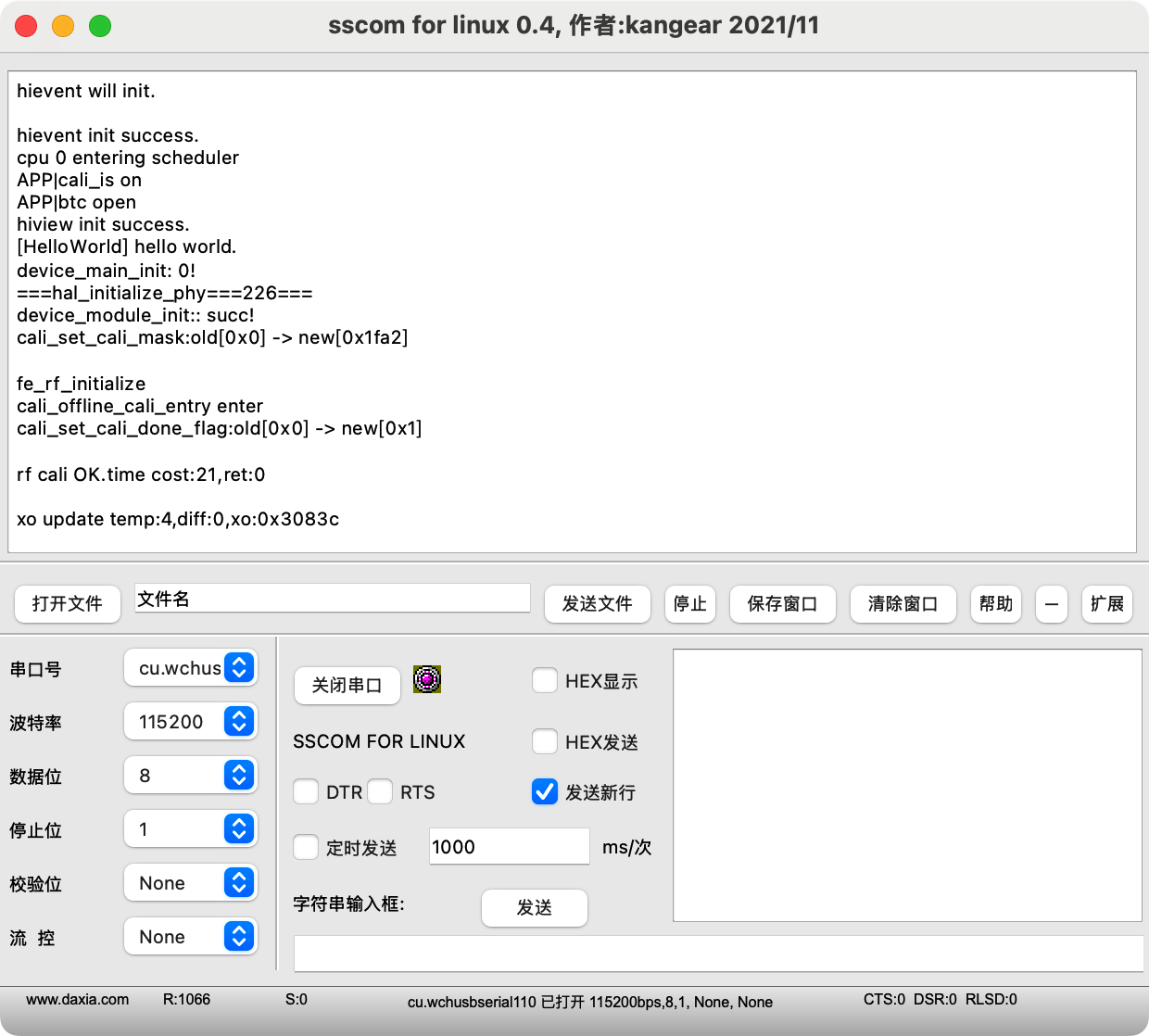

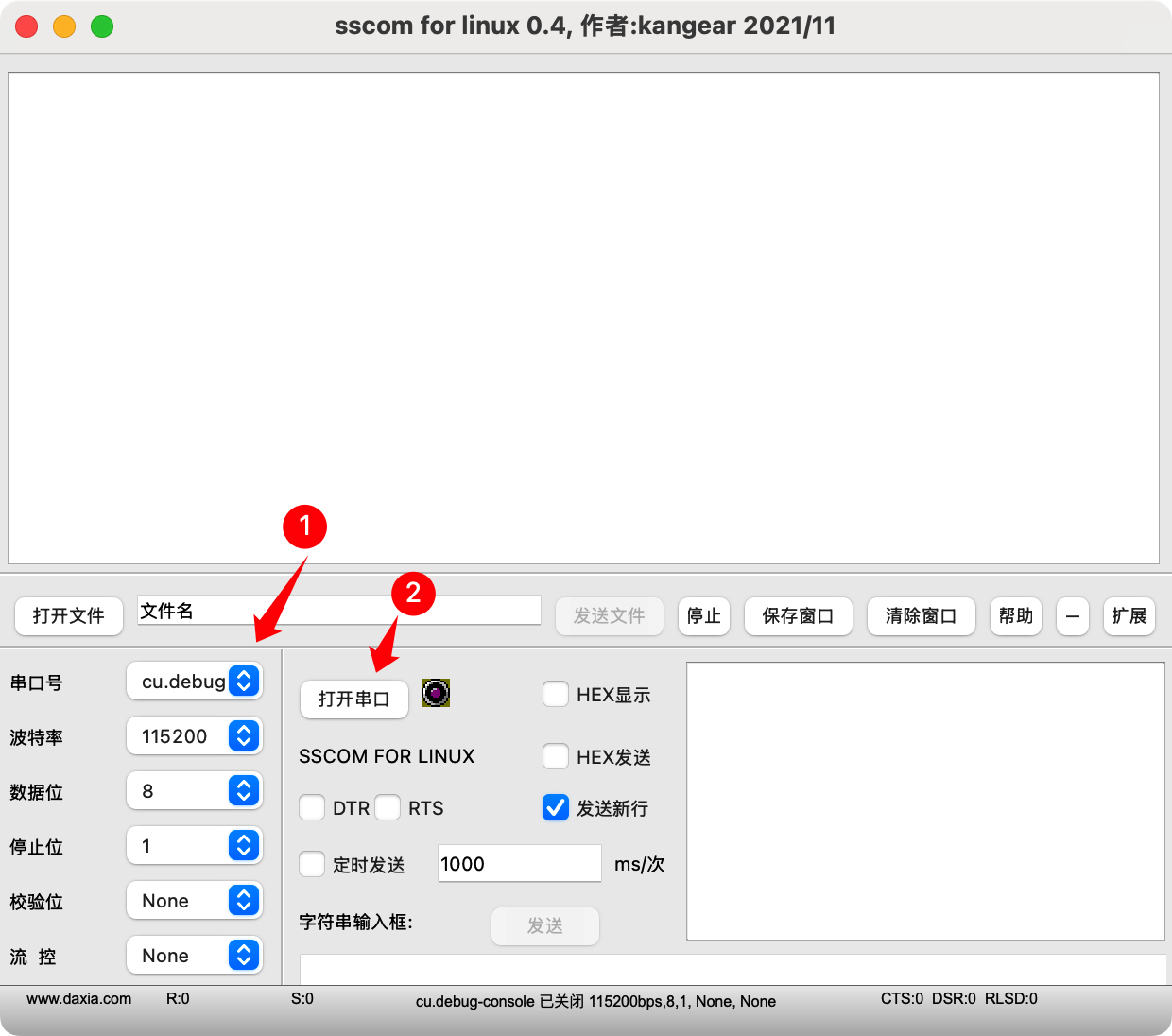

烧录完成后会自动重启，要查看日志，需要打开串口终端工具（如sscom），配置串口号、波特率（115200）、校验位（NONE）、数据位（8）、停止位（1）、流控制（NONE），然后点击“打开串口”按钮，重启设备会在窗口打印日志信息。如果串口号没有当前设备，需要重启串口工具sscom。

#案例列表

#使用说明

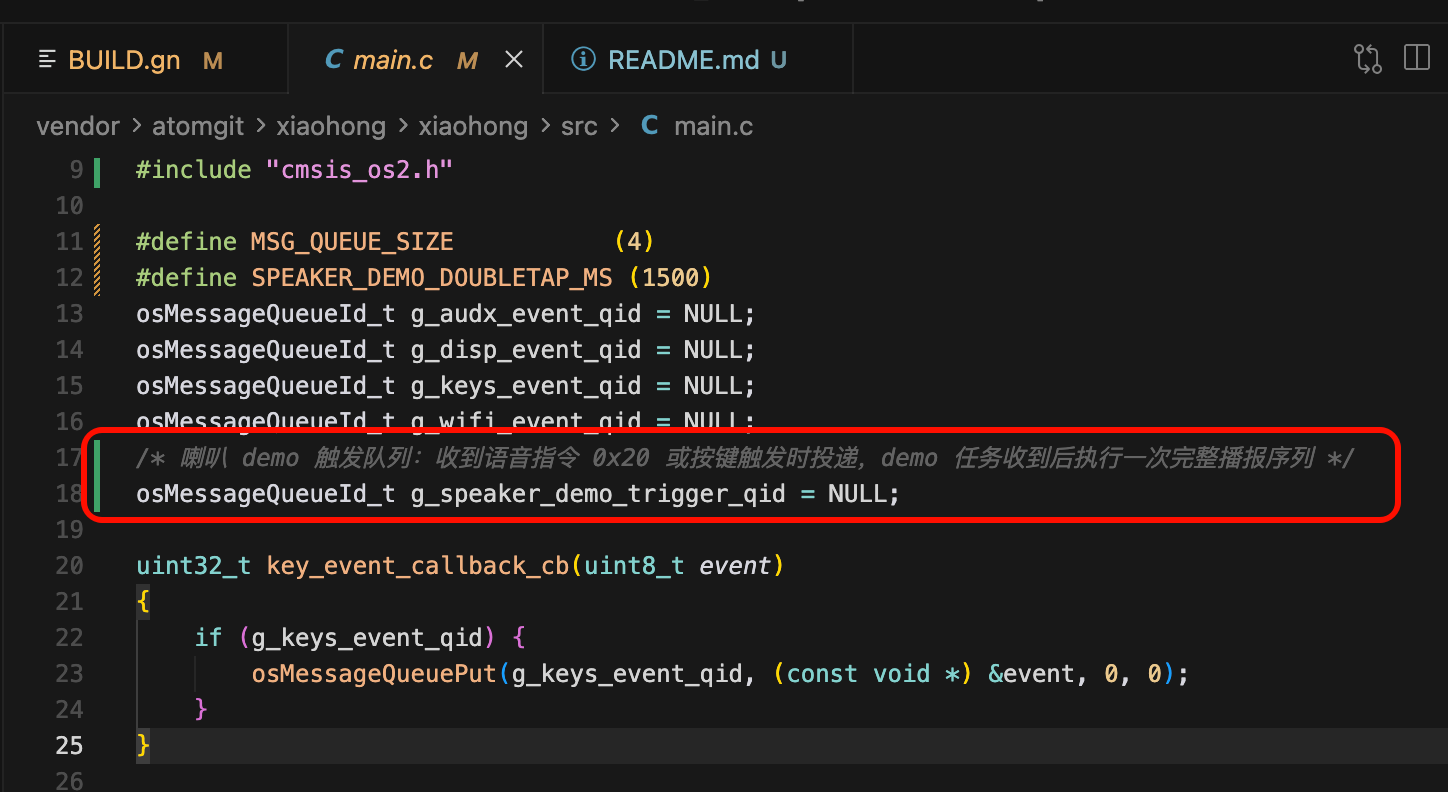

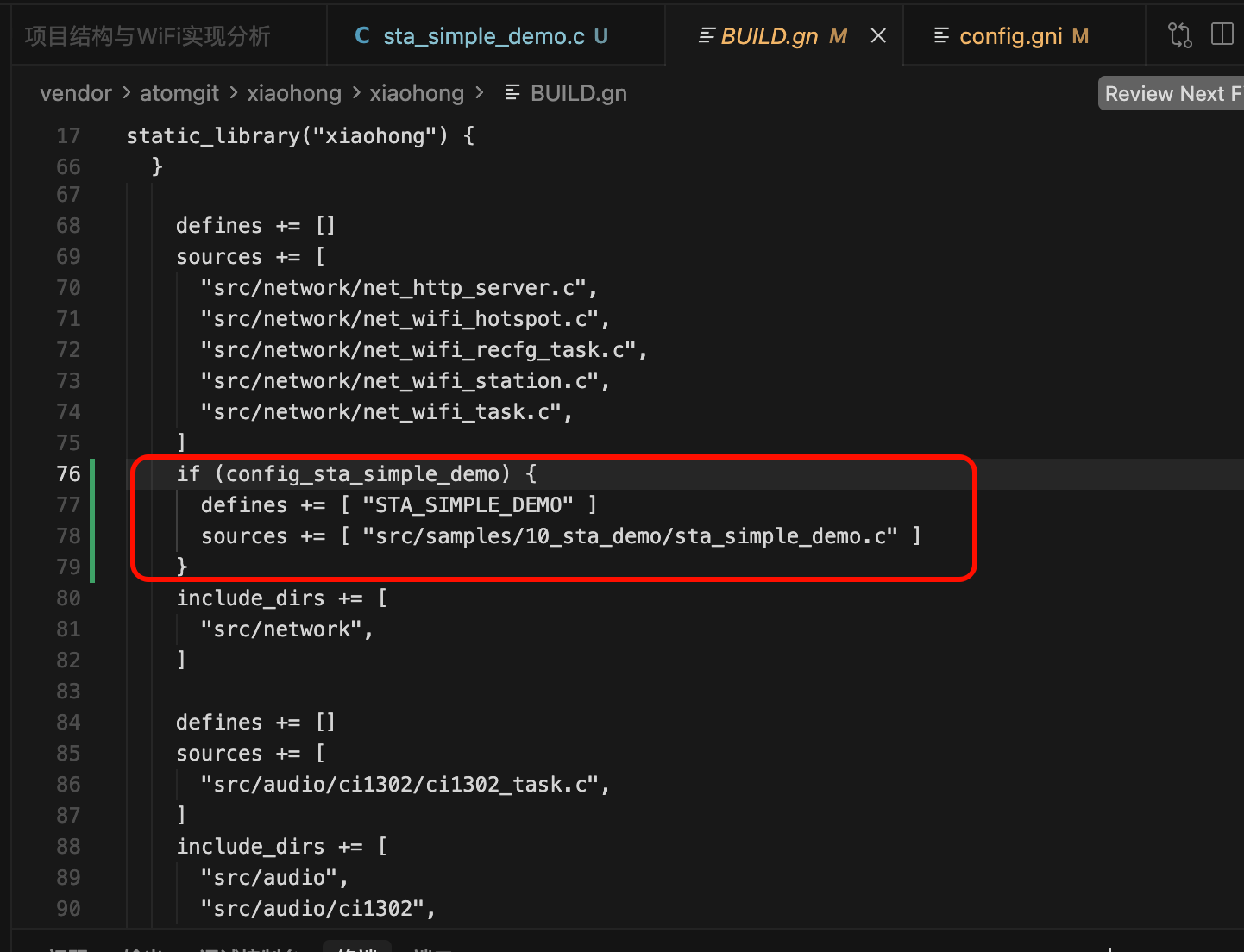

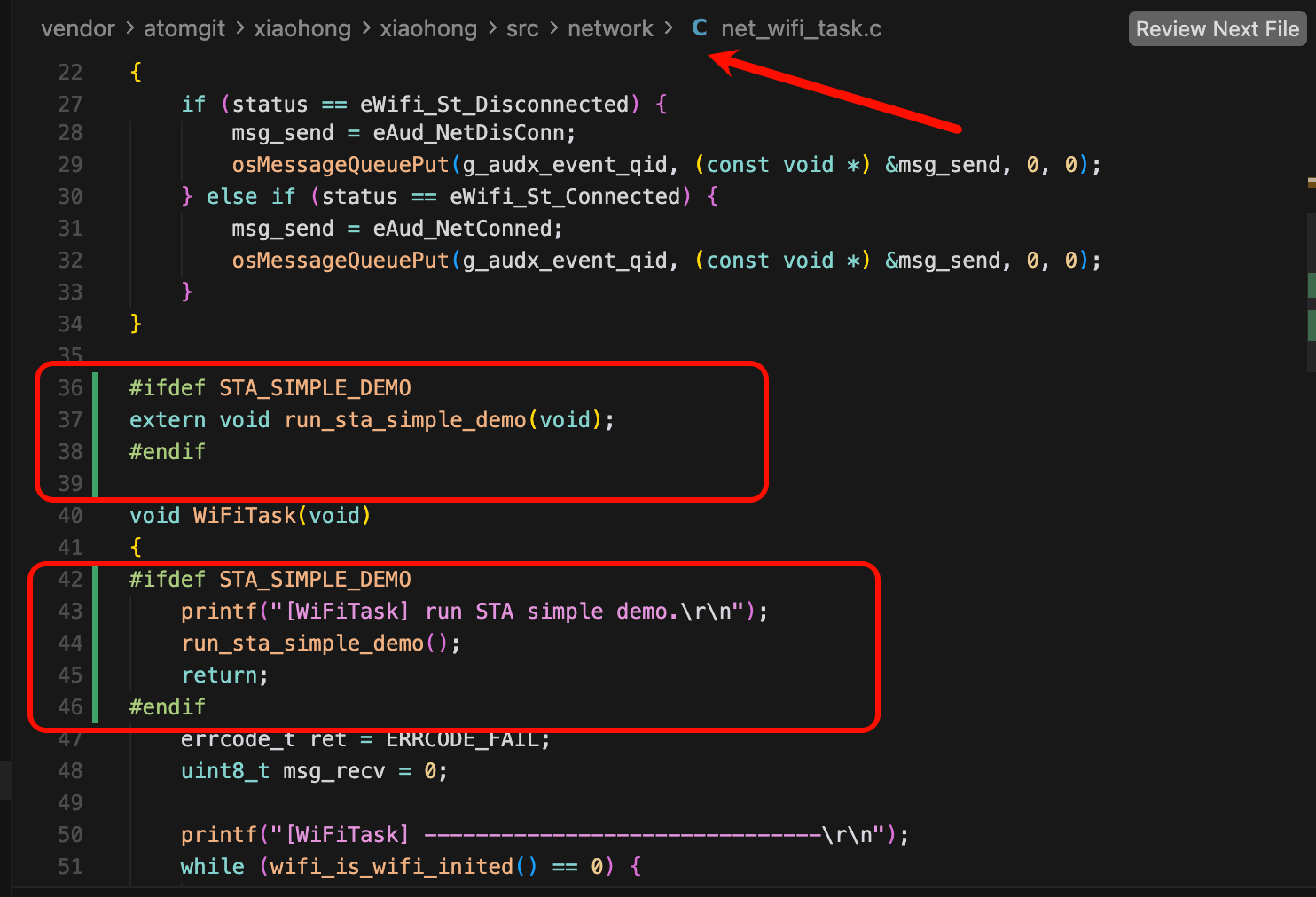

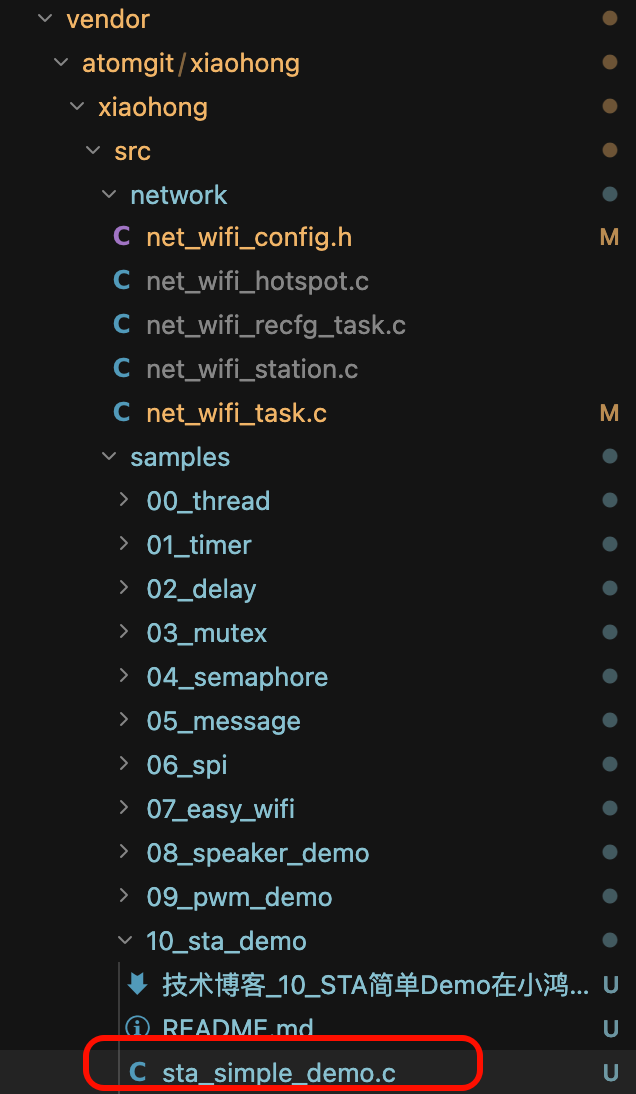

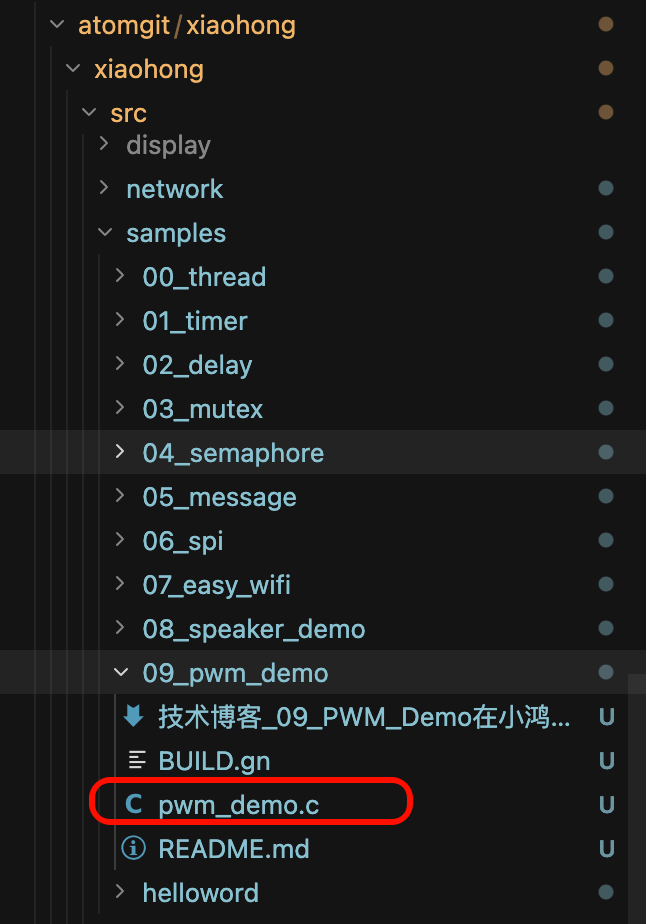

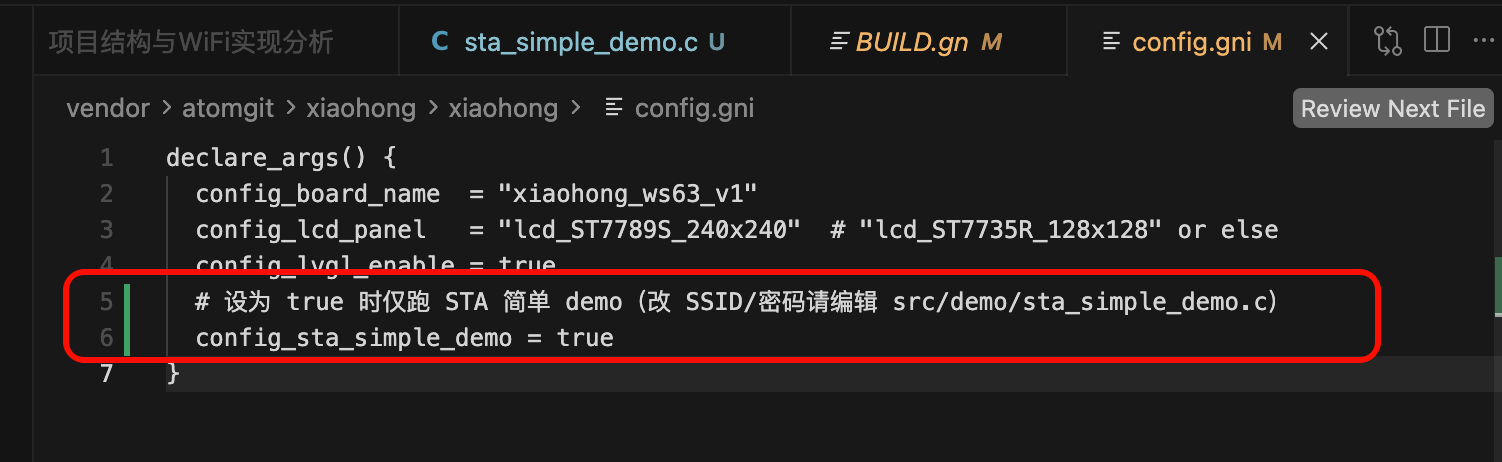

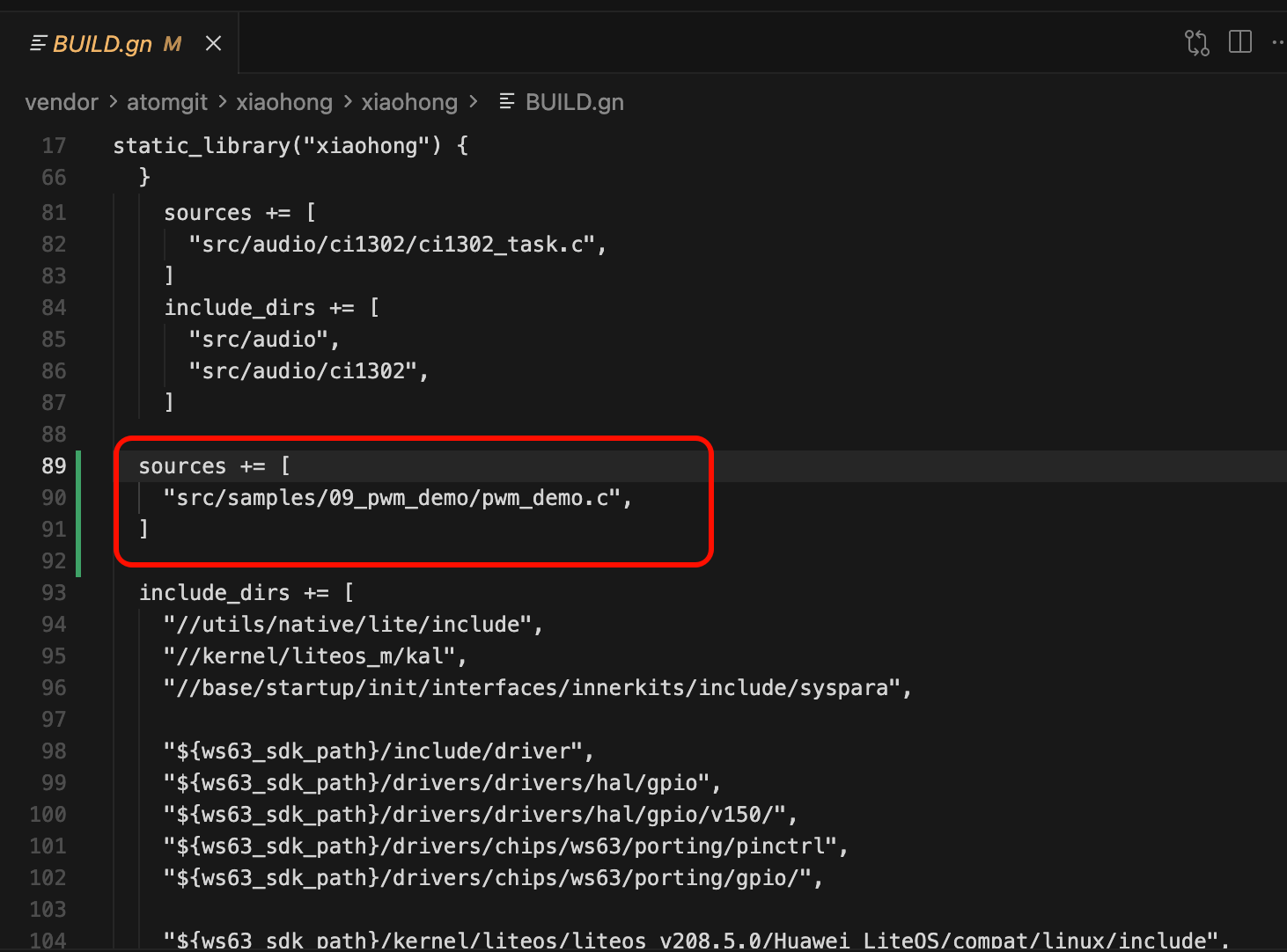

• 源码与编译：在 OpenHarmony 小鸿工程中，示例源码位于 vendor/atomgit/xiaohong/xiaohong/src/samples/，需在 vendor/atomgit/xiaohong/xiaohong/BUILD.gn 中将对应示例源文件加入 sources 后编译、烧录。
• 烧录与串口：烧录步骤、串口波特率（如 115200）及串口工具使用见《小鸿AI 固件烧录与启动指导手册》或各案例文档中的“烧录与验证”部分。

本文介绍在小鸿上运行应用/示例前，需要准备的软件环境，主要包括：USB 转串口驱动、串口调试助手、烧录工具。完成以下三步后，即可进行固件烧录与串口日志查看。

#一、CH341 USB 转串口驱动

开发板通过 USB 转串口芯片（如 CH341）与 PC 通信，用于烧录和串口打印。需先安装对应驱动，设备管理器中才会出现 COM 口（Windows）或 /dev/ttyUSB*（Linux）。

#1.1 Windows 安装

下载：

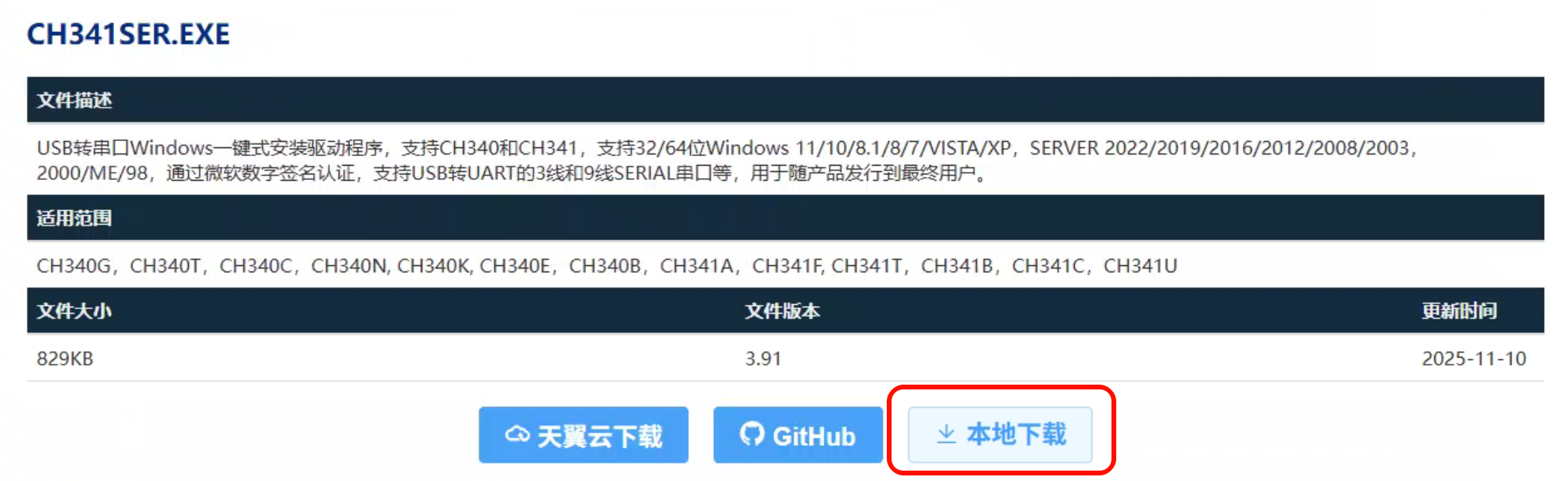

• 小鸿文档仓库（推荐）：CH341 USB 转串口 Windows/Linux 驱动程序

•

安装步骤：

1. 下载压缩包并解压。

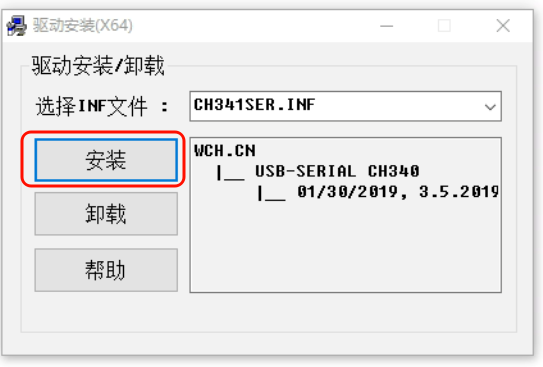

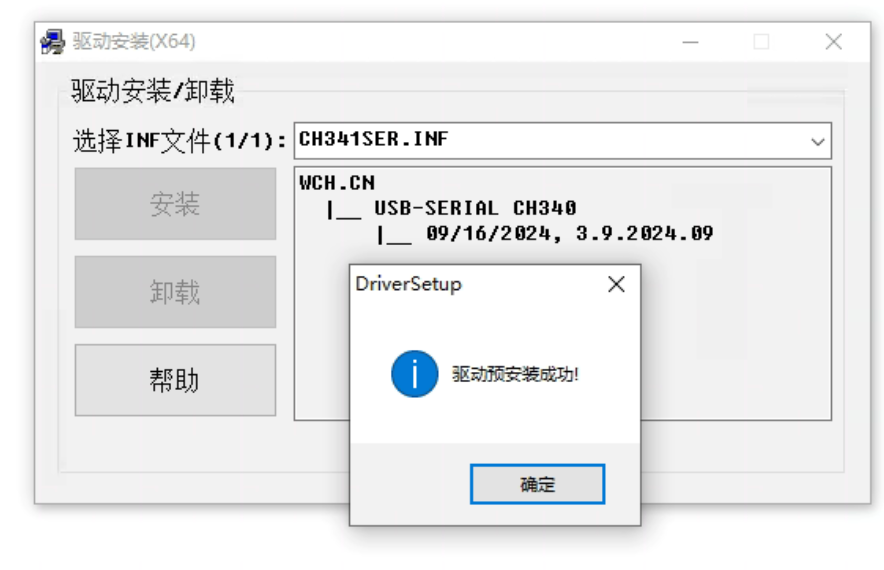

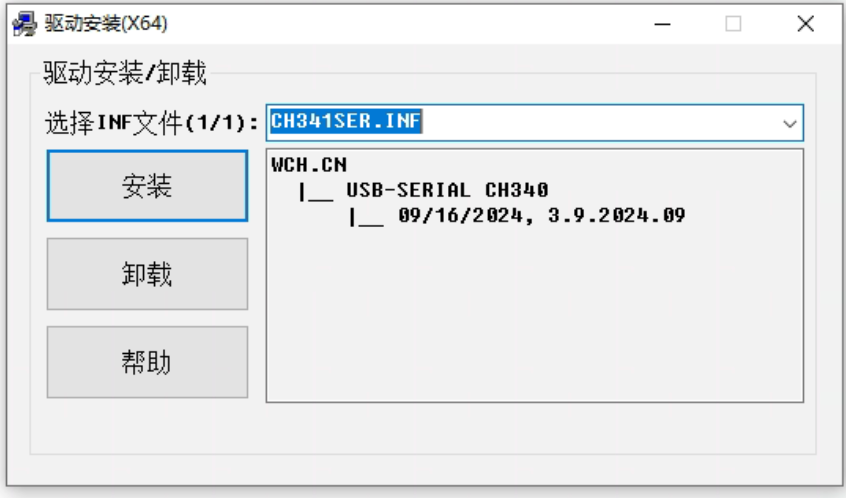

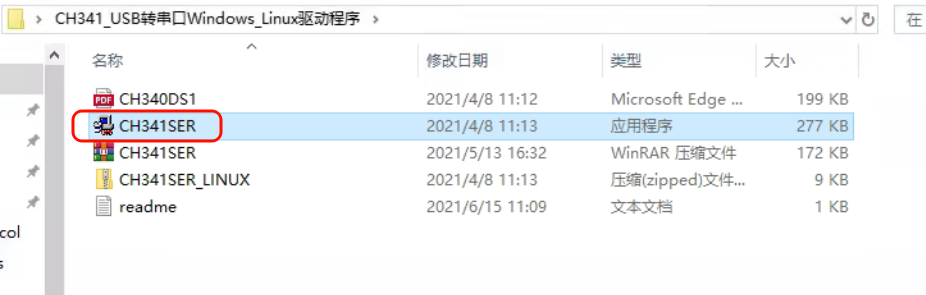

2. 双击运行 CH341SER.EXE，按提示完成安装/升级/卸载。

4. 安装完成后，在设备管理器的“端口(COM 和 LPT)”下应出现 USB-SERIAL CH341 (COMx)，记下 COM 口号（如 COM3），供串口助手和烧录工具使用。

支持系统： Windows 11/10/8.1/8/7/Vista/XP，支持 USB 转 3 线/9 线串口，常见波特率均支持（如 115200）。

#二、UartAssist 串口调试助手安装

串口助手用于查看开发板上电后的启动日志、应用 printf 输出等，便于调试和验证 Demo 是否运行成功。

#2.1 下载

• 小鸿文档仓库（推荐）：UartAssist 串口调试助手

#2.2 安装与使用特点

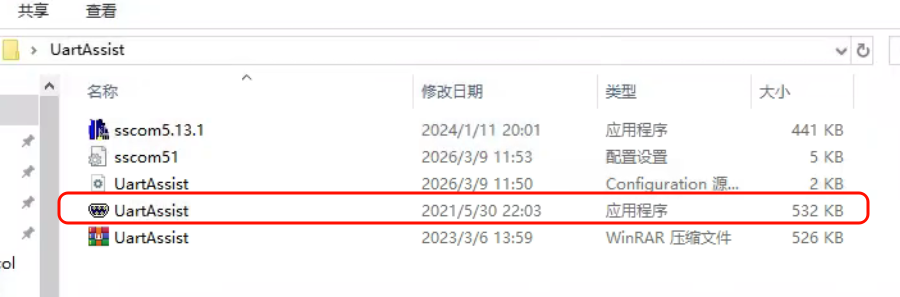

• 绿色软件：解压后通常仅有一个可执行文件（.exe），无需安装程序，直接双击运行即可。

• 系统要求：支持 Windows 各常见版本（如 Win7/8/10/11），32/64 位均可；不依赖 .NET Framework。

• 首次使用：

1. 将 CH341 驱动装好，用 USB 连接开发板，确认设备管理器中已有对应 COM 口。

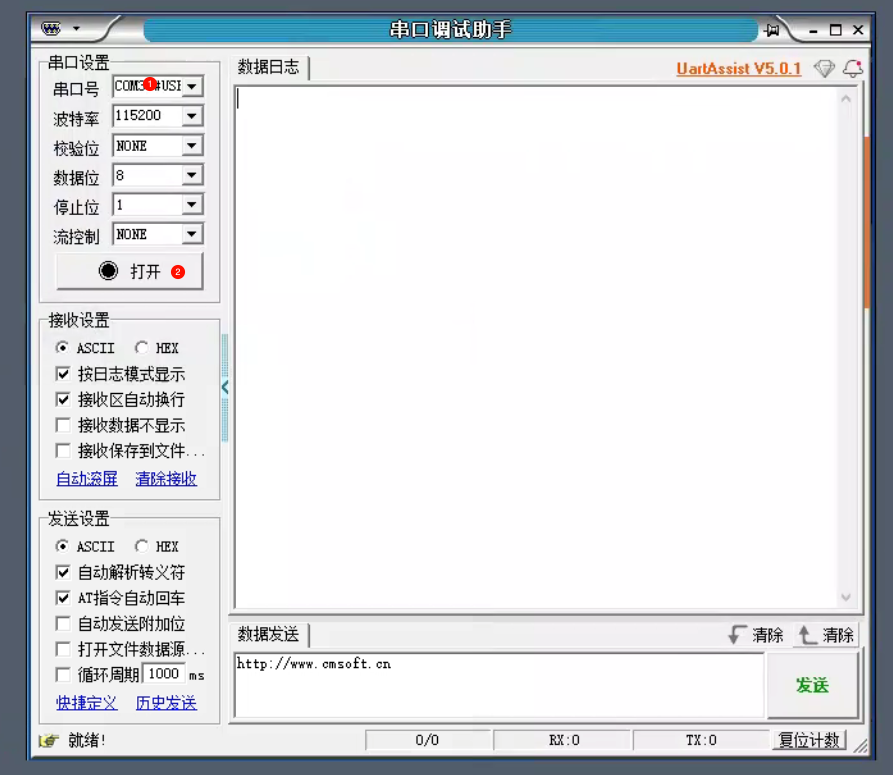

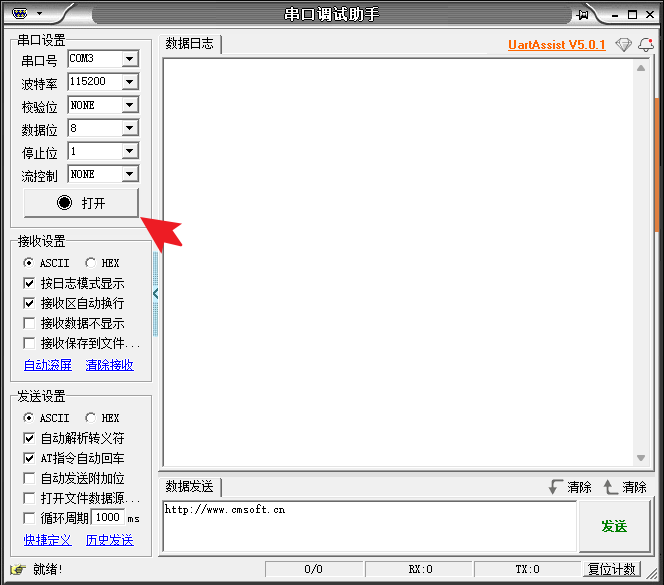

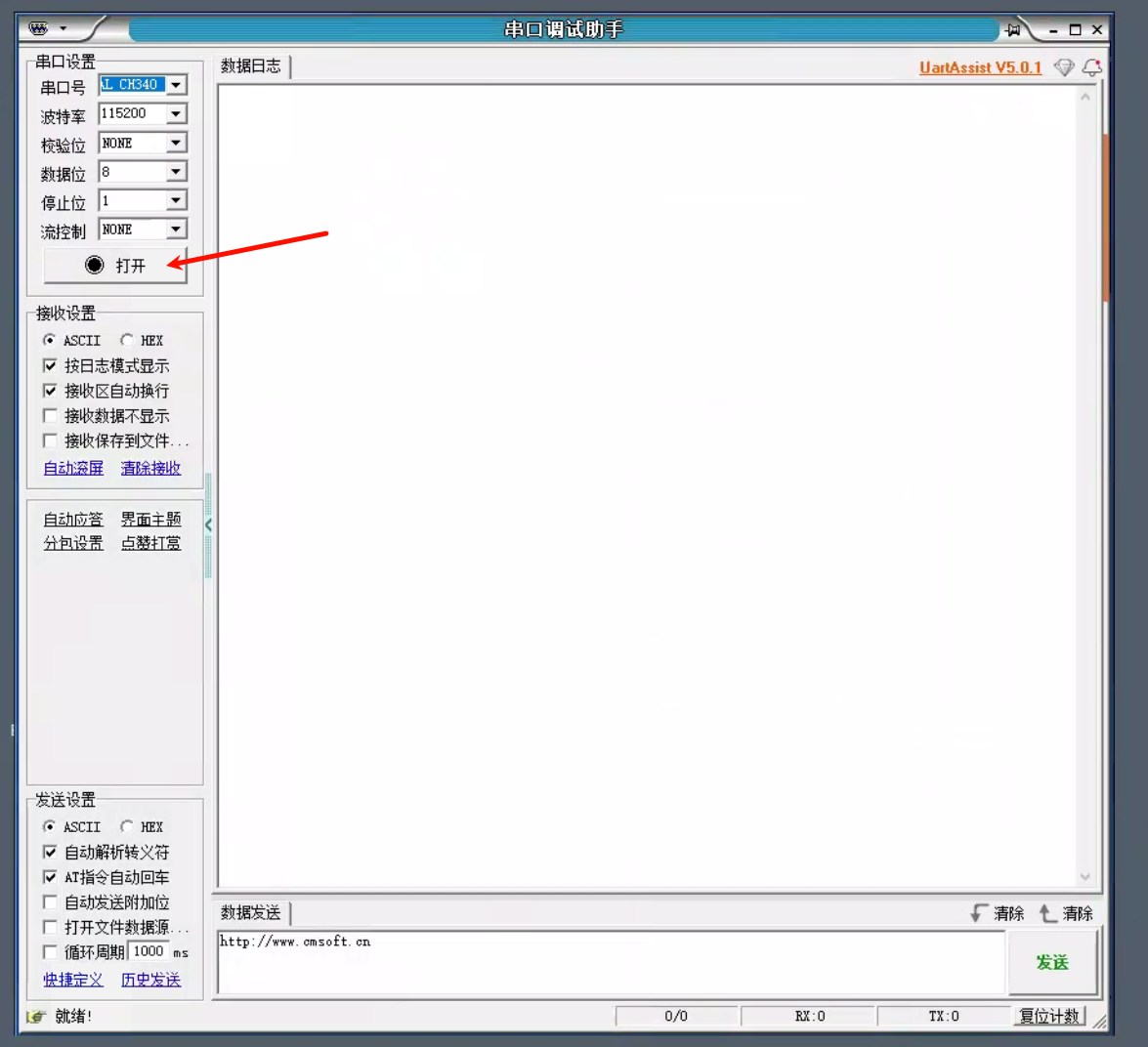

2. 打开 UartAssist，在“串口设置”中选择正确 COM 口，波特率 设为 115200（与开发板日志输出一致），数据位 8、停止位 1、校验无、流控无。

3. 点击“打开”串口，然后给开发板上电或复位，即可在接收区看到启动与运行日志。



#2.3 常用设置小结

若收不到数据，请确认：COM 口是否选对（多口设备需区分烧录口与日志口）、TX/RX 是否交叉连接、波特率是否与系统配置一致。

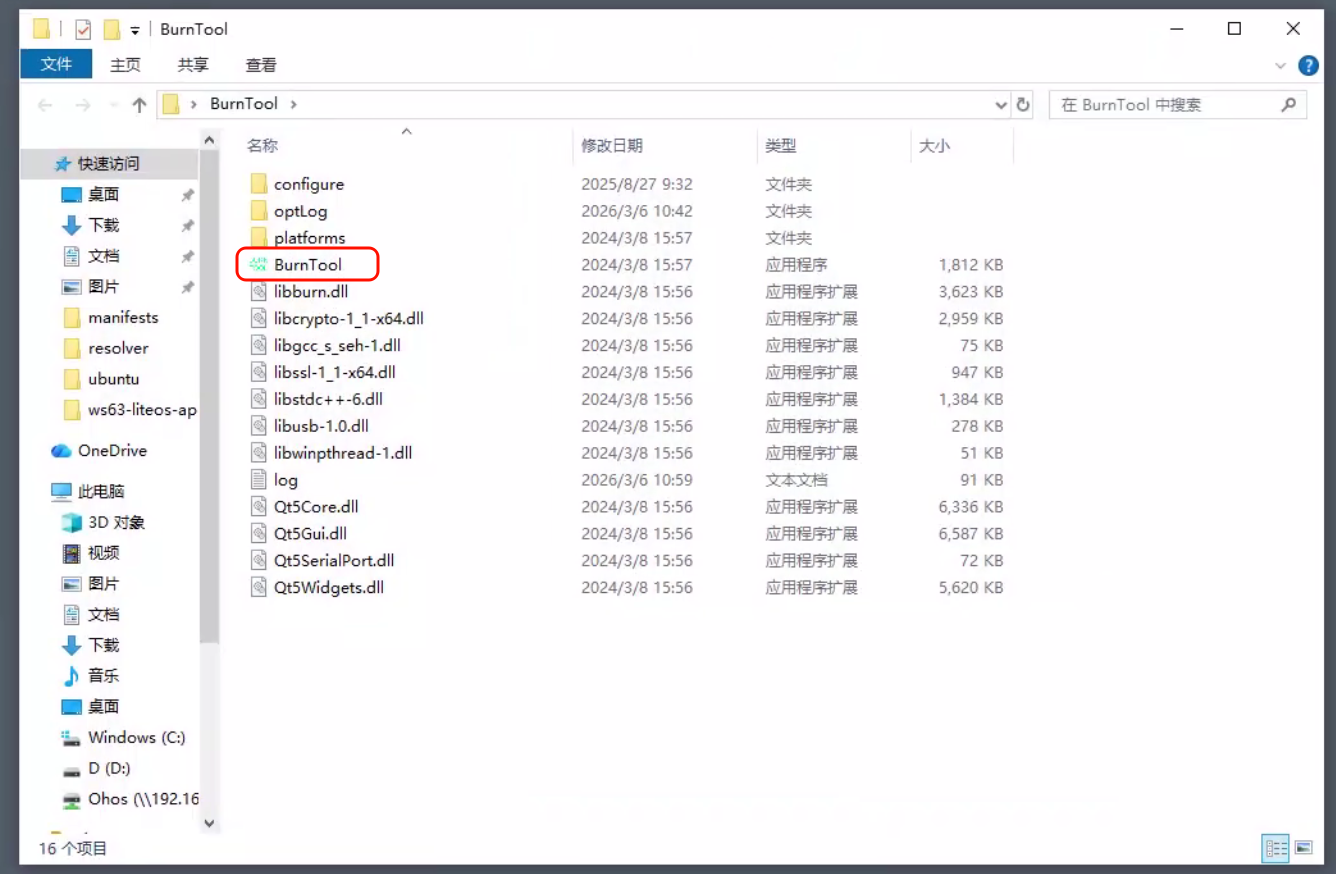

#三、BurnTool 烧录工具安装

编译生成的固件（如 .fwpkg）需通过烧录工具写入开发板。小鸿/WS63 方案常用 BurnTool 或厂商提供的专用烧录工具。

#3.1 获取与安装

• 小鸿文档仓库（推荐）：BurnTool 烧录工具
•
• 安装方式：
• 若为绿色版：解压到任意目录，运行主程序即可。
• 若为安装包：双击安装程序，按向导完成安装，之后从开始菜单或安装目录启动。

#3.2 固件路径（小鸿工程）

在小鸿工程中完整编译后，常规固件输出路径为：

out/xiaohong/xiaohong/ws63-liteos-app/ws63-liteos-app_all.fwpkg

烧录时在 BurnTool 中选择上述 ws63-liteos-app_all.fwpkg（或当前工程文档中标注的固件名）进行烧写。

#3.3 烧录步骤概要

1. 连接：使用 USB 线连接开发板与 PC（若烧录与日志共用同一 USB 口，则只需一根线；若分开，则按板子说明连接烧录口）。
2. 驱动：确保 CH341（或板载 USB 转串口芯片）驱动已安装，设备管理器中能看到对应 COM 口。
3. 打开 BurnTool：选择与开发板对应的 串口（COM 口） 和 波特率（按工具或文档要求，常见为 115200 或更高）。
4. 选择固件：在工具中指定固件文件路径，如 ws63-liteos-app_all.fwpkg。
5. 进入烧录模式：按工具提示操作，通常需要 点击“连接/开始”后，短按开发板复位键，使板子进入烧录模式。
6. 等待完成：烧录进度条走完后，按提示再次复位或重新上电，使设备从新固件正常启动。
7. 查看日志：用 UartAssist 打开日志串口（若与烧录口不同需切换 COM 口），波特率 115200，复位板子即可查看启动与 Demo 打印。

#四、环境自检清单

在运行 Demo 前，建议逐项确认：

完成以上软件环境搭建后，即可进行“编译 → 烧录 → 串口查看”的完整流程，并对照《在小鸿上运行 00_thread 技术实践》等文档验证 Demo 输出。

文档说明：本文聚焦运行 Demo 前的软件环境（驱动、串口助手、烧录工具），硬件接线与板级差异请以具体开发板说明为准。驱动与工具下载链接请以厂商/官网最新页面为准。

#一、背景与目标

#1.1 小鸿与 HelloWorld 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS-M 适配）做多任务调度。

HelloWorld 是小鸿 samples 内的一个最小示例（目录名为 00_helloworld），在系统启动时通过 APP_FEATURE_INIT 注册初始化函数，在串口打印一行 [HelloWorld] hello world.。将其集成到小鸿上，可以：

• 快速验证小鸿工程编译、烧录与串口输出是否正常；
• 作为“第一个可运行 demo”的参考，便于后续添加其他 sample。

#1.2 本文目标

• 说明 HelloWorld demo 所在目录与构建方式（samples/00_helloworld，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明如何通过串口查看运行结果；
• 给出预期日志与“如何判断成功”的结论。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，HelloWorld 位于 samples/00_helloworld）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

HelloWorld 以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/00_helloworld，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

HelloWorld 已放在小鸿 vendor 包内，无需再拷贝到主库目录：

• 目录：vendor/atomgit/xiaohong/samples/00_helloworld/；
• 源文件：helloworld.c；
• 构建目标：本目录下的 static_library("helloworld")，由 samples/BUILD.gn 以 feature "00_helloworld:helloworld" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 00_helloworld/
        ├── BUILD.gn            # static_library("helloworld")
        ├── helloworld.c        # 演示源码
        └── README.md           # 操作说明

若从别处拷贝示例，请将 00_helloworld 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用 HelloWorld

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "00_helloworld:helloworld"（未注释）：

lite_component("app") {
  features = [
    "00_helloworld:helloworld",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "helloworld"：

"helloworld"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "helloworld"：

"helloworld"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 代码说明（无需再改）

当前 helloworld.c 逻辑非常简单：使用 ohos_init.h 的 APP_FEATURE_INIT 注册一个初始化函数，在系统启动时执行一次 printf：

#include <stdio.h>
#include "ohos_init.h"

static void HelloWorldEntry(void)
{
    printf("[HelloWorld] hello world.\r\n");
}

APP_FEATURE_INIT(HelloWorldEntry);

无需额外适配，与 00_thread 使用同一套启动与打印方式。

#四、运行逻辑简述

• 系统启动后，通过 APP_FEATURE_INIT(HelloWorldEntry) 调用 HelloWorldEntry；
• HelloWorldEntry 内执行一次 printf("[HelloWorld] hello world.\r\n")；
• 串口上会看到一条带 [HelloWorld] 前缀的日志，便于确认 demo 已执行。

#五、编译

在 OpenHarmony 工程根目录下依次执行以下命令（建议分步执行，便于排查问题）。

1. 清理上次编译产物（避免旧 out 与缓存干扰）

rm -fr out/xiaohong/xiaohong/ .ccache/*

2. 选择产品与系统类型

hb set

按提示依次选择，最终应显示为：

OHOS Which os_level do you need?  mini
OHOS Which product do you need?  xiaohong

3. 全量编译并生成固件

hb build -f

编译成功后，固件生成路径为：out/xiaohong/xiaohong/ws63-liteos-app（Windows 下如 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app）。

#六、烧录

以下内容来自《小鸿AI 固件烧录与启动指导手册》固件烧录与启动说明。

#6.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#6.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#七、串口输出与结果分析

#7.1 串口连接（查看日志）

准备：

• CH341 USB 转串口驱动：若在运行 demo 前环境搭建时已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过；未安装则需先安装，否则无法识别串口。

• 串口工具：从仓库下载 UartAssist 并解压使用。

烧录完成后，按以下步骤通过串口查看运行日志：

1. 打开 UartAssist，协议选择 SERIAL，端口选择小鸿对应的 COM 口；
2. 设置串口参数：波特率 115200，数据位 8，停止位 1，无校验、无流控；
3. 先打开串口连接；

4. 再给板子上电或复位，即可抓取完整启动与 HelloWorld 日志。

5. 在串口工具页面查看打印日志

#7.2 预期出现的日志

#7.3 实际运行日志（节选）

APP|dbg uart init ok.
APP|SDK Version: 1.10.106
...
[HelloWorld] hello world.
...

#7.4 如何判断“运行成功”

• 串口波特率 115200 下，在启动日志中能看到 [HelloWorld] hello world. 即表示：
• 小鸿工程已正确编译并烧录；
• HelloWorld demo 已通过 samples/BUILD.gn 的 features 及 config.py / ohos.cmake 纳入编译并打进 ws63-liteos-app 镜像；
• 系统启动时已执行 HelloWorld 初始化并完成一次日志打印。

#八、常见问题与排查

#九、小结

• 文件放哪里：HelloWorld demo 位于 vendor/atomgit/xiaohong/samples/00_helloworld/，内含 helloworld.c、BUILD.gn（static_library("helloworld")）及 README。若从别处拷贝，请将 00_helloworld 整目录放到 vendor/atomgit/xiaohong/samples 下。
• 改哪里能编译并打进镜像： 1. vendor/atomgit/xiaohong/BUILD.gn：group("xiaohong") 的 deps 中须包含 "samples:app",； 2. vendor/atomgit/xiaohong/samples/BUILD.gn：features 中须包含未注释的 "00_helloworld:helloworld"； 3. device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py：'ws63-liteos-app' 的 ram_component 中须添加 "helloworld"； 4. device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake：ws63-liteos-app 对应的 COMPONENT_LIST 中须添加 "helloworld"。
• 编译时先执行 清理（rm -fr out/xiaohong/xiaohong/ .ccache/*），再 hb set（选择 mini + xiaohong），最后 hb build -f。烧录后，用串口工具以 115200 波特率连接，上电或复位后看到 [HelloWorld] hello world. 即可判定 HelloWorld demo 在小鸿上运行成功。

文档版本：与 vendor/atomgit/xiaohong/samples/00_helloworld/README.md 集成与编译步骤保持一致。
相关目录：vendor/atomgit/xiaohong/samples/00_helloworld/（helloworld.c、BUILD.gn、README.md）。

#一、背景与目标

#1.1 小鸿与 01_timer 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS-M 适配）做多任务调度。

01_timer 是小鸿工程内的一个软件定时器示例，演示 CMSIS-RTOS2 的周期定时器（osTimerNew、osTimerStart、osTimerStop、osTimerDelete）的创建、启动、回调与停止。在系统启动时通过 APP_FEATURE_INIT 注册初始化函数，创建名为 timer_periodic 的线程，在该线程中创建周期 100ms 的定时器，回调累计 3 次后停止并删除定时器，并通过串口输出 [Timer Test] 日志。将其集成到小鸿上，可以：

• 验证小鸿工程下软件定时器 API 的编译与运行是否正常；
• 作为“定时器类 demo”的参考，便于后续做周期任务、超时检测等开发。

#1.2 本文目标

• 说明 定时器 demo 所在目录与构建方式（samples/01_timer，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明运行逻辑与串口预期输出；
• 给出预期日志与“如何判断成功”的结论。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，定时器示例位于 samples/01_timer）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

定时器示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/01_timer，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/01_timer/；
• 源文件：timer.c；
• 构建目标：本目录下的 static_library("timer_demo")，由 samples/BUILD.gn 以 feature "01_timer:timer_demo" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn
└── samples/
    ├── BUILD.gn
    └── 01_timer/
        ├── BUILD.gn            # static_library("timer_demo")
        ├── timer.c             # 演示源码
        └── README.md

若从别处拷贝示例，请将 01_timer 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用定时器示例

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "01_timer:timer_demo"（未注释）：

lite_component("app") {
  features = [
    "01_timer:timer_demo",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "timer_demo"：

"timer_demo"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "timer_demo"：

"timer_demo"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 代码介绍

本小节说明 timer.c 的编写思路与关键实现：通过 APP_FEATURE_INIT 注册启动任务，在任务中创建线程，在线程内使用 CMSIS-RTOS2 的 osTimerNew / osTimerStart / osTimerStop / osTimerDelete 完成周期定时器的创建、启动、回调计数与停止删除，并用串口打印 [Timer Test] 日志。核心代码如下（头文件与许可证从略，工程中以完整文件为准）。

/*
 * Copyright (C) 2024 HiHope Open Source Organization .
 * Licensed under the Apache License, Version 2.0 (the "License");
 * you may not use this file except in compliance with the License.
 * You may obtain a copy of the License at
 *     http://www.apache.org/licenses/LICENSE-2.0
 * Unless required by applicable law or agreed to in writing, software
 * distributed under the License is distributed on an "AS IS" BASIS,
 * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 * See the License for the specific language governing permissions and
 * limitations under the License.
 */
#include <stdio.h>
#include <unistd.h>

#include "ohos_init.h"
#include "cmsis_os2.h"

static int times = 0;

/* 定时器周期回调：每次被调用时 times 自增 */
void cb_timeout_periodic(void *arg)
{
    (void)arg;
    times++;
}

/* 线程入口：创建周期定时器，启动后每 100ms 打印 times，满 3 次后停止并删除定时器 */
void timer_periodic(void)
{
    osTimerId_t periodic_tid = osTimerNew(cb_timeout_periodic, osTimerPeriodic, NULL, NULL);
    const uint32_t DelayTimeMs = 100;
    const uint32_t DelayTime = 3;

    if (periodic_tid == NULL) {
        printf("[Timer Test] osTimerNew(periodic timer) failed.\r\n");
        return;
    } else {
        printf("[Timer Test] osTimerNew(periodic timer) success, tid: %p.\r\n", periodic_tid);
    }
    osStatus_t status = osTimerStart(periodic_tid, 100);
    if (status != osOK) {
        printf("[Timer Test] osTimerStart(periodic timer) failed.\r\n");
        return;
    } else {
        printf("[Timer Test] osTimerStart(periodic timer) success, wait a while and stop.\r\n");
    }

    while (times < DelayTime) {
        printf("[Timer Test] times:%d.\r\n", times);
        osDelay(DelayTimeMs);
    }

    status = osTimerStop(periodic_tid);
    printf("[Timer Test] stop periodic timer, status :%d.\r\n", status);
    status = osTimerDelete(periodic_tid);
    printf("[Timer Test] kill periodic timer, status :%d.\r\n", status);
}

/* 启动任务：创建名为 timer_periodic 的线程 */
static void TimerTestTask(void)
{
    osThreadAttr_t attr;

    attr.name = "timer_periodic";
    attr.attr_bits = 0U;
    attr.cb_mem = NULL;
    attr.cb_size = 0U;
    attr.stack_mem = NULL;
    attr.stack_size = 0x1000;
    attr.priority = osPriorityNormal;

    if (osThreadNew((osThreadFunc_t)timer_periodic, NULL, &attr) == NULL) {
        printf("[TimerTestTask] Falied to create timer_periodic!\n");
    }
}

APP_FEATURE_INIT(TimerTestTask);

要点简述：

• cb_timeout_periodic：定时器周期回调，仅对全局 times 自增，供线程内判断是否已执行 3 次。
• timer_periodic：线程函数。先 osTimerNew(..., osTimerPeriodic, ...) 创建周期定时器，再 osTimerStart(periodic_tid, 100) 以 100 tick（约 100ms）为周期启动；循环中每 100ms 打印当前 times，当 times >= 3 后调用 osTimerStop、osTimerDelete 并打印状态。
• TimerTestTask：通过 APP_FEATURE_INIT(TimerTestTask) 在系统启动时执行，配置线程属性后调用 osThreadNew 创建 timer_periodic 线程。

与 00_thread、helloword 相同，使用 ohos_init.h 与串口 printf，无需额外适配。

#四、运行逻辑简述

• 系统启动后，通过 APP_FEATURE_INIT(TimerTestTask) 调用 TimerTestTask；
• TimerTestTask 创建线程 timer_periodic，线程入口为 timer_periodic；
• timer_periodic 内： 1. 创建周期定时器，周期 100 tick（约 100ms），回调 cb_timeout_periodic（每次 times++）； 2. 启动定时器； 3. 循环中每 100ms 打印 [Timer Test] times:x，直到 times >= 3（即打印 times:0、1、2）； 4. 停止并删除定时器，打印 stop/delete 的 status。
• 串口上会看到多行带 [Timer Test] 前缀的日志，便于确认 demo 已执行且定时器行为正确。

#五、编译

在 OpenHarmony 工程根目录下依次执行（建议分步执行）：1. 清理 rm -fr out/xiaohong/xiaohong/ .ccache/*；2. 选择产品 hb set（按提示选择 mini、xiaohong）；3. 全量编译 hb build -f。编译成功后，固件生成路径为 out/xiaohong/xiaohong/ws63-liteos-app（Windows 下如 Z:\A_OH60T\out\...）。

#六、烧录

以下内容与 HelloWorld 等 demo 通用，参见《小鸿AI 固件烧录与启动指导手册》或同仓库烧录说明。

#6.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#6.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#七、串口输出与结果分析

#7.1 串口连接（查看日志）

准备：

• CH341 USB 转串口驱动：若在运行 demo 前环境搭建时已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过；未安装则需先安装，否则无法识别串口。

• 串口工具：从仓库下载 UartAssist 并解压使用。

烧录完成后，按以下步骤通过串口查看运行日志：

1. 打开 UartAssist，协议选择 SERIAL，端口选择小鸿对应的 COM 口；
2. 设置串口参数：波特率 115200，数据位 8，停止位 1，无校验、无流控；
3. 先打开串口连接；

4. 再给板子上电或复位，即可抓取完整启动与 01_timer 日志。

5. 在串口工具页面查看打印日志

#7.2 预期出现的日志（01_timer 相关）

其中 status :0 表示 osOK，即接口调用成功。

#7.3 实际运行日志（节选）

APP|dbg uart init ok.
APP|SDK Version: 1.10.106
...
[Timer Test] osTimerNew(periodic timer) success, tid: 0xa148e0.
[Timer Test] osTimerStart(periodic timer) success, wait a while and stop.
[Timer Test] times:0.
[Timer Test] times:1.
[Timer Test] times:2.
[Timer Test] stop periodic timer, status :0.
[Timer Test] kill periodic timer, status :0.

#7.4 如何判断“运行成功”

• 串口波特率 115200 下，在启动日志中能看到上述 [Timer Test] 系列输出，且 stop/delete 的 status 为 0，即表示：
• 小鸿工程已正确编译并烧录；
• 01_timer demo 已通过 samples/BUILD.gn 的 features 及 config.py / ohos.cmake 纳入编译并打进 ws63-liteos-app 镜像；
• 系统启动时已执行 TimerTestTask，创建线程与周期定时器，回调执行 3 次后定时器被正确停止与删除。

#八、常见问题与排查

#九、小结

• 文件放哪里：定时器 demo 位于 vendor/atomgit/xiaohong/samples/01_timer/（含 timer.c、BUILD.gn、README）。若从别处拷贝，请将 01_timer 整目录放到 vendor/atomgit/xiaohong/samples 下。
• 改哪里能编译并打进镜像：(1) vendor/atomgit/xiaohong/BUILD.gn 的 deps 须含 "samples:app",；(2) samples/BUILD.gn 的 features 须含 "01_timer:timer_demo"；(3) config.py（sdkv106 下）的 ram_component 须含 "timer_demo"；(4) ohos.cmake（sdkv106 下）的 COMPONENT_LIST 须含 "timer_demo"。
• 编译：先清理，再 hb set（mini + xiaohong），最后 hb build -f。烧录后以 115200 波特率连接串口，看到完整 [Timer Test] 日志且 stop/delete status 为 0，即可判定 01_timer（软件定时器）demo 在小鸿上运行成功。

文档版本：与 vendor/atomgit/xiaohong/samples/01_timer/README.md 集成与编译步骤保持一致。
相关目录：vendor/atomgit/xiaohong/samples/01_timer/。

#一、背景与目标

#1.1 小鸿与 02_delay 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS-M 适配）做多任务调度。

02_delay 是小鸿工程内的一个延时 API 示例，演示 CMSIS-RTOS2 的 osDelay（相对延时）与 osDelayUntil（绝对截止时间延时）的用法，以及 osKernelGetTickCount 获取系统 tick。在系统启动时通过 APP_FEATURE_INIT 注册初始化函数，创建名为 rtosv2_delay_main 的线程，在该线程中依次执行 100 tick 的 osDelay 和基于当前 tick 的 osDelayUntil，并通过串口输出 [Delay Test] 日志。将其集成到小鸿上，可以：

• 验证小鸿工程下延时与系统 tick API 的编译与运行是否正常；
• 作为“任务调度与延时”类 demo 的参考，便于后续做周期任务、超时控制等开发。

#1.2 本文目标

• 说明 延时 demo 所在目录与构建方式（samples/02_delay，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明运行逻辑与串口预期输出；
• 给出实际运行日志与“如何判断成功”的结论。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，延时示例位于 samples/02_delay）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

延时示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/02_delay，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/02_delay/；
• 源文件：delay.c；
• 构建目标：本目录下的 static_library("delay_demo")，由 samples/BUILD.gn 以 feature "02_delay:delay_demo" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 02_delay/
        ├── BUILD.gn            # static_library("delay_demo")
        ├── delay.c            # 演示源码
        └── README.md          # 操作说明

若从别处拷贝示例，请将 02_delay 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用延时示例

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "02_delay:delay_demo"（未注释）：

lite_component("app") {
  features = [
    "02_delay:delay_demo",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "delay_demo"：

"delay_demo"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "delay_demo"：

"delay_demo"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 代码说明（无需再改）

当前 delay.c 主要逻辑：

• 线程入口：rtosv2_delay_main 先打印当前系统 tick（osKernelGetTickCount()），再调用 osDelay(100) 延时 100 个 tick，返回后打印 status 与新的 tick；随后取当前 tick 并加 100 作为目标，调用 osDelayUntil(tick) 延时到该绝对时刻，再打印 status 与 tick。
• 注册：通过 APP_FEATURE_INIT(DelayTestTask) 在启动时执行 DelayTestTask，创建线程 rtosv2_delay_main。

与 01_timer、helloword 使用同一套 ohos_init.h 与串口打印方式，无需额外适配。

#四、运行逻辑简述

• 系统启动后，通过 APP_FEATURE_INIT(DelayTestTask) 调用 DelayTestTask；
• DelayTestTask 创建线程 rtosv2_delay_main，线程入口为 rtosv2_delay_main；
• rtosv2_delay_main 内： 1. 打印当前系统 tick； 2. 调用 osDelay(100)，阻塞约 100 tick（约 100ms）后返回，打印 status 与新的 tick（预期增加约 100）； 3. 取当前 tick，加 100 得到目标 tick，调用 osDelayUntil(目标 tick)，阻塞到该绝对时刻，打印 status 与当前 tick（预期再增加约 100）。
• 串口上会看到多行带 [Delay Test] 前缀的日志，且 tick 呈“初始 → +100 → 再 +100”的递进，便于确认 demo 已执行且延时 API 行为正确。

#五、编译

在 OpenHarmony 工程根目录下依次执行：1. 清理 rm -fr out/xiaohong/xiaohong/ .ccache/*；2. 选择产品 hb set（按提示选择 mini、xiaohong）；3. 全量编译 hb build -f。编译成功后，固件生成路径为 out/xiaohong/xiaohong/ws63-liteos-app（Windows 下如 Z:\A_OH60T\out\...）。

#六、烧录

以下内容与 HelloWorld、01_timer 等 demo 通用，参见《小鸿AI 固件烧录与启动指导手册》或同仓库烧录说明。

#6.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#6.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#七、串口输出与结果分析

#7.1 串口连接（查看日志）

准备：

• CH341 USB 转串口驱动：若在运行 demo 前环境搭建时已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过；未安装则需先安装，否则无法识别串口。

• 串口工具：从仓库下载 UartAssist 并解压使用。

烧录完成后，按以下步骤通过串口查看运行日志：

1. 打开 UartAssist，协议选择 SERIAL，端口选择小鸿对应的 COM 口；
2. 设置串口参数：波特率 115200，数据位 8，停止位 1，无校验、无流控；
3. 先打开串口连接；

4. 再给板子上电或复位，即可抓取完整启动与 02_delay 日志。

5. 在串口工具页面查看打印日志

#7.2 预期出现的日志（02_delay 相关）

其中 status: 0 表示 osOK，即接口调用成功；tick 递增约 100、再约 100 可验证延时生效。

#7.3 实际运行日志（节选）

根据在小鸿板上的实测，02_delay 相关输出如下（系统启动日志已省略）：

APP|dbg uart init ok.
APP|SDK Version: 1.10.106
...
[Delay Test] Current system tick: 5.
...
[Delay Test] osDelay, status: 0.
[Delay Test] Current system tick: 105.


[Delay Test] osDelayUntil, status: 0.
[Delay Test] Current system tick: 205.

可见：初始 tick 为 5，osDelay(100) 后 tick 为 105（增加 100），osDelayUntil 后 tick 为 205（再增加 100），与预期一致。

#7.4 如何判断“运行成功”

• 串口波特率 115200 下，在启动日志中能看到上述 [Delay Test] 系列输出，且：
• osDelay、osDelayUntil 的 status 均为 0；
• 系统 tick 呈“初始 → +100 → 再 +100”的递进； 即表示：
• 小鸿工程已正确编译并烧录；
• 02_delay demo 已通过 samples/BUILD.gn 的 features 及 config.py / ohos.cmake 纳入编译并打进 ws63-liteos-app 镜像；
• 系统启动时已执行 DelayTestTask，线程内 osDelay 与 osDelayUntil 均按预期工作。

#八、常见问题与排查

#九、小结

• 文件放哪里：延时 demo 位于 vendor/atomgit/xiaohong/samples/02_delay/（含 delay.c、BUILD.gn、README）。若从别处拷贝，请将 02_delay 整目录放到 vendor/atomgit/xiaohong/samples 下。
• 改哪里能编译并打进镜像：(1) vendor/atomgit/xiaohong/BUILD.gn 的 deps 须含 "samples:app",；(2) samples/BUILD.gn 的 features 须含 "02_delay:delay_demo"；(3) config.py（sdkv106 下）的 ram_component 须含 "delay_demo"；(4) ohos.cmake（sdkv106 下）的 COMPONENT_LIST 须含 "delay_demo"。
• 编译：先清理，再 hb set（mini + xiaohong），最后 hb build -f。烧录后以 115200 波特率连接串口，看到完整 [Delay Test] 日志且 osDelay/osDelayUntil status 为 0、tick 按约 100 递进，即可判定 02_delay（延时）demo 在小鸿上运行成功。

文档版本：与 vendor/atomgit/xiaohong/samples/02_delay/README.md 集成与编译步骤保持一致。
相关目录：vendor/atomgit/xiaohong/samples/02_delay/。

#一、背景与目标

#1.1 小鸿与 03_mutex 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS-M 适配）做多任务调度。

03_mutex 是小鸿工程内的一个互斥锁（Mutex）API 示例，演示 CMSIS-RTOS2 的 osMutexNew、osMutexAcquire、osMutexRelease、osMutexGetOwner、osMutexDelete 等用法。通过 APP_FEATURE_INIT 注册初始化函数，创建线程 rtosv2_mutex_main，在该线程中创建互斥锁和三个子线程（Thread_1/2/3），三个线程竞争对全局变量 g_test_value 的递增并打印奇偶；主线程延时后查询当前持有锁的线程并打印，最后终止子线程并删除互斥锁。将其集成到小鸿上，可以：

• 验证小鸿工程下互斥锁与多线程同步 API 的编译与运行是否正常；
• 作为“多线程与互斥”类 demo 的参考。

#1.2 本文目标

• 说明 互斥锁 demo 所在目录与构建方式（samples/03_mutex，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明运行逻辑与串口预期输出；
• 给出如何判断运行成功的结论。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，互斥锁示例位于 samples/03_mutex）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

互斥锁示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/03_mutex，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/03_mutex/；
• 源文件：mutex.c；
• 构建目标：本目录下的 static_library("mutex_demo")，由 samples/BUILD.gn 以 feature "03_mutex:mutex_demo" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 03_mutex/
        ├── BUILD.gn            # static_library("mutex_demo")
        ├── mutex.c            # 演示源码
        └── README.md          # 操作说明

若从别处拷贝示例，请将 03_mutex 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用互斥锁示例

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "03_mutex:mutex_demo"（未注释）：

lite_component("app") {
  features = [
    "03_mutex:mutex_demo",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "mutex_demo"：

"mutex_demo"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "mutex_demo"：

"mutex_demo"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 代码说明（无需再改）

当前 mutex.c 主要逻辑：

• 主线程 rtosv2_mutex_main：创建互斥锁 → 创建 Thread_1/2/3（入口均为 number_thread，传入互斥锁 id）→ 延时 17ms → 调用 osMutexGetOwner 打印当前持锁线程 → 再延时 17ms → 终止三个子线程并删除互斥锁。
• 子线程 number_thread：循环中 osMutexAcquire（超时 100ms）→ 对 g_test_value 加一并按奇偶打印 → osMutexRelease → osDelay(5)。
• 注册：通过 APP_FEATURE_INIT(MutexTestTask) 在启动时执行 MutexTestTask，创建线程 rtosv2_mutex_main。

与 02_delay 使用同一套 ohos_init.h 与 CMSIS-RTOS2，无需额外适配。

#四、运行逻辑简述

• 系统启动后，通过 APP_FEATURE_INIT(MutexTestTask) 调用 MutexTestTask；
• MutexTestTask 创建线程 rtosv2_mutex_main；
• rtosv2_mutex_main 内： 1. osMutexNew 创建互斥锁，打印创建成功/失败； 2. newThread 创建 Thread_1、Thread_2、Thread_3，各打印创建成功及 thread id； 3. osDelay(17) 后调用 osMutexGetOwner，打印当前持锁线程 id 与名字； 4. 再 osDelay(17) 后 osThreadTerminate 三个子线程，osMutexDelete 删除互斥锁。
• 三个子线程在运行期间会交替获得互斥锁，对 g_test_value 递增并打印 [Mutex Test] Thread_x gets an even/odd value N。

串口上会看到 [Mutex Test] 前缀的日志：创建互斥锁、创建线程、持锁者信息，以及多行 “Thread_x gets an even/odd value N”。

#五、编译

在 OpenHarmony 工程根目录下依次执行：1. 清理 rm -fr out/xiaohong/xiaohong/ .ccache/*；2. 选择产品 hb set（按提示选择 mini、xiaohong）；3. 全量编译 hb build -f。编译成功后，固件生成路径为 out/xiaohong/xiaohong/ws63-liteos-app（Windows 下如 Z:\A_OH60T\out\...）。

#六、烧录

以下内容与 HelloWorld、01_timer、02_delay 等 demo 通用，参见《小鸿AI 固件烧录与启动指导手册》或同仓库烧录说明。

#6.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#6.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#七、串口输出与结果分析

#7.1 串口连接（查看日志）

准备：

• CH341 USB 转串口驱动：若在运行 demo 前环境搭建时已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过；未安装则需先安装，否则无法识别串口。

• 串口工具：从仓库下载 UartAssist 并解压使用。

烧录完成后，按以下步骤通过串口查看运行日志：

1. 打开 UartAssist，协议选择 SERIAL，端口选择小鸿对应的 COM 口；
2. 设置串口参数：波特率 115200，数据位 8，停止位 1，无校验、无流控；
3. 先打开串口连接；

4. 再给板子上电或复位，即可抓取完整启动与 03_mutex 日志。

5. 在串口工具页面查看打印日志

#7.2 预期出现的日志（03_mutex 相关）

若在终止子线程前某一时刻没有线程持锁，osMutexGetOwner 可能返回 NULL，此时可能打印 (nil) / (null)，也属正常。

#7.3 如何判断“运行成功”

• 串口波特率 115200 下，在启动日志中能看到上述 [Mutex Test] 系列输出，且：
• osMutexNew 打印 create mutex success；
• osThreadNew(Thread_1/2/3) 均打印 success；
• 出现多行 Thread_x gets an even/odd value N（N 递增）；
• 出现 osMutexGetOwner 的打印（持锁线程 id 与名字，或 nil/null）；

即表示：

• 小鸿工程已正确编译并烧录；
• 03_mutex demo 已通过 samples/BUILD.gn 的 features 及 config.py / ohos.cmake 纳入编译并打进 ws63-liteos-app 镜像；
• 系统启动时已执行 MutexTestTask，互斥锁与多线程竞争逻辑按预期工作。

#八、常见问题与排查

#九、小结

• 文件放哪里：互斥锁 demo 位于 vendor/atomgit/xiaohong/samples/03_mutex/（含 mutex.c、BUILD.gn、README）。若从别处拷贝，请将 03_mutex 整目录放到 vendor/atomgit/xiaohong/samples 下。
• 改哪里能编译并打进镜像：(1) vendor/atomgit/xiaohong/BUILD.gn 的 deps 须含 "samples:app",；(2) samples/BUILD.gn 的 features 须含 "03_mutex:mutex_demo"；(3) config.py（sdkv106 下）的 ram_component 须含 "mutex_demo"；(4) ohos.cmake（sdkv106 下）的 COMPONENT_LIST 须含 "mutex_demo"。
• 编译：先清理，再 hb set（mini + xiaohong），最后 hb build -f。烧录后以 115200 波特率连接串口，看到完整 [Mutex Test] 日志即可判定 03_mutex（互斥锁）demo 在小鸿上运行成功。

文档版本：与 vendor/atomgit/xiaohong/samples/03_mutex/README.md 集成与编译步骤保持一致。
相关目录：vendor/atomgit/xiaohong/samples/03_mutex/。

#一、背景与目标

#1.1 小鸿与 04_semaphore 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS 适配）做多任务调度。

04_semaphore 是小鸿工程内的一个信号量（Semaphore）API 示例，演示 CMSIS-RTOS2 的 osSemaphoreNew、osSemaphoreAcquire、osSemaphoreRelease、osSemaphoreDelete 等用法。本样例为经典的生产者-消费者问题：通过 empty_id、filled_id 两个信号量控制“空位”与“已生产数量”，实现 3 个生产者线程与 2 个消费者线程的协同。将其集成到小鸿上，可以：

• 验证小鸿工程下信号量与多线程同步 API 的编译与运行是否正常；
• 作为“多线程与信号量”类 demo 的参考。

#1.2 本文目标

• 说明 信号量 demo 所在目录与构建方式（samples/04_semaphore，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明运行逻辑与串口预期输出；
• 给出如何判断运行成功的结论。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，信号量示例位于 samples/04_semaphore）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

信号量示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/04_semaphore，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/04_semaphore/；
• 源文件：semp.c；
• 构建目标：本目录下的 static_library("semp_demo")，由 samples/BUILD.gn 以 feature "04_semaphore:semp_demo" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 04_semaphore/
        ├── BUILD.gn            # static_library("semp_demo")
        ├── semp.c              # 演示源码
        └── README.md           # 操作说明

若从别处拷贝示例，请将 04_semaphore 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用信号量示例

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "04_semaphore:semp_demo"（未注释）：

lite_component("app") {
  features = [
    "04_semaphore:semp_demo",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "semp_demo"：

"semp_demo"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "semp_demo"：

"semp_demo"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 代码说明（无需再改）

当前 semp.c 主要逻辑：

• 主线程 rtosv2_semp_main：创建 empty_id、filled_id 两个信号量 → 创建 3 个生产者线程（producer1/2/3）、2 个消费者线程（consumer1/2）→ osDelay(50) → 终止所有子线程 → 删除两个信号量。
• 生产者 producer_thread：循环内 osSemaphoreAcquire(empty_id) → product_number++ 并打印 → osSemaphoreRelease(filled_id)，生产满 10 次后退出。
• 消费者 consumer_thread：循环内 osSemaphoreAcquire(filled_id) → product_number-- 并打印 → osSemaphoreRelease(empty_id)，消费满 10 次后退出。
• 注册：通过 APP_FEATURE_INIT(SempTestTask) 在启动时执行 SempTestTask，创建线程 rtosv2_semp_main。

与 02_delay、03_mutex 使用同一套 ohos_init.h 与 CMSIS-RTOS2，无需额外适配。

#四、运行逻辑简述

• 系统启动后，通过 APP_FEATURE_INIT(SempTestTask) 调用 SempTestTask；
• SempTestTask 创建线程 rtosv2_semp_main；
• rtosv2_semp_main 内： 1. osSemaphoreNew 创建 empty_id（初始 BUFFER_SIZE）、filled_id（初始 0）； 2. newThread 创建 producer1、producer2、producer3、consumer1、consumer2，各打印创建成功及 thread id； 3. osDelay(50) 期间，生产者与消费者交替运行，打印 “produces a product” / “consumes a product” 及当前 product_number； 4. 50ms 后 osThreadTerminate 五个子线程，osSemaphoreDelete 删除两个信号量。

串口上会看到 [Semp Test] 前缀的日志：线程创建成功、生产者/消费者交替生产与消费及当前产品数量。

#五、编译

在 OpenHarmony 工程根目录下依次执行：1. 清理 rm -fr out/xiaohong/xiaohong/ .ccache/*；2. 选择产品 hb set（按提示选择 mini、xiaohong）；3. 全量编译 hb build -f。编译成功后，固件生成路径为 out/xiaohong/xiaohong/ws63-liteos-app（Windows 下如 Z:\A_OH60T\out\...）。

#六、烧录

以下内容与 HelloWorld、01_timer、02_delay、03_mutex 等 demo 通用，参见《小鸿AI 固件烧录与启动指导手册》或同仓库烧录说明。

#6.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#6.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#七、串口输出与结果分析

#7.1 串口连接（查看日志）

准备：

• CH341 USB 转串口驱动：若在运行 demo 前环境搭建时已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过；未安装则需先安装，否则无法识别串口。

• 串口工具：从仓库下载 UartAssist 并解压使用。

烧录完成后，按以下步骤通过串口查看运行日志：

1. 打开 UartAssist，协议选择 SERIAL，端口选择小鸿对应的 COM 口；
2. 设置串口参数：波特率 115200，数据位 8，停止位 1，无校验、无流控；
3. 先打开串口连接；

4. 再给板子上电或复位，即可抓取完整启动与 04_semaphore 日志。

5. 在串口工具页面查看打印日志

#7.2 预期出现的日志（04_semaphore 相关）

因消费速度略快（osDelay(3)）于生产（osDelay(4)），且各有 10 次退出条件，日志中会交替出现 producer 与 consumer 的打印，product number 在 0～BUFFER_SIZE(5) 附近波动。

#7.3 如何判断“运行成功”

• 串口波特率 115200 下，在启动日志中能看到上述 [Semp Test] 系列输出，且：
• osThreadNew(producer1/2/3、consumer1/2) 均打印 success 及 thread id；
• 出现多行 produces a product 与 consumes a product，且 product number 在合理范围内变化；

即表示：

• 小鸿工程已正确编译并烧录；
• 04_semaphore demo 已通过 samples/BUILD.gn 的 features 及 config.py / ohos.cmake 纳入编译并打进 ws63-liteos-app 镜像；
• 系统启动时已执行 SempTestTask，信号量与生产者-消费者逻辑按预期工作。

#八、常见问题与排查

#九、小结

• 文件放哪里：信号量 demo 位于 vendor/atomgit/xiaohong/samples/04_semaphore/（含 semp.c、BUILD.gn、README）。若从别处拷贝，请将 04_semaphore 整目录放到 vendor/atomgit/xiaohong/samples 下。
• 改哪里能编译并打进镜像：(1) vendor/atomgit/xiaohong/BUILD.gn 的 deps 须含 "samples:app",；(2) samples/BUILD.gn 的 features 须含 "04_semaphore:semp_demo"；(3) config.py（sdkv106 下）的 ram_component 须含 "semp_demo"；(4) ohos.cmake（sdkv106 下）的 COMPONENT_LIST 须含 "semp_demo"。
• 编译：先清理，再 hb set（mini + xiaohong），最后 hb build -f。烧录后以 115200 波特率连接串口，看到完整 [Semp Test] 日志即可判定 04_semaphore（信号量）demo 在小鸿上运行成功。

文档版本：与 vendor/atomgit/xiaohong/samples/04_semaphore/README.md 集成与编译步骤保持一致。
相关目录：vendor/atomgit/xiaohong/samples/04_semaphore/。

#一、背景与目标

#1.1 小鸿与 05_message 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS 适配）做多任务调度。

05_message 是小鸿工程内的一个消息队列（Message Queue）API 示例，演示 CMSIS-RTOS2 的 osMessageQueueNew、osMessageQueuePut、osMessageQueueGet、osMessageQueueGetCapacity、osMessageQueueGetMsgSize、osMessageQueueGetCount、osMessageQueueGetSpace、osMessageQueueDelete 等用法。本样例通过一个容量为 3 的消息队列，由 3 个发送线程向队列中放入消息（线程 ID + 计数），2 个接收线程从队列中取消息并打印，实现多线程间通过消息队列通信。将其集成到小鸿上，可以：

• 验证小鸿工程下消息队列与多线程通信 API 的编译与运行是否正常；
• 作为“多线程与消息队列”类 demo 的参考。

#1.2 本文目标

• 说明 消息队列 demo 所在目录与构建方式（samples/05_message，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明运行逻辑与串口预期输出；
• 给出如何判断运行成功的结论。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，消息队列示例位于 samples/05_message）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

消息队列示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/05_message，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/05_message/；
• 源文件：message.c；
• 构建目标：本目录下的 static_library("message_demo")，由 samples/BUILD.gn 以 feature "05_message:message_demo" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 05_message/
        ├── BUILD.gn            # static_library("message_demo")
        ├── message.c           # 演示源码
        └── README.md           # 操作说明

若从别处拷贝示例，请将 05_message 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用消息队列示例

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "05_message:message_demo"（未注释）：

lite_component("app") {
  features = [
    "05_message:message_demo",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "message_demo"：

"message_demo"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "message_demo"：

"message_demo"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 代码说明（无需再改）

当前 message.c 主要逻辑：

• 主线程 rtosv2_msgq_main：创建容量为 QUEUE_SIZE(3)、消息大小为 sizeof(message_entry) 的消息队列 → 创建 2 个接收线程（recevier1、recevier2）、3 个发送线程（sender1/2/3）→ osDelay(20) 后调用 osMessageQueueGetCapacity/GetMsgSize/GetCount/GetSpace 并打印 → osDelay(80) 后终止所有子线程并删除消息队列。
• 发送者 sender_thread：循环内将当前线程 ID 与 count 填入 message_entry，osMessageQueuePut 放入队列并打印，发送满 100 次后退出。
• 接收者 receiver_thread：循环内 osMessageQueueGet 取出一条消息，打印来自哪个线程、计数值，接收满 100 次后退出。
• 注册：通过 APP_FEATURE_INIT(MessageTestTask) 在启动时执行 MessageTestTask，创建线程 rtosv2_msgq_main。
• 日志：本 demo 使用 WS63 SDK 提供的 osal_printk 输出，串口会看到 [Message Test] 前缀的日志。

与 03_mutex、04_semaphore 使用同一套 ohos_init.h 与 CMSIS-RTOS2，无需额外适配。

#四、运行逻辑简述

• 系统启动后，通过 APP_FEATURE_INIT(MessageTestTask) 调用 MessageTestTask；
• MessageTestTask 创建线程 rtosv2_msgq_main；
• rtosv2_msgq_main 内： 1. osMessageQueueNew 创建消息队列（容量 3，单条消息为 message_entry）； 2. newThread 创建 recevier1、recevier2、sender1、sender2、sender3； 3. osDelay(20) 后打印 osMessageQueueGetCapacity（容量）、GetMsgSize（消息大小）、GetCount（当前消息数）、GetSpace（剩余空间）； 4. osDelay(80) 后 osThreadTerminate 五个子线程，osMessageQueueDelete 删除消息队列。

串口上会看到 [Message Test] 前缀的日志：线程创建成功、发送/接收消息的打印，以及队列容量、消息大小、当前数量、剩余空间的统计信息。

#五、编译

在 OpenHarmony 工程根目录下依次执行：1. 清理 rm -fr out/xiaohong/xiaohong/ .ccache/*；2. 选择产品 hb set（按提示选择 mini、xiaohong）；3. 全量编译 hb build -f。编译成功后，固件生成路径为 out/xiaohong/xiaohong/ws63-liteos-app（Windows 下如 Z:\A_OH60T\out\...）。

#六、烧录

以下内容与 HelloWorld、01_timer、02_delay、03_mutex、04_semaphore 等 demo 通用，参见《小鸿AI 固件烧录与启动指导手册》或同仓库烧录说明。

#6.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#6.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#七、串口输出与结果分析

#7.1 串口连接（查看日志）

准备：

• CH341 USB 转串口驱动：若在运行 demo 前环境搭建时已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过；未安装则需先安装，否则无法识别串口。

• 串口工具：从仓库下载 UartAssist 并解压使用。

烧录完成后，按以下步骤通过串口查看运行日志：

1. 打开 UartAssist，协议选择 SERIAL，端口选择小鸿对应的 COM 口；
2. 设置串口参数：波特率 115200，数据位 8，停止位 1，无校验、无流控；
3. 先打开串口连接；

4. 再给板子上电或复位，即可抓取完整启动与 05_message 日志。

5. 在串口工具页面查看打印日志

#7.2 预期出现的日志（05_message 相关）

因接收者消费较快（osDelay(3)）、发送者较慢（osDelay(5)），且各有 100 次退出条件，日志中会交替出现 send 与 get，并在约 20ms 时打印一次队列的容量、消息大小、当前消息数、剩余空间。

#7.3 如何判断“运行成功”

• 串口波特率 115200 下，在启动日志中能看到上述 [Message Test] 系列输出，且：
• osThreadNew(recevier1/2、sender1/2/3) 均打印 success 及 thread id；
• 出现多行 send N to message queue 与 get N from senderx by message queue；
• 出现 osMessageQueueGetCapacity（capacity: 3）、GetMsgSize（size: 8）、GetCount、GetSpace 的打印；

即表示：

• 小鸿工程已正确编译并烧录；
• 05_message demo 已通过 samples/BUILD.gn 的 features 及 config.py / ohos.cmake 纳入编译并打进 ws63-liteos-app 镜像；
• 系统启动时已执行 MessageTestTask，消息队列与多线程通信逻辑按预期工作。

#八、常见问题与排查

#九、小结

• 文件放哪里：消息队列 demo 位于 vendor/atomgit/xiaohong/samples/05_message/（含 message.c、BUILD.gn、README）。若从别处拷贝，请将 05_message 整目录放到 vendor/atomgit/xiaohong/samples 下。
• 改哪里能编译并打进镜像：(1) vendor/atomgit/xiaohong/BUILD.gn 的 deps 须含 "samples:app",；(2) samples/BUILD.gn 的 features 须含 "05_message:message_demo"；(3) config.py（sdkv106 下）的 ram_component 须含 "message_demo"；(4) ohos.cmake（sdkv106 下）的 COMPONENT_LIST 须含 "message_demo"。
• 编译：先清理，再 hb set（mini + xiaohong），最后 hb build -f。烧录后以 115200 波特率连接串口，看到完整 [Message Test] 日志即可判定 05_message（消息队列）demo 在小鸿上运行成功。

文档版本：与 vendor/atomgit/xiaohong/samples/05_message/README.md 集成与编译步骤保持一致。
相关目录：vendor/atomgit/xiaohong/samples/05_message/。

#一、背景与目标

#1.1 小鸿与 06_spi 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS-M 适配）做多任务调度。

06_spi 是小鸿工程内的 SPI Master 示例，来源于 WS63 SDK 的 application/samples/peripheral/spi，已适配为通过 APP_FEATURE_INIT 注册、在独立线程中周期执行 SPI 发送与接收，并通过串口输出 [SPI Demo] 日志。将其集成到小鸿上，可以：

• 验证小鸿工程下 SPI 主模式 API（uapi_spi_init、uapi_spi_master_write / uapi_spi_master_read）的编译与运行是否正常；
• 作为“外设 SPI”类 demo 的参考，便于后续对接 SPI 从设备（Flash、传感器、屏等）。

#1.2 本文目标

• 说明 SPI demo 所在目录与构建方式（samples/06_spi，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明运行逻辑、串口预期输出及 与 LCD 共用 SPI1 时的注意点；
• 特别说明 屏幕黑的原因：并非改坏了别的文件，而是 SPI Demo 与屏幕共用同一条 SPI 总线（SPI1）。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，SPI 示例位于 samples/06_spi）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

SPI 示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/06_spi，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/06_spi/；
• 源文件：spi_master_demo.c（可选 spi_demo_config.h 等）；
• 构建目标：本目录下的 static_library("spi_demo")，由 samples/BUILD.gn 以 feature "06_spi:spi_demo" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 06_spi/
        ├── BUILD.gn            # static_library("spi_demo")
        ├── spi_master_demo.c   # 演示源码
        ├── spi_demo_config.h   # 可选配置
        └── README.md           # 操作说明

若从别处拷贝示例，请将 06_spi 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用 SPI 示例

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "06_spi:spi_demo"（未注释）：

lite_component("app") {
  features = [
    "06_spi:spi_demo",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "spi_demo"：

"spi_demo"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "spi_demo"：

"spi_demo"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 板级配置与代码说明

板级配置（xiaohong_ws63_v1）：在 BOARD_XH_WS63_V1 下，spi_demo_config.h 会引用 board_config.h，使用板级已定义的 SPI 总线（SPI_IDX = 1，即 SPI1）、管脚（SPI_CLK_PIN、SPI_MOSI_PIN、SPI_MISO_PIN、SPI_GPIO_PIN_MODE）及 Demo 片选（CONFIG_SPI_CS_MASTER_PIN = 10，GPIO10，仅 demo 使用）。

代码说明（无需再改）：当前 spi_master_demo.c 通过 APP_FEATURE_INIT(SpiMasterDemoEntry) 在系统启动时注册，在独立线程 SpiMasterTask 中周期执行 SPI 初始化、发送与接收，并通过串口打印 [SPI Demo] 日志，运行逻辑详见第四节。

#四、运行逻辑简述

• 系统启动时，APP_FEATURE_INIT(SpiMasterDemoEntry) 被调用；
• SpiMasterDemoEntry 创建名为 SpiMasterTask 的线程；
• 该线程中依次执行： 1. app_spi_init_pin()：配置 SPI 相关 GPIO 模式； 2. app_spi_master_init_config()：调用 uapi_spi_init 初始化 SPI1； 3. 进入 while(1) 循环，每隔约 500ms：
  • 调用 uapi_spi_master_write 发送 8 字节（0x00～0x07）；
  • 调用 uapi_spi_master_read 接收 8 字节；
  • 通过 printf 将接收数据打印到串口。

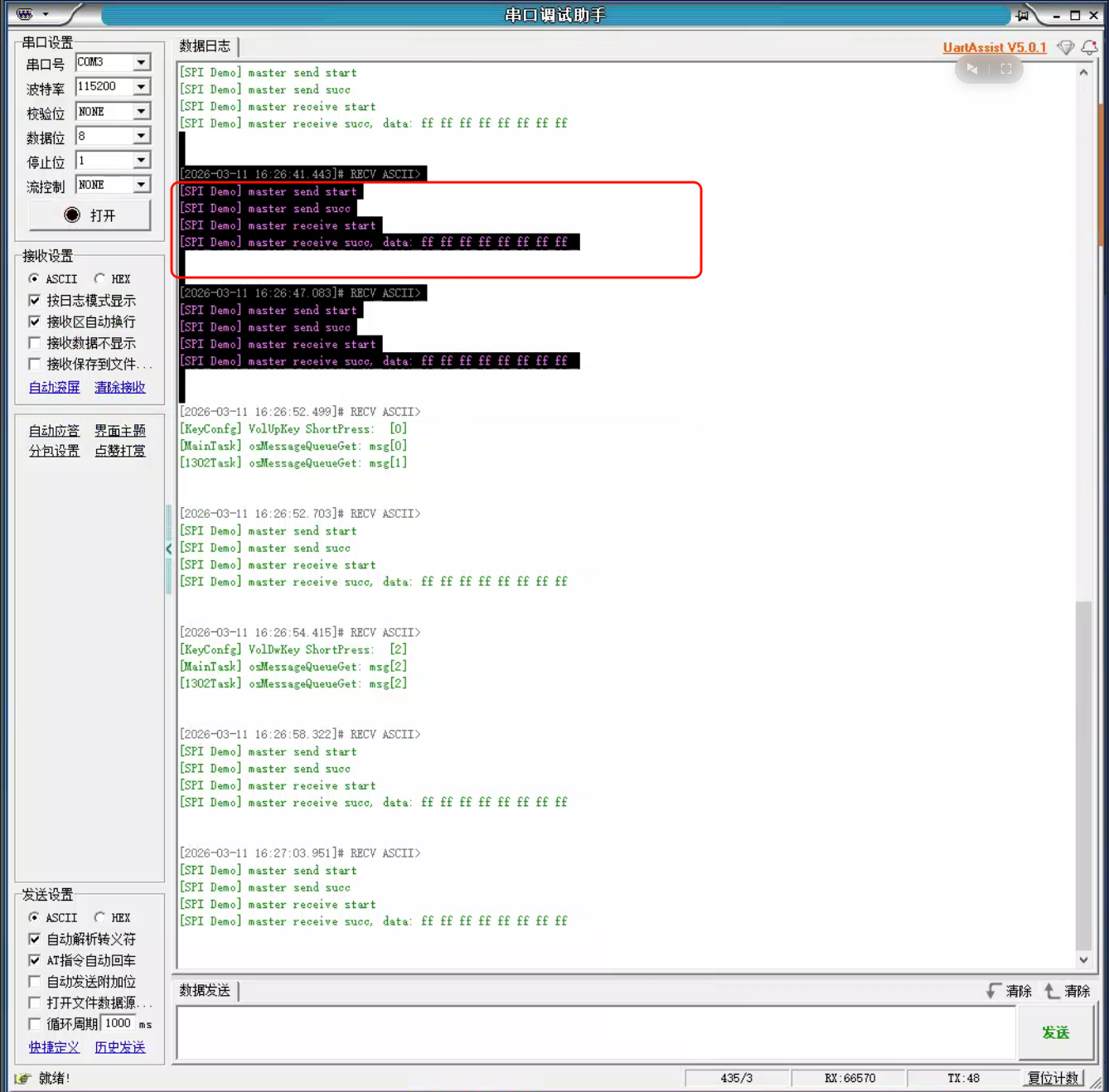

• 串口上会周期出现带 [SPI Demo] 前缀的日志，便于确认 demo 已执行且 SPI 收发正常。

#五、编译

在 OpenHarmony 工程根目录下依次执行：1. 清理 rm -fr out/xiaohong/xiaohong/ .ccache/*；2. 选择产品 hb set（按提示选择 mini、xiaohong）；3. 全量编译 hb build -f。编译成功后，固件生成路径为 out/xiaohong/xiaohong/ws63-liteos-app（Windows 下如 Z:\A_OH60T\out\...）。

#六、烧录

以下内容与 HelloWorld、01_timer、02_delay、03_mutex、04_semaphore、05_message 等 demo 通用，参见《小鸿AI 固件烧录与启动指导手册》或同仓库烧录说明。

#6.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#6.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#这个烧完设备是黑屏的，屏幕黑不是因为改坏了别的文件，而是 SPI Demo 和屏幕共用同一条 SPI 总线（SPI1）

#七、串口输出与结果分析

#7.1 串口连接（查看日志）

准备：

• CH341 USB 转串口驱动：若在运行 demo 前环境搭建时已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过；未安装则需先安装，否则无法识别串口。

• 串口工具：从仓库下载 UartAssist 并解压使用。

烧录完成后，按以下步骤通过串口查看运行日志：

1. 打开 UartAssist，协议选择 SERIAL，端口选择小鸿对应的 COM 口；
2. 设置串口参数：波特率 115200，数据位 8，停止位 1，无校验、无流控；
3. 先打开串口连接；

4. 再给板子上电或复位，即可抓取完整启动与 06_spi 日志。

#7.2 预期出现的日志（06_spi 相关）

• 无外接从机或 MISO 悬空时，接收数据常为 ff ff ff ff ff ff ff ff（浮空读高）；
• 将 MISO 与 MOSI 短接做回环时，可收到与发送一致的 00 01 02 03 04 05 06 07，用于验证收发是否正常。

#7.3 实际运行日志（节选）

成功运行时，串口会周期出现类似日志：

[SPI Demo] SpiMasterTask created
[SPI Demo] master task start, bus_id=1
[SPI Demo] master send start
[SPI Demo] master send succ
[SPI Demo] master receive start
[SPI Demo] master receive succ, data: ff ff ff ff ff ff ff ff

回环（MISO–MOSI 短接）时，接收数据为：data: 00 01 02 03 04 05 06 07。

#7.4 如何判断“运行成功”

• 串口波特率 115200 下，在启动日志中能看到上述 [SPI Demo] 系列输出，且周期性出现 master send start/succ、master receive start/succ, data: ...，即表示：
• 小鸿工程已正确编译并烧录；
• 06_spi demo 已通过 samples/BUILD.gn 的 features 及 config.py / ohos.cmake 纳入编译并打进 ws63-liteos-app 镜像；
• 系统启动时已执行 SpiMasterDemoEntry，SPI 主模式收发逻辑按预期工作。
• 回环验证：MISO–MOSI 短接时，接收数据为 00 01 02 03 04 05 06 07，可判定 SPI 主模式收发正常。
• 与 01_timer、02_delay 等 demo 一致：看到完整 [SPI Demo] 日志且收发流程正常（无从机时为 0xFF，回环时为 0x00～0x07），即可判定 06_spi（SPI Master）demo 在小鸿上运行成功。

#八、重要说明：屏幕黑的原因（SPI Demo 与屏幕共用 SPI1）

#8.1 现象

开启 06_spi demo 并参与编译、烧录后，可能出现：串口 SPI 日志正常，但小鸿屏幕为黑屏。

#8.2 原因说明（并非改坏了别的文件）

屏幕黑的原因，不是“改坏了别的文件”，而是：SPI Demo 和屏幕共用同一条 SPI 总线（SPI1）。

具体而言：

1. 小鸿板级在 board_config.c 的 board_hw_init() 里会调用 spi1_init()，用一套参数（时钟、模式等）初始化 SPI1，供 LCD 显示和 Flash 使用；
2. 06_spi demo 在 SpiMasterTask 里又会调用 app_spi_init_pin() 和 app_spi_master_init_config()，其中 app_spi_master_init_config() 会再次调用 uapi_spi_init(SPI_IDX, ...)，即对 同一条 SPI1 做一次重新初始化；
3. Demo 使用的参数（如 2MHz 工作频率等）与板级为 LCD 配置的参数不一致，重新初始化会覆盖原有 SPI1 配置，导致 LCD 无法再正常通过 SPI1 通信，从而出现黑屏。

因此：

• 没有修改 main.c、task_entry.c、显示/LVGL、板级配置或 LCD 驱动等其它业务文件；
• 仅新增了 src/samples/06_spi/ 下文件，并在主 BUILD.gn 中增加了 sources 与 include_dirs；
• 黑屏是“SPI 资源冲突”导致的现象，而不是因为改坏了别的代码。

#8.3 如何恢复屏幕

若需要先恢复屏幕，可暂时不编译 06_spi demo：

1. 在 vendor/atomgit/xiaohong/xiaohong/BUILD.gn 中： - 从 sources 中删除："src/samples/06_spi/spi_master_demo.c"； - 从 include_dirs 中删除："src/samples/06_spi"；
2. 保存后全量编译、重新烧录，屏幕应恢复正常。

#8.4 若既要屏幕又要跑 SPI Demo

若希望同时保留显示并运行 SPI 示例，需要避免 demo 对 SPI1 做二次初始化，例如：

• 修改 demo，不再调用 uapi_spi_init，仅使用板级已初始化好的 SPI1 做 write/read（需注意与 LCD/Flash 的访问时序、片选等不要冲突）；或
• 使用另一路 SPI 总线（若硬件存在）专门跑 demo，而不与 LCD 共用 SPI1。

#九、常见问题与排查

#十、小结

• 文件放哪里：SPI demo 位于 vendor/atomgit/xiaohong/samples/06_spi/（含 spi_master_demo.c、BUILD.gn、README 等）。若从别处拷贝，请将 06_spi 整目录放到 vendor/atomgit/xiaohong/samples 下。
• 改哪里能编译并打进镜像：(1) vendor/atomgit/xiaohong/BUILD.gn 的 deps 须含 "samples:app",；(2) samples/BUILD.gn 的 features 须含 "06_spi:spi_demo"；(3) config.py（sdkv106 下）的 ram_component 须含 "spi_demo"；(4) ohos.cmake（sdkv106 下）的 COMPONENT_LIST 须含 "spi_demo"。
• 运行效果：串口周期打印 [SPI Demo] 发送/接收日志；无从机时多为 0xFF，回环时为 0x00～0x07。
• 屏幕黑的原因：不是改坏了别的文件，而是 SPI Demo 与屏幕共用同一条 SPI 总线（SPI1），demo 重新初始化 SPI1 覆盖了 LCD 所用配置。
• 恢复屏幕：在 samples/BUILD.gn 的 features 中注释掉 "06_spi:spi_demo"，并在 config.py / ohos.cmake 中移除 "spi_demo"，重新编译烧录。
• 编译：先清理，再 hb set（mini + xiaohong），最后 hb build -f。烧录后以 115200 波特率连接串口，看到完整 [SPI Demo] 日志且收发正常即可判定 06_spi（SPI Master）demo 在小鸿上运行成功。

文档版本：与 vendor/atomgit/xiaohong/samples/06_spi/README.md 集成与编译步骤保持一致。
相关目录：vendor/atomgit/xiaohong/samples/06_spi/。

本文档说明在小鸿工程中编译、烧录 第一块板（AP 热点端） 与 第二块板（STA 连接端） 时，需要修改和注释的全部位置，以及两版固件的差异，便于按 01_timer、02_delay 等 demo 的同一套编译与烧录流程完成双板配置与验证。

#一、背景与目标

#1.1 小鸿与 07_easy_wifi 双板烧录是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS-M 适配）做多任务调度。

07_easy_wifi 是小鸿工程内的 WiFi 示例，支持 AP（热点） 与 STA（连接热点） 两种角色。因同一份工程需分别烧录到两块板子（一块开热点、一块连热点），故需通过 BUILD.gn 中注释/取消注释不同 demo 源文件 生成两版固件：第一块板（AP 热点端） 与 第二块板（STA 连接端）。将其理清并文档化，可以：

• 避免烧错固件导致两块板角色颠倒或无法组网；
• 与 01_timer、02_delay、03_mutex、04_semaphore、05_message、06_spi 等 demo 共用同一套编译、烧录与串口验证流程。

两版差异概览：

两版共用的源文件（无需按板切换）：wifi_connecter.c、wifi_starter.c 两版都会参与编译，通过只编译其中一个 demo 源文件来区分 AP/STA 行为。

#1.2 本文目标

• 说明 Easy WiFi demo 所在目录与构建方式（samples/07_easy_wifi，通过 features 编入，需同时启用 wifi_demo 与 easy_wifi）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明 第一块板（AP） 与 第二块板（STA） 各自在 demo/BUILD.gn 中应编译哪个源文件；
• 说明编译、烧录及串口验证方式，与其它 demo 保持一致。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，Easy WiFi 示例位于 samples/07_easy_wifi）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；BurnTool 烧录工具（与 01_timer 等 demo 通用）；
• 硬件：两块小鸿开发板，分别通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

Easy WiFi 示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/07_easy_wifi（含 demo 与 src 子目录），通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可；且 ram_component / COMPONENT_LIST 中需同时添加 wifi_demo 与 easy_wifi 两个组件。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/07_easy_wifi/（下含 demo、src 子目录）；
• 演示源码：demo 目录下（如 wifi_hotspot_demo.c、wifi_connect_demo.c）；库源码：src 目录下（如 wifi_connecter.c、wifi_starter.c）；
• 构建目标：demo 下 static_library("wifi_demo") 与 src 下 static_library("easy_wifi")，由 samples/BUILD.gn 以 feature "07_easy_wifi/demo:wifi_demo"、"07_easy_wifi/src:easy_wifi" 形式编入应用（两项须同时启用）。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 07_easy_wifi/
        ├── demo/               # static_library("wifi_demo")
        │   ├── BUILD.gn
        │   ├── wifi_hotspot_demo.c
        │   └── wifi_connect_demo.c
        ├── src/                # static_library("easy_wifi")
        │   ├── BUILD.gn
        │   └── ...
        └── README.md

若从别处拷贝示例，请将 07_easy_wifi 整个目录（含 demo、src）放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用 Easy WiFi

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "07_easy_wifi/demo:wifi_demo" 与 "07_easy_wifi/src:easy_wifi"（两项均未注释）：

lite_component("app") {
  features = [
    "07_easy_wifi/demo:wifi_demo",
    "07_easy_wifi/src:easy_wifi",
    # 其他示例按需取消注释
  ]
}

说明：WiFi 示例依赖 demo（应用入口）与 src（底层库），两项须同时保留未注释；以 # 开头的行为注释，不会参与编译。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中分别添加 "wifi_demo" 与 "easy_wifi"：

"wifi_demo"
"easy_wifi"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。本示例两个库均需加入。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中分别添加 "wifi_demo" 与 "easy_wifi"：

"wifi_demo"
"easy_wifi"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#四、第一块板（AP 热点端）—— 第一版

#4.1 修改 demo 编译的源文件（AP 端）

文件路径：vendor/atomgit/xiaohong/samples/07_easy_wifi/demo/BUILD.gn

第一块板（AP）时，sources 中保留 wifi_hotspot_demo.c，注释掉 wifi_connect_demo.c（前面加 #），使当前固件只编译热点 demo。

#4.2 第一块板不需要改动的文件

• wifi_hotspot_demo.c 内 SSID/KEY 为热点参数，默认即可（如 HiSpark_AP / 123456789）。
• wifi_connect_demo.c 第一版不参与编译，其内容与第一版无关。

编译：在工程根目录依次执行 清理 rm -fr out/xiaohong/xiaohong/ .ccache/*、hb set（选择 mini + xiaohong）、hb build -f。编译成功后，固件路径为 out/xiaohong/xiaohong/ws63-liteos-app。

将生成的固件按 第八节 烧录步骤烧录到第一块板。

#五、第二块板（STA 连接端）—— 第二版

#5.1 修改 demo 编译的源文件（STA 端）

文件路径：vendor/atomgit/xiaohong/samples/07_easy_wifi/demo/BUILD.gn

第二块板（STA）时，sources 中注释掉 wifi_hotspot_demo.c，保留 wifi_connect_demo.c，使当前固件只编译连接 demo。STA 端连接参数（SSID/密码等）在 vendor/atomgit/xiaohong/samples/07_easy_wifi/demo/wifi_connect_demo.c 中按需修改。

修改后 demo/BUILD.gn 中 sources 示意（第二块板）：

  sources = [
    # "wifi_hotspot_demo.c",
    "wifi_connect_demo.c",
  ]

保存后同样在工程根目录依次执行 清理、hb set（mini + xiaohong）、hb build -f，固件路径同上。将新生成的固件按 第八节 烧录步骤烧录到第二块板。

#六、两版差异汇总表（修改 / 注释一览）

samples/BUILD.gn 的 features（07_easy_wifi/demo:wifi_demo、07_easy_wifi/src:easy_wifi）及 config.py / ohos.cmake 的 wifi_demo、easy_wifi 两版完全相同，无需切换。

#七、与主工程符号冲突的已处理说明（仅作记录）

小鸿主工程里 net_wifi_station.c 与 07_easy_wifi 的 wifi_connecter.c 存在同名符号，已在 wifi_connecter.c 中做重命名，避免重复定义：

• get_match_network → easy_wifi_get_match_network
• g_iface → easy_wifi_g_iface

以上修改已固化在 wifi_connecter.c 中，编译第一版或第二版都无需再改。

#八、烧录与验证

以下烧录步骤与 01_timer、02_delay、03_mutex、04_semaphore、05_message、06_spi 等 demo 通用，第一块板与第二块板均按同一套流程烧录对应固件。

#8.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#8.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#8.3 串口验证（开机启动与日志查看）

烧录完成后，通过串口查看运行日志以验证第一块板/第二块板是否工作正常：

• CH341 USB 转串口驱动：若已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过。
• 串口工具：从仓库下载 UartAssist 并解压使用。协议选择 SERIAL，端口选择小鸿对应的 COM 口；设置波特率 115200，数据位 8，停止位 1，无校验、无流控。先打开串口连接，再给板子上电或复位，即可抓取完整启动与 07_easy_wifi 日志。
•

#8.4 07_easy_wifi 双板验证要点

1. 第一块板：按 第四节 改好 BUILD.gn（只编 wifi_hotspot_demo.c），hb build -f 后按 8.1、8.2 烧录；串口应看到 StartHotspot success!。
2. 第二块板：按 第五节 改好 BUILD.gn（只编 wifi_connect_demo.c）并核对 wifi_connect_demo.c 的 SSID/KEY，再次 hb build -f 后按 8.1、8.2 烧录；串口应看到 Connect success.、STA IP x.x.x.x 等。

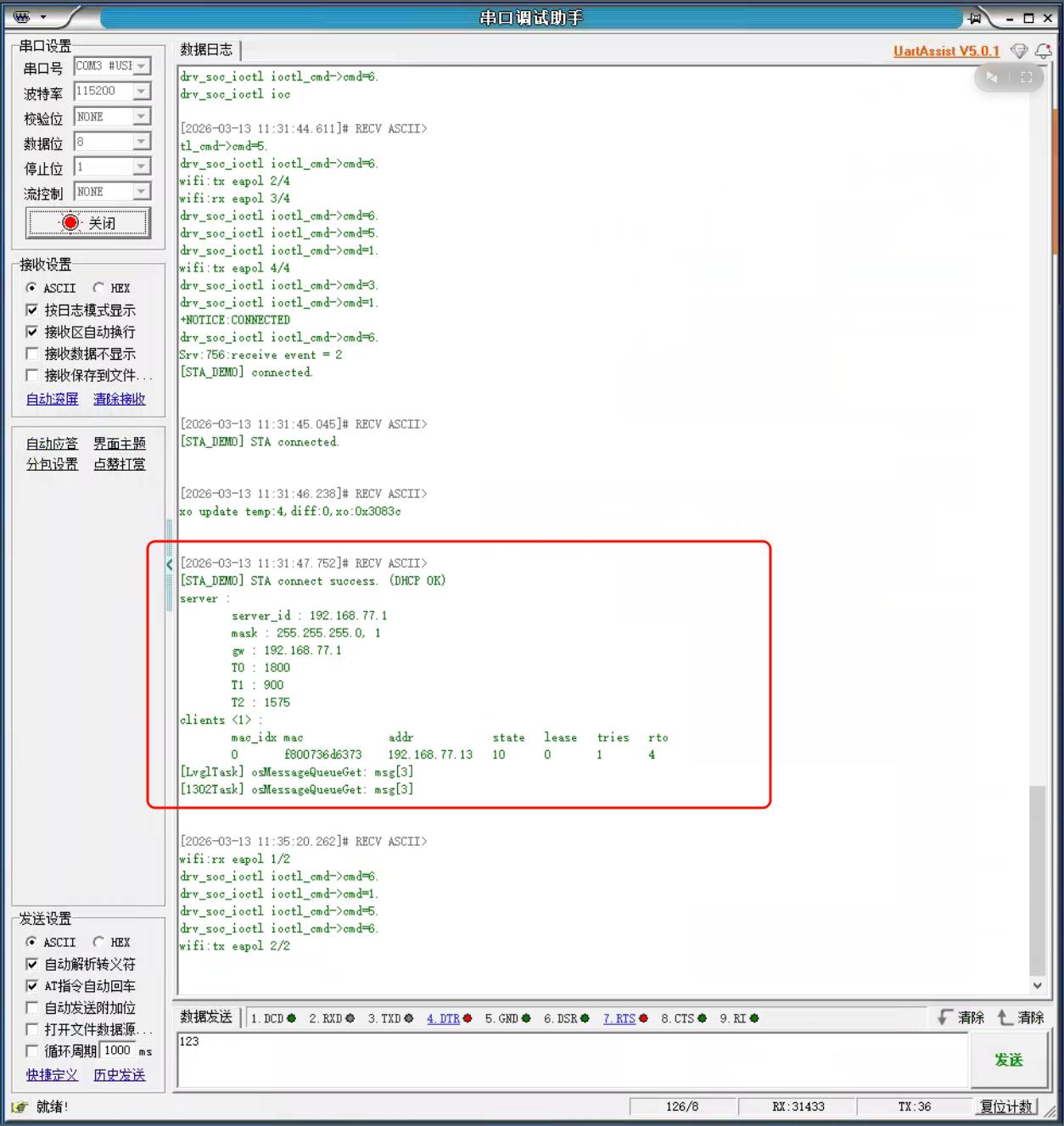

3. 看「是否连上 AP」时，接第二块板（STA）的串口即可。

#九、快速切换检查清单

要烧第一块板时，请确认：

• [ ] BUILD.gn 中 wifi_hotspot_demo.c 这一行没有被注释
• [ ] BUILD.gn 中 wifi_connect_demo.c 这一行已被注释（行首有 #）

要烧第二块板时，请确认：

• [ ] BUILD.gn 中 wifi_hotspot_demo.c 这一行已被注释（行首有 #）
• [ ] BUILD.gn 中 wifi_connect_demo.c 这一行没有被注释
• [ ] wifi_connect_demo.c 里 SSID、KEY 与第一块板热点一致

#十、小结

• 第一块板（AP）：在 BUILD.gn 中保留 wifi_hotspot_demo.c 参与编译，注释 wifi_connect_demo.c；hb set、hb build -f 后烧录，串口见 StartHotspot success!。
• 第二块板（STA）：在 BUILD.gn 中注释 wifi_hotspot_demo.c，保留 wifi_connect_demo.c 参与编译，并保证 wifi_connect_demo.c 内 SSID/KEY 与第一块板热点一致；再次编译烧录，串口见 Connect success.、STA IP x.x.x.x 等。
• 编译与烧录流程与 01_timer、02_delay、03_mutex、04_semaphore、05_message、06_spi 等 demo 一致；固件路径为 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app，串口波特率 115200。

文档版本：基于小鸿工程与 07_easy_wifi 双板烧录实际集成与运行结果整理。
相关目录：vendor/atomgit/xiaohong/xiaohong/src/samples/07_easy_wifi/（demo、src、本文档）。

本文档说明在小鸿工程中集成 08 喇叭控制 Demo 时的文件放置、BUILD.gn 与主任务/CI1302 的修改方式，以及编译、烧录与串口验证流程，与 01_timer、02_delay、07_easy_wifi 等 demo 采用同一套实践结构。

#一、背景与目标

#1.1 小鸿与 08 喇叭控制 Demo 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS-M 适配）做多任务调度。

小鸿板载喇叭由 CI1302 语音模块驱动，主控（WS63）通过 UART 向 CI1302 发送指令即可触发播放不同提示音。08 喇叭控制 Demo 实现：

• 触发方式：用户双击唤醒键（约 1.5 秒内按两次），或 CI1302 识别到配置好的语音指令后下发 0x20，即触发一次「完整播报序列」。
• 播报内容：依次播放 5 条提示音（唤醒 → 音量加 → 音量减 → 网络已连接 → 网络断开），每条间隔约 700ms。
• 不自动播放：上电不自动跑，与现有音量键/唤醒键单次播报不重复。
• 防抖/节流：上次播报结束后 5 秒内再次触发会被忽略，避免连续多次触发。

#1.2 本文目标

• 说明 喇叭 demo 所在目录与构建方式（samples/08_speaker_demo，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明与主任务联动（main.c、触发队列等）时的可选修改；
• 说明编译、烧录及串口验证方式，与其它 demo 保持一致。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，喇叭示例位于 samples/08_speaker_demo）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

喇叭示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/08_speaker_demo，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/08_speaker_demo/；
• 源文件：speaker_demo.c；
• 构建目标：本目录下的 static_library("speaker_demo")，由 samples/BUILD.gn 以 feature "08_speaker_demo:speaker_demo" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 08_speaker_demo/
        ├── BUILD.gn            # static_library("speaker_demo")
        ├── speaker_demo.c      # 演示源码
        └── README.md           # 操作说明

若从别处拷贝示例，请将 08_speaker_demo 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用喇叭示例

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "08_speaker_demo:speaker_demo"（未注释）：

lite_component("app") {
  features = [
    "08_speaker_demo:speaker_demo",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "speaker_demo"：

"speaker_demo"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "speaker_demo"：

"speaker_demo"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 喇叭 demo 与主任务联动（可选）

若需通过双击唤醒键或 CI1302 下发 0x20 触发播报，需在主工程中增加触发队列并在 main.c 中创建队列、在按键/CI1302 回调中向队列投递消息。以下为可选修改说明。

#3.7 修改：主任务 main.c

路径：vendor/atomgit/xiaohong/xiaohong/src/main.c

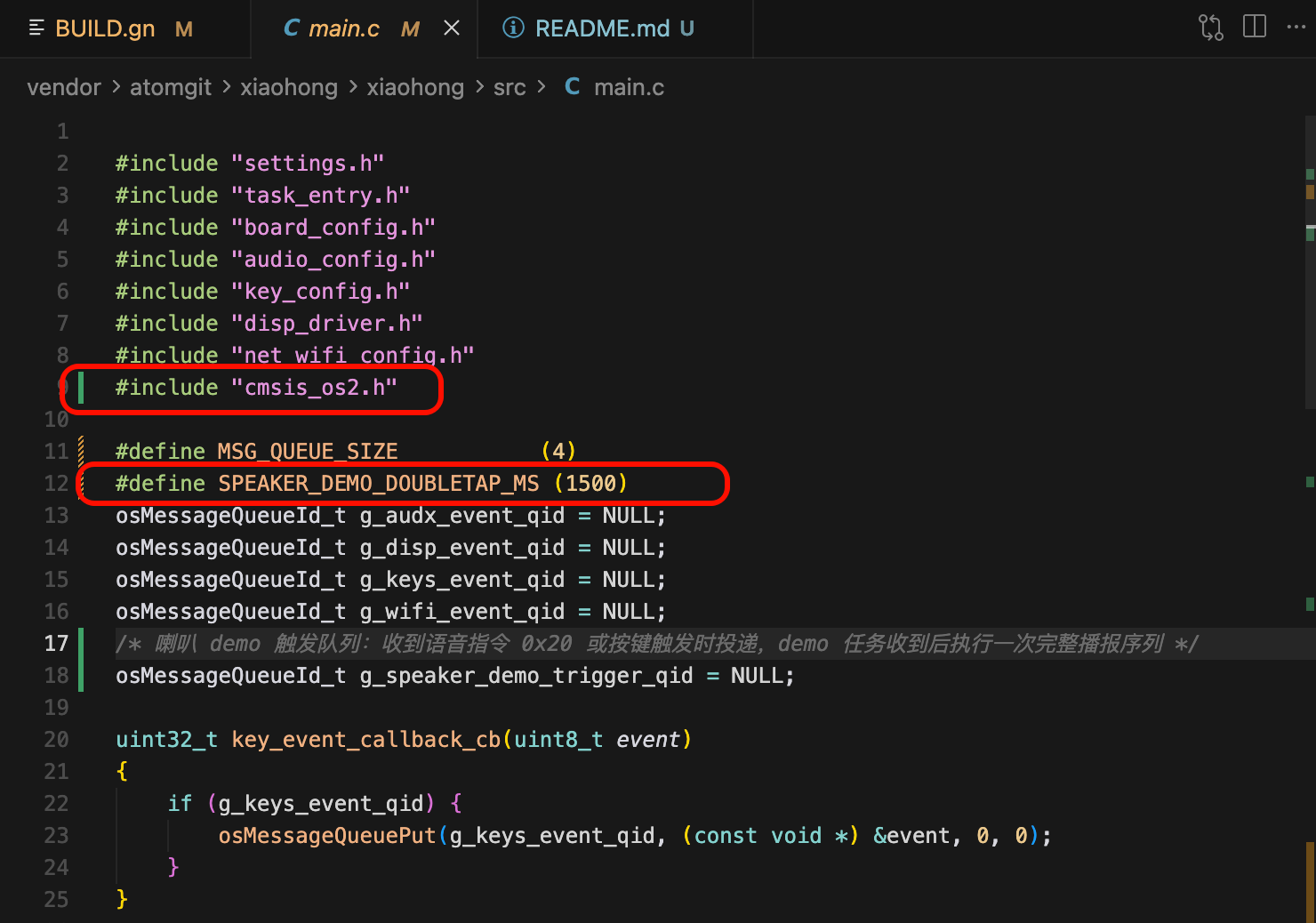

改动 1：头文件与宏

• 增加：#include "cmsis_os2.h"
• 增加：#define SPEAKER_DEMO_DOUBLETAP_MS (1500)
•

改动 2：喇叭 demo 触发队列

• 增加全局变量：osMessageQueueId_t g_speaker_demo_trigger_qid = NULL;
•

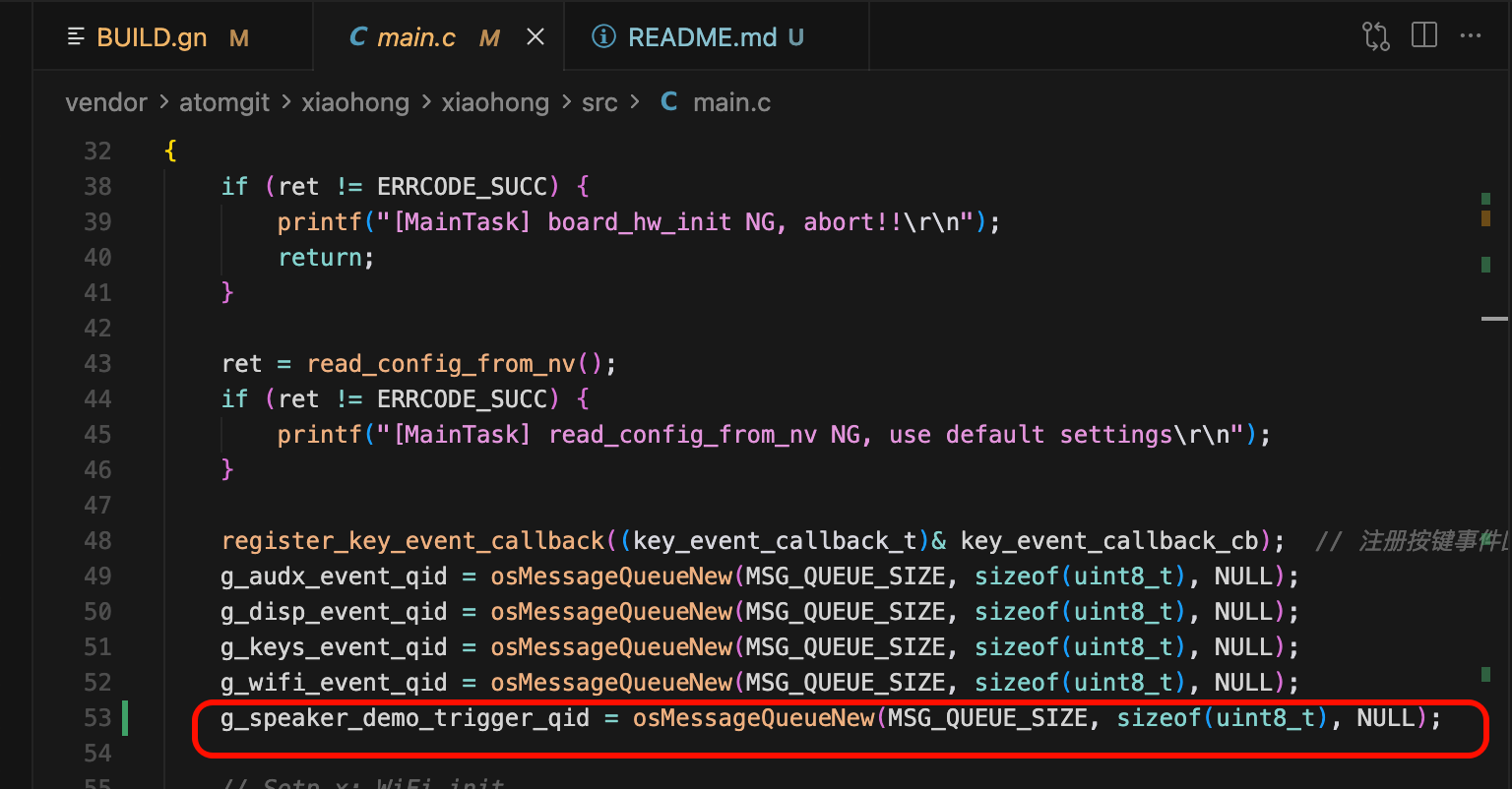

• 在 MainTask() 中创建队列处增加：
  g_speaker_demo_trigger_qid = osMessageQueueNew(MSG_QUEUE_SIZE, sizeof(uint8_t), NULL);
  （与 g_audx_event_qid 等队列一起创建。）
•

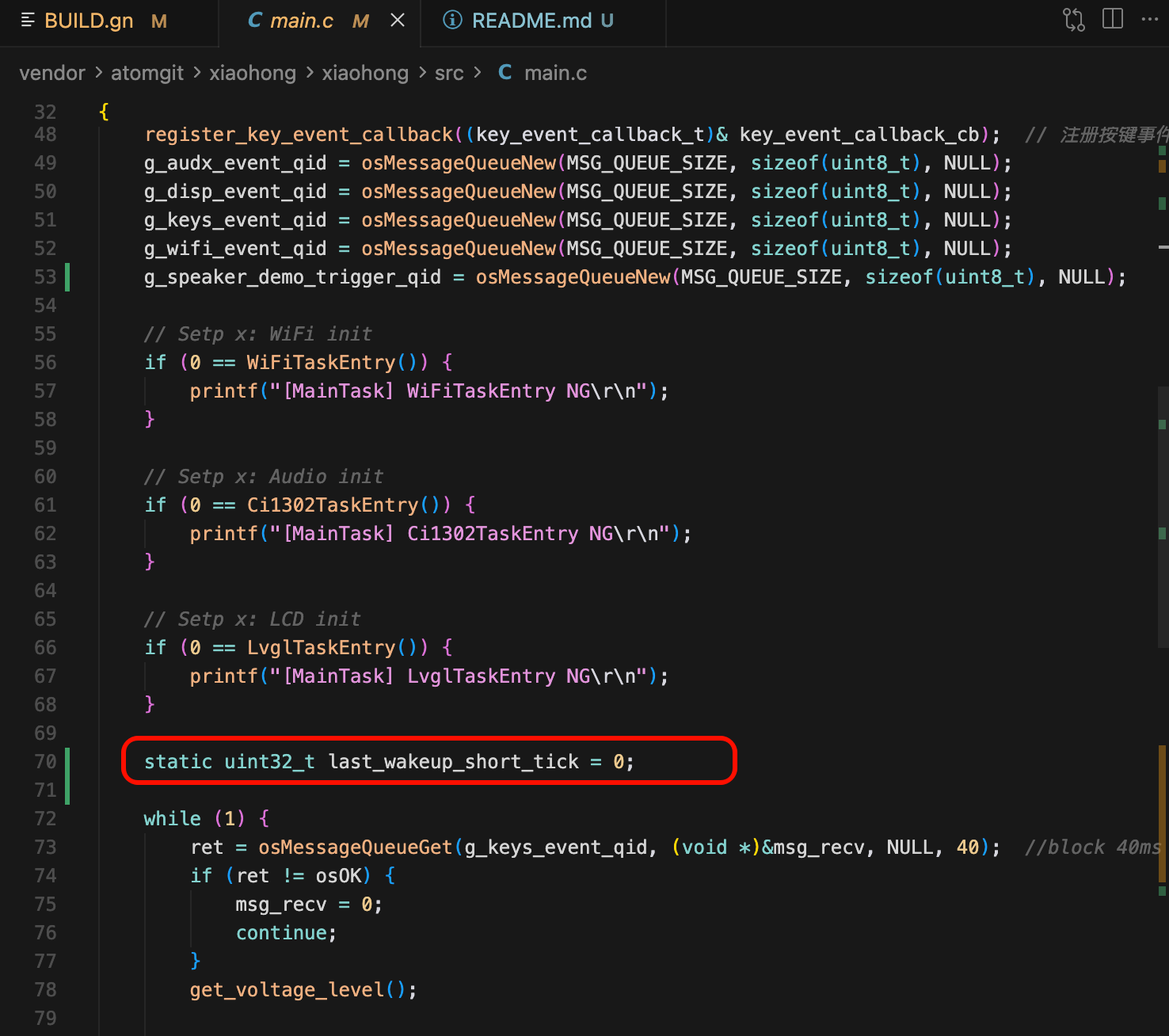

改动 3：双击唤醒键触发 demo

• 在 MainTask() 的 while(1) 前增加：static uint32_t last_wakeup_short_tick = 0;
•
• 将原来的 case eKey_Wakeup_ShortPressed: 改为带逻辑的代码块：
• 用 osKernelGetTickCount() 与 last_wakeup_short_tick 计算两次短按间隔；
• 若间隔 < SPEAKER_DEMO_DOUBLETAP_MS，视为双击，向 g_speaker_demo_trigger_qid 投递消息（并打印 [MainTask] wakeup double-tap -> trigger speaker demo），并清零 last_wakeup_short_tick；
• 否则视为单击，更新 last_wakeup_short_tick，并执行原有逻辑（向 g_audx_event_qid 投递 eAud_WakeUp、向 g_disp_event_qid 投递 eDisp_Blk_On）。

#3.4 修改：CI1302 语音处理 ci1302_task.c

路径：vendor/atomgit/xiaohong/xiaohong/src/audio/ci1302/ci1302_task.c

改动 1：声明喇叭 demo 触发队列

• 在文件顶部 extern 区增加：
  extern osMessageQueueId_t g_speaker_demo_trigger_qid;

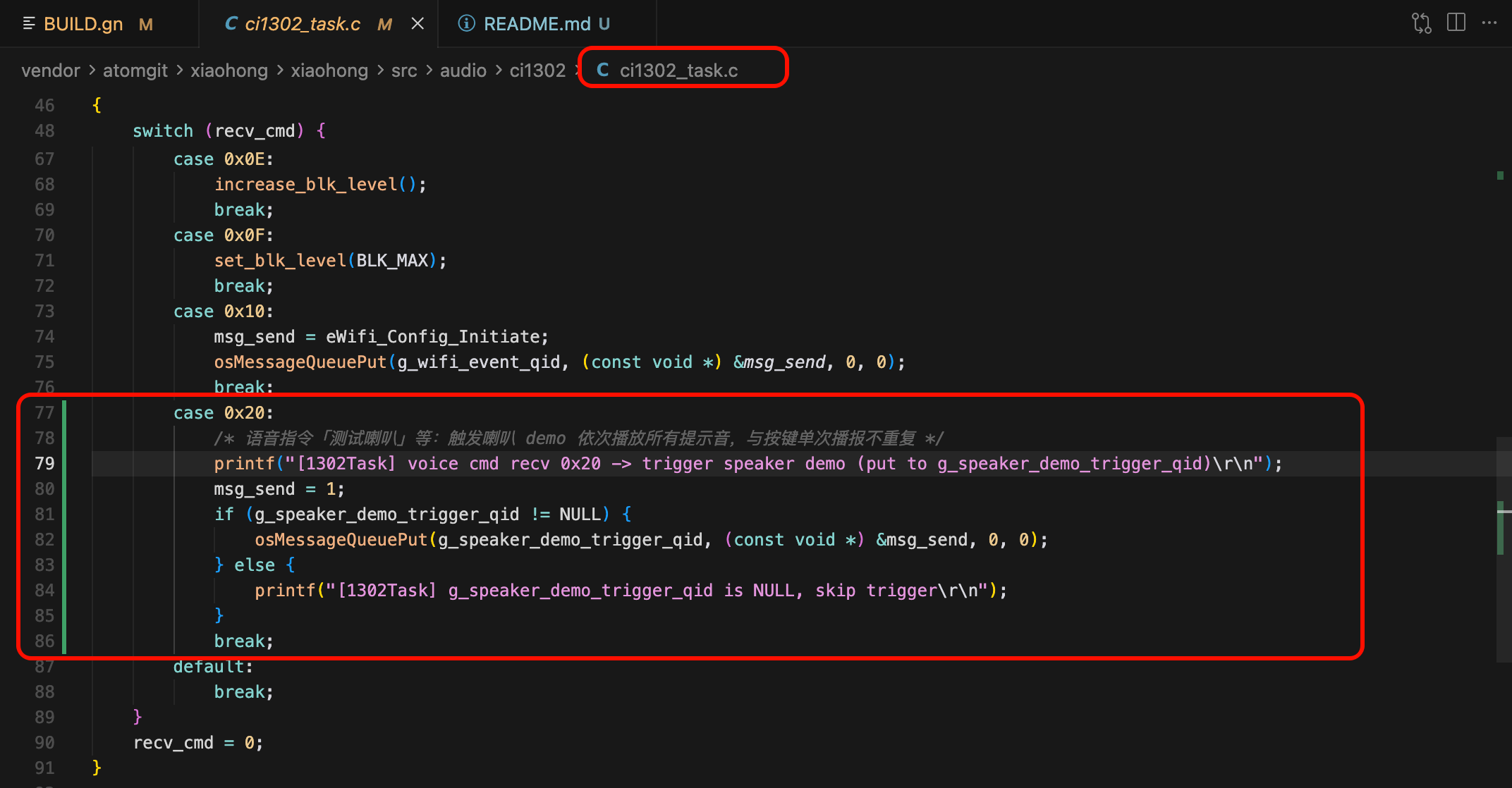

改动 2：语音指令 0x20 触发 demo

• 在 process_input_voice() 的 switch (recv_cmd) 中增加：

        case 0x20:
            printf("[1302Task] voice cmd recv 0x20 -> trigger speaker demo (put to g_speaker_demo_trigger_qid)\r\n");
            msg_send = 1;
            if (g_speaker_demo_trigger_qid != NULL) {
                osMessageQueuePut(g_speaker_demo_trigger_qid, (const void *) &msg_send, 0, 0);
            } else {
                printf("[1302Task] g_speaker_demo_trigger_qid is NULL, skip trigger\r\n");
            }
            break;

含义：当 CI1302 通过 UART 上报 recv_cmd == 0x20 时（需在 CI1302 端配置某条语音指令对应 0x20），向 g_speaker_demo_trigger_qid 投递消息，由喇叭 demo 任务执行完整播报序列。

#四、数据流与运行逻辑

触发源：
  [1] 用户双击唤醒键 → MainTask 检测到 eKey_Wakeup_ShortPressed 且间隔 < 1.5s
        → osMessageQueuePut(g_speaker_demo_trigger_qid)
  [2] 用户说出口令 → CI1302 识别并下发 0x20 → process_input_voice() case 0x20
        → osMessageQueuePut(g_speaker_demo_trigger_qid)

喇叭 Demo 任务（SpeakerDemoTask）：
  osMessageQueueGet(g_speaker_demo_trigger_qid) 取到消息
    → 节流判断：若距上次播报 < 5s 则忽略
    → run_playback_sequence()：依次向 g_audx_event_qid 投递 eAud_WakeUp / eAud_VolUp / eAud_VolDw / eAud_NetConned / eAud_NetDisConn，每次后 osDelay(700)

CI1302 任务（Ci1302Task）：
  从 g_audx_event_qid 取到事件 → process_send_cmd(0x04/0x08/0x07/0x12/0x11) 通过 UART 发给 CI1302 → 板载喇叭播放对应提示音

#五、喇叭控制指令表（播报用）

应用层事件（audio_config.h）与下发给 CI1302 的 cmd（ci1302_task.c 中 process_send_cmd(cmd)）对应关系：

UART 帧格式（process_send_cmd）：固定 11 字节，第 7、9 字节为 0x00 + cmd。

#六、编译

喇叭 demo 已通过 samples/BUILD.gn 的 features 及 config.py / ohos.cmake 纳入编译。在 OpenHarmony 工程根目录下依次执行：1. 清理 rm -fr out/xiaohong/xiaohong/ .ccache/*；2. 选择产品 hb set（按提示选择 mini、xiaohong）；3. 全量编译 hb build -f。编译成功后，固件生成路径为 out/xiaohong/xiaohong/ws63-liteos-app（Windows 下如 Z:\A_OH60T\out\...）。

#七、烧录

以下内容与 HelloWorld、01_timer、02_delay、03_mutex、04_semaphore、05_message、06_spi 等 demo 通用，参见《小鸿AI 固件烧录与启动指导手册》或同仓库烧录说明。

#7.1 烧录前准备

• 硬件搭建：使用 Typec 线将板端与 PC 端连接。

• 安装驱动：安装「CH341SER 驱动」（CH341SER 驱动下载地址，若该链接失效或无法下载，可自行搜索下载）。安装前请将单板与 PC 连接，点击安装即可；显示驱动安装成功代表成功，若显示驱动预安装成功则代表安装失败。

• 下载 BurnTool 烧录工具：下载并解压 BurnTool。

链接：https://atomgit.com/xiaohong-ai/docs/tree/main/tools

#7.2 BurnTool 烧录步骤

• 打开烧录工具，选择对应的串口；点开 Option 选项，选择对应目标（WS63E 与 WS63 属于同一系列，选 WS63 即可）。

• 点击 Select file 选择烧录文件（选择 ws63-liteos-app-all.fwpkg，该文件位于固件路径 Z:\A_OH60T\out\xiaohong\xiaohong\ws63-liteos-app 下）。

• 勾选 Auto Burn 和 Auto disconnect 选项。

• 点击 Connect 连接开始烧录。

⚠️ 重要：进入烧录方式因板子批次不同

• 新板子：点击 Connect 后直接开始烧录。
• 旧板子：点击 Connect 后，需同时按住两个音量/亮度按键约 1.5 秒后松开，再开始烧录。

待全部烧录成功后，显示 All images burn successfully。

#八、串口输出与结果分析

#8.1 串口连接（查看日志）

准备：

• CH341 USB 转串口驱动：若在运行 demo 前环境搭建时已安装过 CH341_USB 转串口 Windows/Linux 驱动程序，此处可跳过；未安装则需先安装，否则无法识别串口。

• 串口工具：从仓库下载 UartAssist 并解压使用。

烧录完成后，按以下步骤通过串口查看运行日志：

1. 打开 UartAssist，协议选择 SERIAL，端口选择小鸿对应的 COM 口；
2. 设置串口参数：波特率 115200，数据位 8，停止位 1，无校验、无流控；
3. 先打开串口连接；

4. 再给板子上电或复位，即可抓取完整启动与 08 喇叭控制 demo 日志。

5. 在串口工具页面查看打印日志

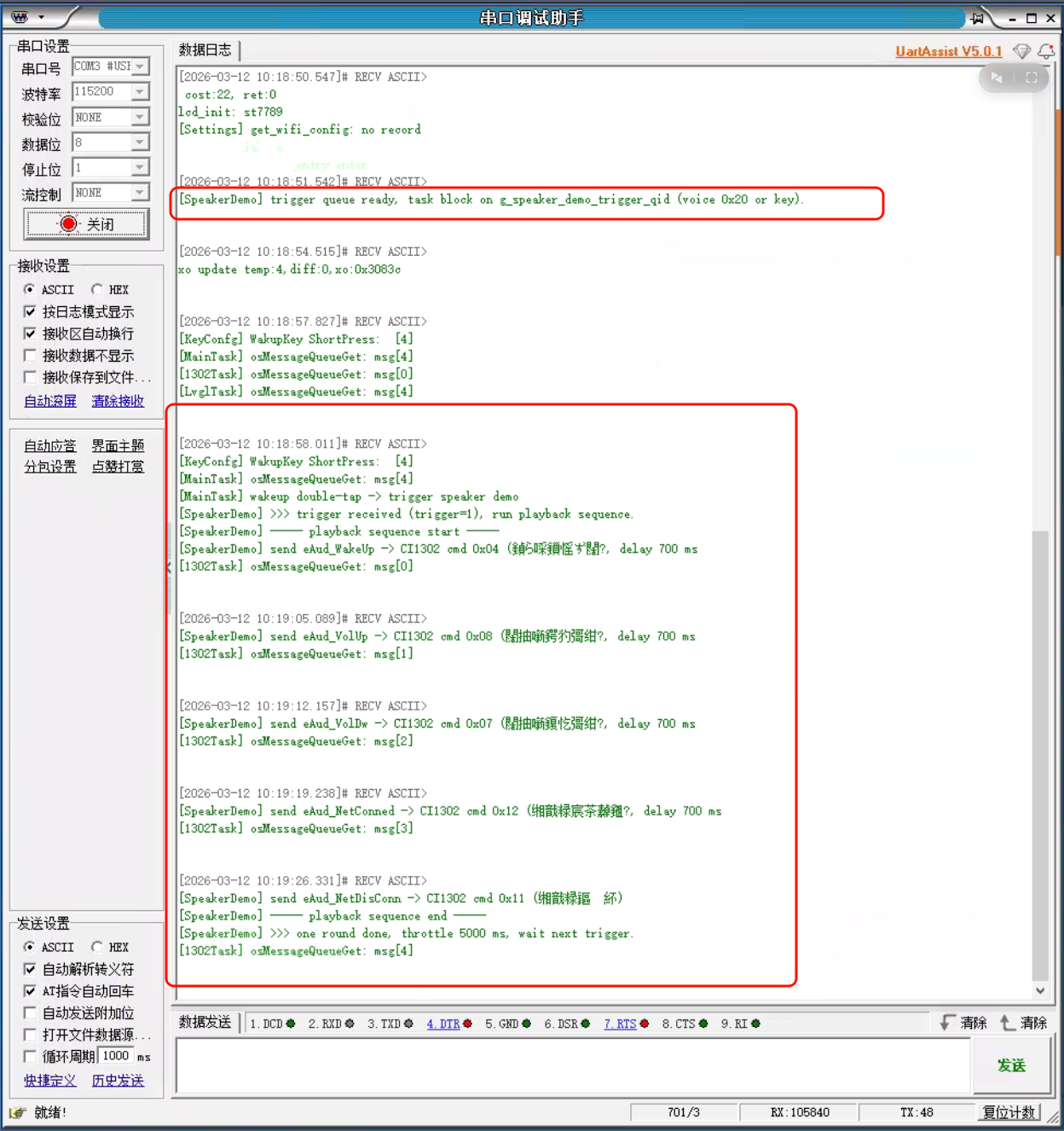

#8.2 预期出现的日志（08 喇叭控制 Demo 相关）

#8.3 可调参数（speaker_demo.c）

主任务中双击判定间隔由 main.c 的 SPEAKER_DEMO_DOUBLETAP_MS（1500）决定。

#九、修改文件汇总表

未修改：audio_config.h、key_config.c、板级配置等；唤醒词/语音指令内容在 CI1302 端配置，本工程仅约定 0x20 触发 demo。

#十、扩展建议

• 新增一条提示音：在 audio_config.h 增加枚举，在 ci1302_task.c 的 switch (msg_recv) 中增加对应 process_send_cmd(xx)，在 run_playback_sequence() 中追加一次 osMessageQueuePut(g_audx_event_qid, ...)。
• 其他触发方式：在任意能访问 g_speaker_demo_trigger_qid 的地方对队列执行 osMessageQueuePut(..., &val, 0, 0) 即可触发一次完整播报（仍受 5 秒节流限制）。

#十一、小结

• 文件放哪里：喇叭 demo 位于 vendor/atomgit/xiaohong/samples/08_speaker_demo/（含 speaker_demo.c、BUILD.gn、README）。若从别处拷贝，请将 08_speaker_demo 整目录放到 vendor/atomgit/xiaohong/samples 下。
• 改哪里能编译并打进镜像：(1) vendor/atomgit/xiaohong/BUILD.gn 的 deps 须含 "samples:app",；(2) samples/BUILD.gn 的 features 须含 "08_speaker_demo:speaker_demo"；(3) config.py（sdkv106 下）的 ram_component 须含 "speaker_demo"；(4) ohos.cmake（sdkv106 下）的 COMPONENT_LIST 须含 "speaker_demo"。若需双击唤醒键或语音 0x20 触发，另按上文修改 main.c、ci1302_task.c。
• 运行效果：双击唤醒键或语音指令 0x20 触发后，依次播放 5 条提示音，串口见 [SpeakerDemo]、[MainTask] wakeup double-tap 等日志；5 秒内再次触发会被节流忽略。
• 编译：先清理，再 hb set（mini + xiaohong），最后 hb build -f。烧录与 01_timer、07_easy_wifi 等 demo 一致；串口波特率 115200。

文档版本：与 vendor/atomgit/xiaohong/samples/08_speaker_demo/README.md 集成与编译步骤保持一致。
相关目录：vendor/atomgit/xiaohong/samples/08_speaker_demo/。

本文档说明在小鸿工程中集成 09 PWM Demo 时的文件放置、BUILD.gn 修改方式，以及编译、烧录与串口验证流程，与 01_timer、02_delay、08_喇叭控制等 demo 采用同一套实践结构。

#一、背景与目标

#1.1 小鸿与 09 PWM Demo 是什么

小鸿是基于 OpenHarmony + 海思 WS63 方案的设备/工程，其代码位于 vendor/atomgit/xiaohong/xiaohong，使用 CMSIS-RTOS2（LiteOS-M 适配）做多任务调度。

小鸿主控 WS63 提供多路 PWM 输出能力，可用于背光调节、蜂鸣器、LED 调光等场景。09 PWM Demo 包含两部分：

（1）PWM 通道 0 方波 Demo（pwm_demo.c）

• 上电自动运行：系统启动时通过 SYS_RUN(PwmDemo) 注册，自动创建 PwmDemoTask 任务。
• 输出参数：使用 PWM 通道 0（group 0），输出约 2kHz 频率、50% 占空比的方波，持续约 3 秒 后停止并反初始化。
• 通道隔离：与背光使用的 通道 2（group 1）不冲突，可安全并行。
• 硬件可选：若板级将 PWM0 接到 LED 或无源蜂鸣器，可直观看到亮灯或听到蜂鸣；未接外设时仅运行逻辑也可验证软件流程。

（2）呼吸灯 Demo（breathing_led_demo.c）

• 上电自动运行：通过 SYS_RUN(BreathingLedDemo) 注册，创建 BreathingLedTask 任务。
• 实现方式：利用 LCD 背光（PWM 通道 2）做亮度渐变，循环 1→100→1 的占空比，实现呼吸灯效果；演示约 5 轮 后恢复默认背光并停止。
• 适用场景：若板子上仅有背光/充电灯接在该路 PWM，即可看到呼吸效果。
• 编译条件：依赖 disp_driver（背光接口），仅在产品配置中 启用 LVGL + LCD 时参与编译（见下文 3.2）。

#1.2 本文目标

• 说明 PWM demo 所在目录与构建方式（samples/09_pwm_demo，通过 features 编入）；
• 说明 为能编译并打进镜像需要修改的文件：vendor 顶层 BUILD.gn、samples/BUILD.gn、config.py、ohos.cmake；
• 说明 PWM 初始化、配置、输出与关闭的完整数据流；
• 说明编译、烧录及串口验证方式，与其它 demo 保持一致。

#二、环境与前置条件

• 工程：OpenHarmony + 小鸿 vendor（vendor/atomgit/xiaohong，含主库与 samples，PWM 示例位于 samples/09_pwm_demo）；
• SDK：WS63 SDK（通过 ws63_sdk.gni 引用）；
• 工具：串口调试助手（如 UartAssist、Xshell 等），波特率 115200；
• 硬件：小鸿开发板，通过 USB 转串口连接 PC，TX/RX/GND 正确连接。

#三、集成步骤（文件放哪里、改哪里能编译）

PWM 示例以 samples 形式存在，目录为 vendor/atomgit/xiaohong/samples/09_pwm_demo，通过 samples/BUILD.gn 的 features 与板级 config.py / ohos.cmake 参与编译并打进 ws63-liteos-app 镜像。以下步骤须全部完成，缺一不可。

#3.1 目录与源码位置

本示例已放在小鸿 vendor 包内：

• 目录：vendor/atomgit/xiaohong/samples/09_pwm_demo/；
• 源文件：pwm_demo.c（可选 breathing_led_demo.c 等）；
• 构建目标：本目录下的 static_library("pwm_demo")，由 samples/BUILD.gn 以 feature "09_pwm_demo:pwm_demo" 形式编入应用。

完整路径为：

vendor/atomgit/xiaohong/
├── BUILD.gn                    # 顶层 group，依赖 xiaohong 主库与 samples
└── samples/
    ├── BUILD.gn                # lite_component("app")，通过 features 选择示例
    └── 09_pwm_demo/
        ├── BUILD.gn            # static_library("pwm_demo")
        ├── pwm_demo.c          # 演示源码
        └── README.md           # 操作说明

若从别处拷贝示例，请将 09_pwm_demo 整个目录放到 vendor/atomgit/xiaohong/samples 下。

#3.2 步骤 1：检查 vendor 顶层 BUILD.gn（编译前必查）

打开 vendor/atomgit/xiaohong/BUILD.gn，在 group("xiaohong") 的 deps 中确认包含 "samples:app",。若缺少该项，samples 下的示例不会参与整包编译。

group("xiaohong") {
  deps = [
    "xiaohong:xiaohong",
    "samples:app",
  ]
}

#3.3 步骤 2：在 samples/BUILD.gn 中启用 PWM 示例

修改 vendor/atomgit/xiaohong/samples/BUILD.gn，在 lite_component("app") 的 features 列表中保留或添加 "09_pwm_demo:pwm_demo"（未注释）：

lite_component("app") {
  features = [
    "09_pwm_demo:pwm_demo",
    # 其他示例按需取消注释
  ]
}

说明：以 # 开头的行为注释，不会参与编译；需要编进固件的示例须为未注释的一行。

#3.4 步骤 3：在 config.py 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/build/config/target_config/ws63/config.py 中，找到 'ws63-liteos-app' 配置，在其 'ram_component' 列表中添加 "pwm_demo"：

"pwm_demo"

说明：ram_component 声明参与 ws63-liteos-app 镜像链接的组件；未在此列出的 static_library 不会被打进最终 app 镜像。

#3.5 步骤 4：在 ohos.cmake 中登记组件

在 device/soc/hisilicon/ws63v100/sdkv106/libs_url/ws63/cmake/ohos.cmake 中，找到 elseif(${TARGET_COMMAND} MATCHES "ws63-liteos-app") 对应的 set(COMPONENT_LIST ...)，在列表中添加 "pwm_demo"：

"pwm_demo"

说明：COMPONENT_LIST 决定参与构建与安装的组件（静态库），需与 步骤 3 的 ram_component 及 samples 内 BUILD.gn 的 target 名称一致。

#3.6 PWM Demo 目录与源码说明（可选阅读）

路径：vendor/atomgit/xiaohong/samples/09_pwm_demo/

pwm_demo.c 关键逻辑摘要：

• PwmDemo()：SYS_RUN 注册的入口，创建名为 PwmDemoTask、栈 0x800、普通优先级的线程，线程函数为 PwmDemoTask。
• PwmDemoTask()： 1. uapi_pwm_init() 初始化 PWM 子系统； 2. uapi_pwm_get_frequency(ch) 获取通道时钟频率，据此计算周期 period_cyc = clk_hz / DEMO_PWM_FREQ_HZ 和高电平计数 high_cyc = period_cyc * DEMO_PWM_DUTY_PCT / 100； 3. 填充 pwm_config_t（low_time、high_time、offset_time、cycles、repeat），uapi_pwm_open(ch, &cfg) 打开通道； 4. uapi_pwm_clear_group、uapi_pwm_set_group 将通道加入 group，uapi_pwm_start(ch) 启动输出； 5. osDelay(DEMO_RUN_MS) 持续输出指定时长； 6. uapi_pwm_stop_group、uapi_pwm_close、uapi_pwm_deinit 停止并释放资源，打印 [PwmDemo] done.。

breathing_led_demo.c 关键逻辑摘要：

• BreathingLedDemo()：SYS_RUN 注册的入口，创建名为 BreathingLedTask、栈 0x600、优先级略低于普通的线程。
• BreathingLedTask()：循环 BREATH_CYCLES 轮；每轮内先渐亮（level 1→100，步进 BREATH_STEP，每步 osDelay(BREATH_DELAY_MS)），再渐暗（100→1）；结束后调用 disp_set_backlight_level(LCD_BLK_PWM_DUTY_DEF) 恢复默认背光并退出。背光由 disp_driver 的 PWM 通道 2 控制。

#3.7 修改：主工程 BUILD.gn（可选，若需呼吸灯或非 samples 方式）

路径：vendor/atomgit/xiaohong/xiaohong/BUILD.gn

改动 1：在 static_library("xiaohong") 的 sources 中增加 PWM 方波 demo 源文件（无条件编译）：

  sources += [
    "src/samples/09_pwm_demo/pwm_demo.c",
  ]

插入位置：在 src/audio/ci1302/ci1302_task.c 所在 sources 块之后、include_dirs += [ 之前。

改动 2：在 if (config_lvgl_enable) 块内增加呼吸灯 demo 源文件（仅当启用 LVGL + LCD 时编译）：

  if (config_lvgl_enable) {
    defines += [ "SUPPORT_LVGL" ]
    sources += [
      "src/display/disp_driver.c",
      ...
      "src/samples/09_pwm_demo/breathing_led_demo.c",  // 呼吸灯 demo，依赖背光接口
    ]
    ...
  }

产品配置中需满足 config_lvgl_enable = true 且具备背光驱动（如 config_lcd_panel = "lcd_ST7789S_240x240"），呼吸灯 demo 才会参与编译。小鸿工程默认在 config.gni 中已开启上述配置。

主工程已具备 WS63 SDK 的 include/driver（含 pwm.h）及 errcode.h 等头文件路径，无需额外 include_dirs。

#四、数据流与运行逻辑

系统启动
  → SYS_RUN(PwmDemo) 被调用
  → PwmDemo() 创建线程 PwmDemoTask

PwmDemoTask：
  uapi_pwm_init()
    → uapi_pwm_get_frequency(0) 获取通道 0 时钟
    → 计算 period_cyc、high_cyc（2kHz、50% 占空比）
    → uapi_pwm_open(0, &cfg)
  uapi_pwm_clear_group(0) → uapi_pwm_set_group(0, &ch, 1)
    → uapi_pwm_start(0)
  osDelay(3000)   // 输出约 3 秒
  uapi_pwm_stop_group(0) → uapi_pwm_close(0) → uapi_pwm_deinit()
  printf("[PwmDemo] done.")

PWM 通道与 Group 对应关系（便于改用其他通道时参考）：

呼吸灯 Demo 数据流：

系统启动
  → SYS_RUN(BreathingLedDemo) 被调用
  → BreathingLedDemo() 创建线程 BreathingLedTask

BreathingLedTask：
  for (cycle = 0; cycle < BREATH_CYCLES; cycle++)
    渐亮：level 1→100，步进 BREATH_STEP，每步 disp_set_backlight_level(level) + osDelay(BREATH_DELAY_MS)
    渐暗：level 100→1，同上
  disp_set_backlight_level(LCD_BLK_PWM_DUTY_DEF)  // 恢复默认背光
  printf("[BreathingLed] done, backlight restored to default")

背光由 disp_driver.c 的 disp_set_backlight() 驱动，内部使用 PWM 通道 2（LCD_BLK_PWM_PORT）。

#五、WS63 uapi_pwm 接口简要说明

Demo 使用的核心接口（来自 WS63 SDK pwm.h / 底层驱动）：
